47

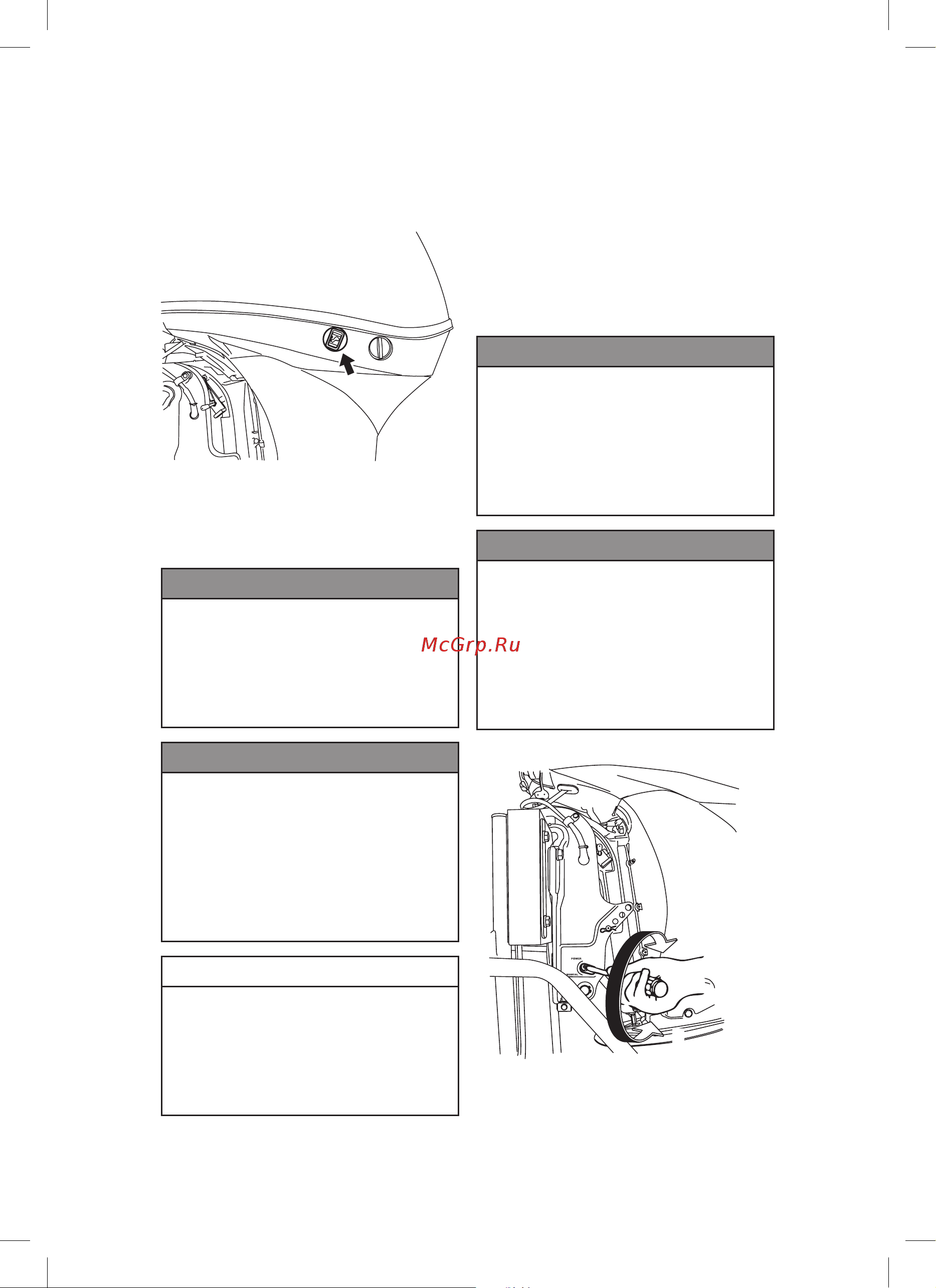

Подвесной мотор может также поднимать-
ся и опускаться с использованием выклю-
чателя, установленного на корпусе.
Мотор можно поднимать или опускать не-
зависимо от того, находится ли главный
переключатель в положении «ВКЛ» или
«ВЫКЛ».
ПРЕДУПРЕЖДЕНИЕ
Не поднимайте мотор из воды и не
опускайте его в воду, когда рядом
находится пловец (пловцы), чтобы
не защемить их между корпусом
мотора и зажимным кронштейном
в случае, если мотор упадет вниз.
ПРЕДУПРЕЖДЕНИЕ
При подъеме подвесного мотора
из воды с подключенным топлив-
ным соединением на несколько
минут обязательно отсоедините
топливный шланг, поскольку без
выполнения этой операции может
произойти протечка топлива, что
может привести к пожару.
ПРЕДОСТЕРЕЖЕНИЕ
Не наклоняйте вверх подвесной
мотор при работающем двигателе,
поскольку при этом может прекра-
титься подача охлаждающей воды,
что приведет к заклиниванию дви-
гателя вследствие перегрева.
ENOF00891-0
Ручной предохранительный
клапан
Если батарея разряжена, и вследствие
этого выключатель дифферента и откиды-
вания не работает, откройте ручной клапан
полностью в направлении «Ручной». Это
позволит проводить опрокидывание под-
весного мотора вручную:
ПРЕДУПРЕЖДЕНИЕ
Перед запуском подвесного мо-
тора убедитесь в том, что ручной
предохранительный клапан за-
крыт. Если предохранительный
клапан не закрыт, подвесной мо-
тор поднимется из воды при ходе
назад.
ПРЕДУПРЕЖДЕНИЕ
Перед открытием ручного предо-
хранительного клапана убеди-
тесь, что под подвесным мотором
никого нет. Если подвесной мотор
находится в поднятом состоянии,
он резко опустится вниз при пере-
воде ручного предохранительного
клапана в положение «Ручное».
1. Силовое
2. Ручное
2
1
ENOF00892-0
