49
СНЯТИЕ И ПЕРЕНОСКА
ПОДВЕСНОГО МОТОРА

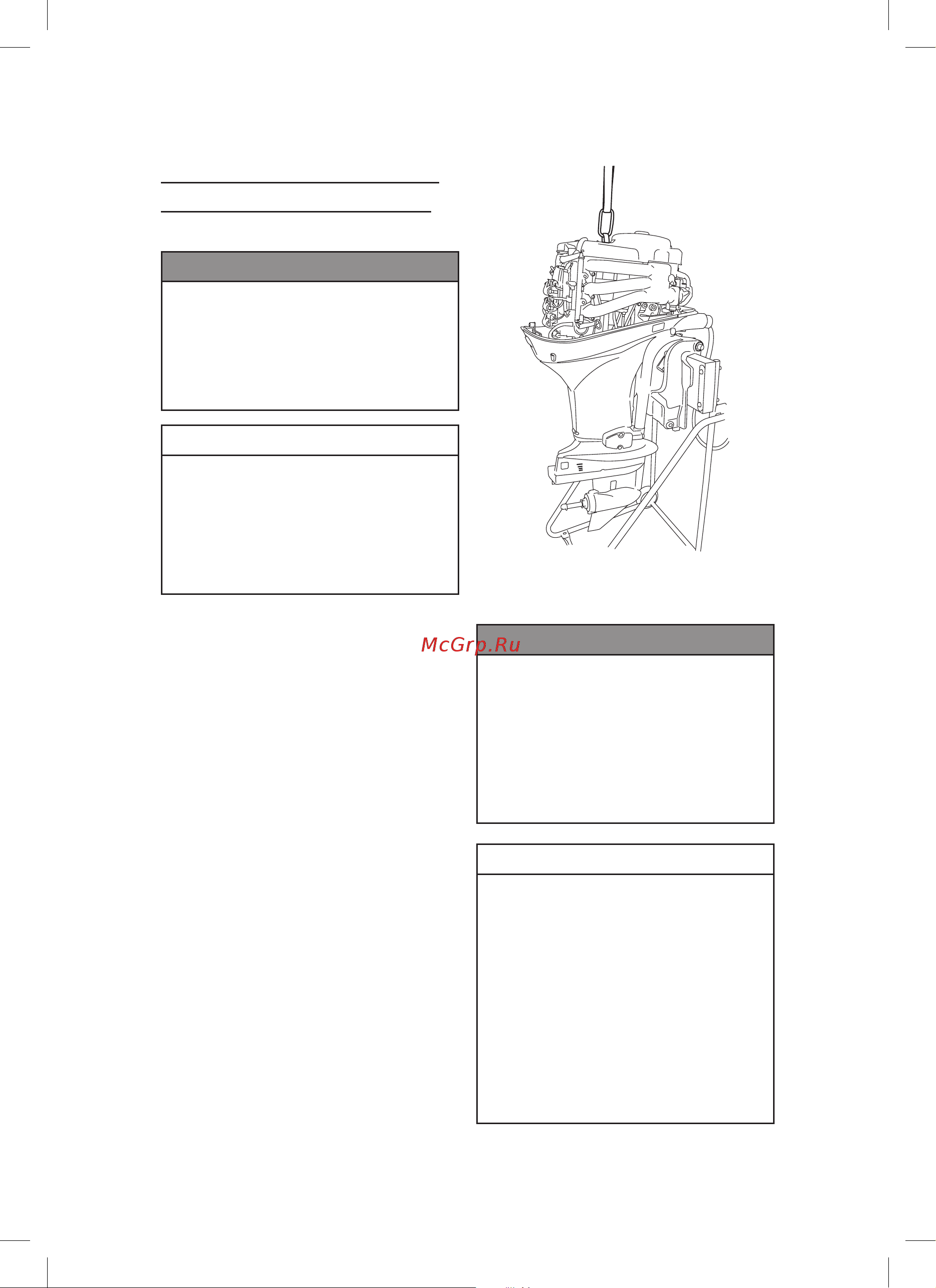

1. Снятие подвесного мотора
ПРЕДУПРЕЖДЕНИЕ
Перед установкой подвесного мо-
тора на транец лодки подвесьте
его при помощи грузоподъемной
скобы двигателя. Используйте
подъемник с допустимой нагруз-
кой 250 кг или выше.
ПРЕДОСТЕРЕЖЕНИЕ
Сразу после работы двигатель мо-
жет быть горячим, что может вы-
звать ожоги при прикосновении.
Охладите двигатель, прежде чем
приступить к переноске подвесно-
го мотора.
1. Заглушите двигатель.
2. Снимите верхний капот.
3. Отсоедините топливный штуцер, тросики
дистанционного управления и провода ак-
кумуляторной батареи от мотора.
4. Прикрепите подъемный крюк к подвесно-
му мотора.
5. Снимите подвесной мотор с лодки и
слейте всю воду из трансмиссии.
2. Перевозка подвесного
мотора
ПРЕДУПРЕЖДЕНИЕ
Перед транспортировкой или
хранением подвесного мотора и
топливного бака закройте венти-
ляционный воздушный винт то-
пливного бака, поскольку в случае
неисполнения этого требования
может произойти утечка топлива,
что может привести к пожару.
ПРЕДОСТЕРЕЖЕНИЕ
• Не трясите подвесной мотор во
время транспортировки. Это мо-
жет стать причиной поломки.
• Не перемещайте и не храните
подвесной мотор в положениях,
которые описаны ниже.
• Протечка масла, возникающая в
результате неисполнения указан-
ных требований, может привести
к повреждению мотора или причи-
нения ущерба частной собствен-
ности.
ENOF00840-0
