Tohatsu MFS 40 A ETL [43/81] Как использовать дифферентометр
![Tohatsu MFS 40 A ETL [43/81] Как использовать дифферентометр](/views2/1845504/page43/bg2b.png)
43

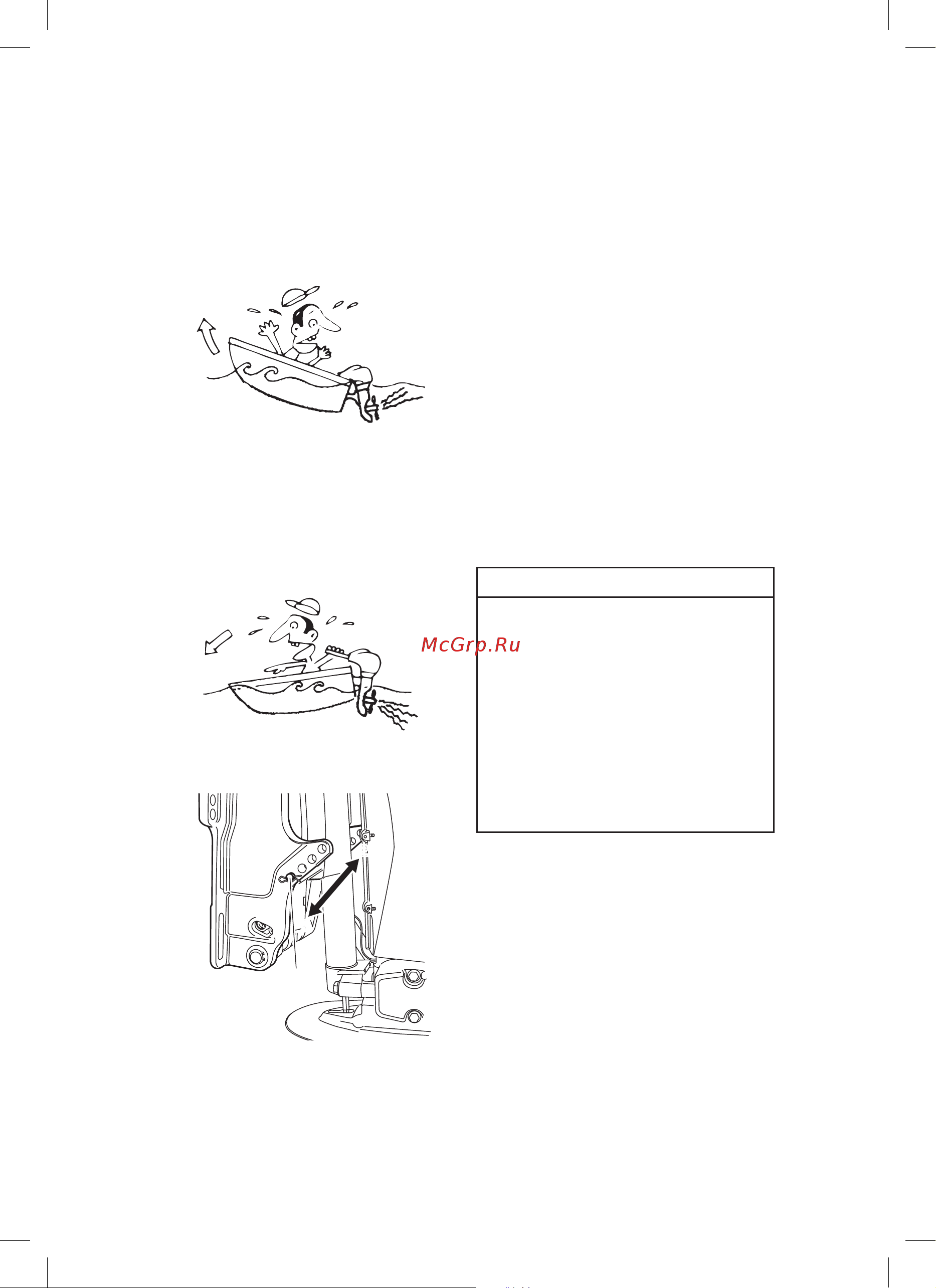

Неправильный угол
дифферента (нос лодки задран
слишком высоко)
Установите упорный стержень ниже, если
нос лодки поднимается выше горизонтали.
Неправильный угол
дифферента (нос лодки
зарывается в воду)
Установите упорный стержень выше, если
нос лодки опускается ниже горизонтали.
1. Упорный стержень
2. Выше
3. Ниже
ENOF00052-0
ENOF00053-0
1
2
3
2
3
ENOF00888-0
Вариант исполнения с
приводом дифферента и
наклона двигателя
Поставляемый Привод наклона позволяет
поднимать и опускать мотор при помощи
электродвигателя. Он может быть исполь-
зован как привод дифферента и подъ-
ема двигателя из воды, если подвесной
мотор используется в условиях небольшой
нагрузки. В этом случае он может быть
отрегулирован для установки необходимо-
го угла дифферента подвесного мотора с
учетом формы транца, скорости глисси-
рования и нагрузки. Это необходимо для
корректной регулировки угла дифферента.
Неправильная регулировка может вызвать
раскачивание лодки и ухудшить параме-
тры работы мотора, что может привести к
опасным условиям управления.
ПРЕДОСТЕРЕЖЕНИЕ
Усилитель дифферента и подъ-
ема/опускания двигателя может
быть установлен на любой угол,
однако следует избегать движе-
ния с мотором, поднятым на мак-
симально возможный угол. При
управлении лодкой в таких ус-
ловиях подвесной мотор может
засасывать воздух в систему ох-
лаждающей воды, что приведет к
перегреву двигателя.
Как использовать
дифферентометр
(опционально)
Когда угол дифферента установлен по
желанию, снимите показания диффе-
рентометра и запишите их для будущего
использования.
