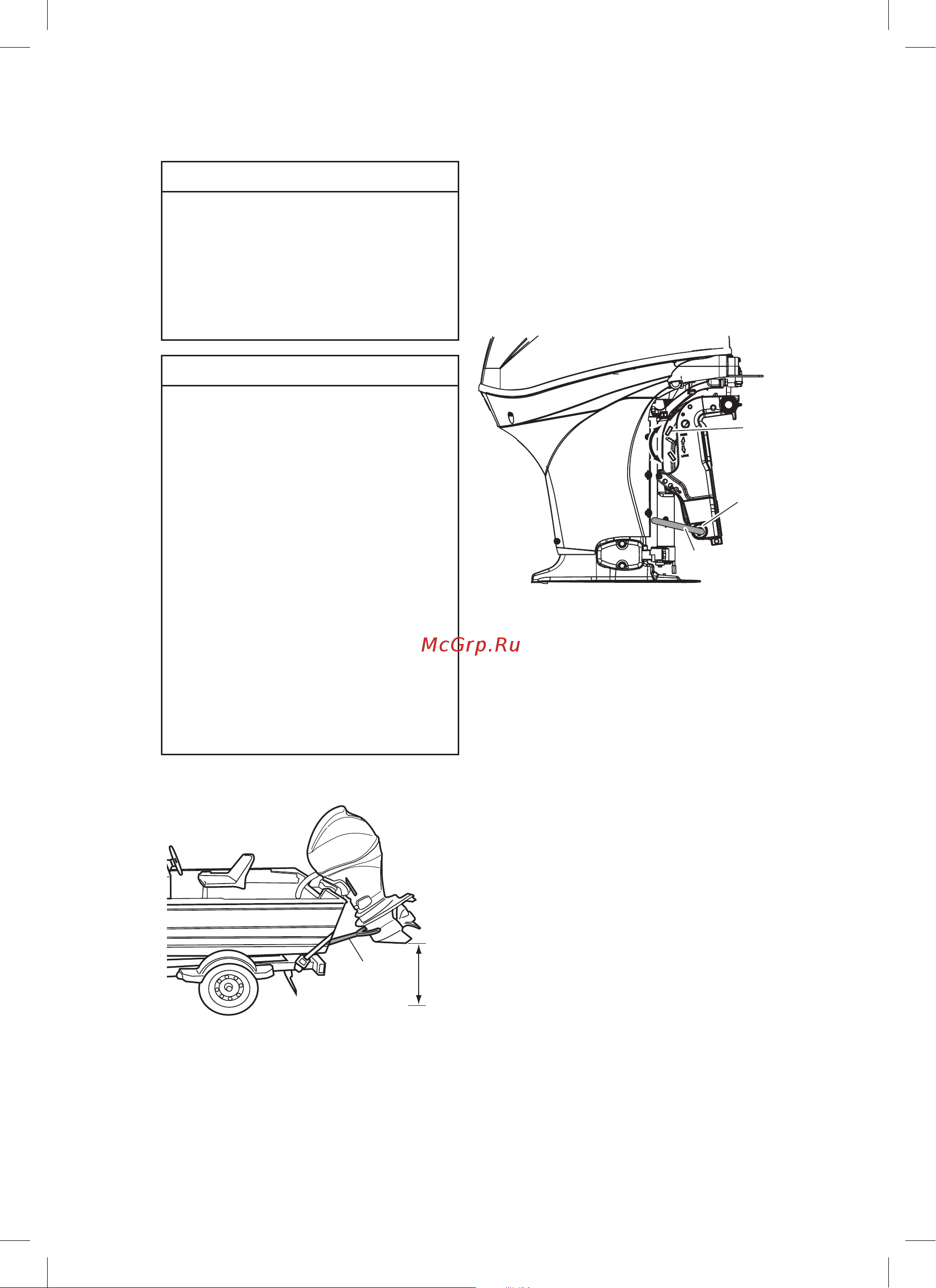

52
ПРЕДОСТЕРЕЖЕНИЕ
Держатель наклона мотора, по-
ставляемый для вашего подвес-
ного мотора, не предназначен для
использования при буксировке. Он
предназначен для поддержки под-
весного мотора, когда лодка при-
чалена, вытащена на берег и т.д.
ПРЕДОСТЕРЕЖЕНИЕ
При перевозке мотор должен на-
ходиться в вертикальном (нор-
мальном рабочем), полностью
опущенном положении. Перевоз-
ка в поднятом положении может
вызвать повреждение подвесного
мотора, лодки и т.д.
Если невозможно перевозить мо-
тор в полностью опущенном поло-
жении (если кронштейн гребного
винта корпуса редуктора в верти-
кальном положении располагает-
ся слишком близко к дорожному
полотну), надежно зафиксируй-
те подвесной мотор, используя
устройство (как распорный амор-
тизатор транца) в наклонном по-
ложении.
1. Должно быть обеспечено достаточное
расстояние до земли.
2. Распорный амортизатор
2
1
ENOF00073-A
Модель с газовым
компенсатором
Следует проявлять осторожность, чтобы
случайно не отпустить запорный рычаг.
Для большей безопасности закрепите ниж-
нюю часть штока цилиндра к подвесному
мотору с помощью троса.
1. Запорный рычаг
2. Положение замка
3. Нагель цилиндра
4. Трос
1
2
3
4
1
1
ENOF00073-
A
