41
ПРЕДУПРЕЖДЕНИЕ
• После остановки двигателя пол-
ностью закройте вентиляционный
воздушный винт на крышке бака.
• Отсоедините топливный штуцер
от мотора и топливного бака.
• Отсоединяйте провод от батареи
аккумуляторов после каждого ис-
пользования.

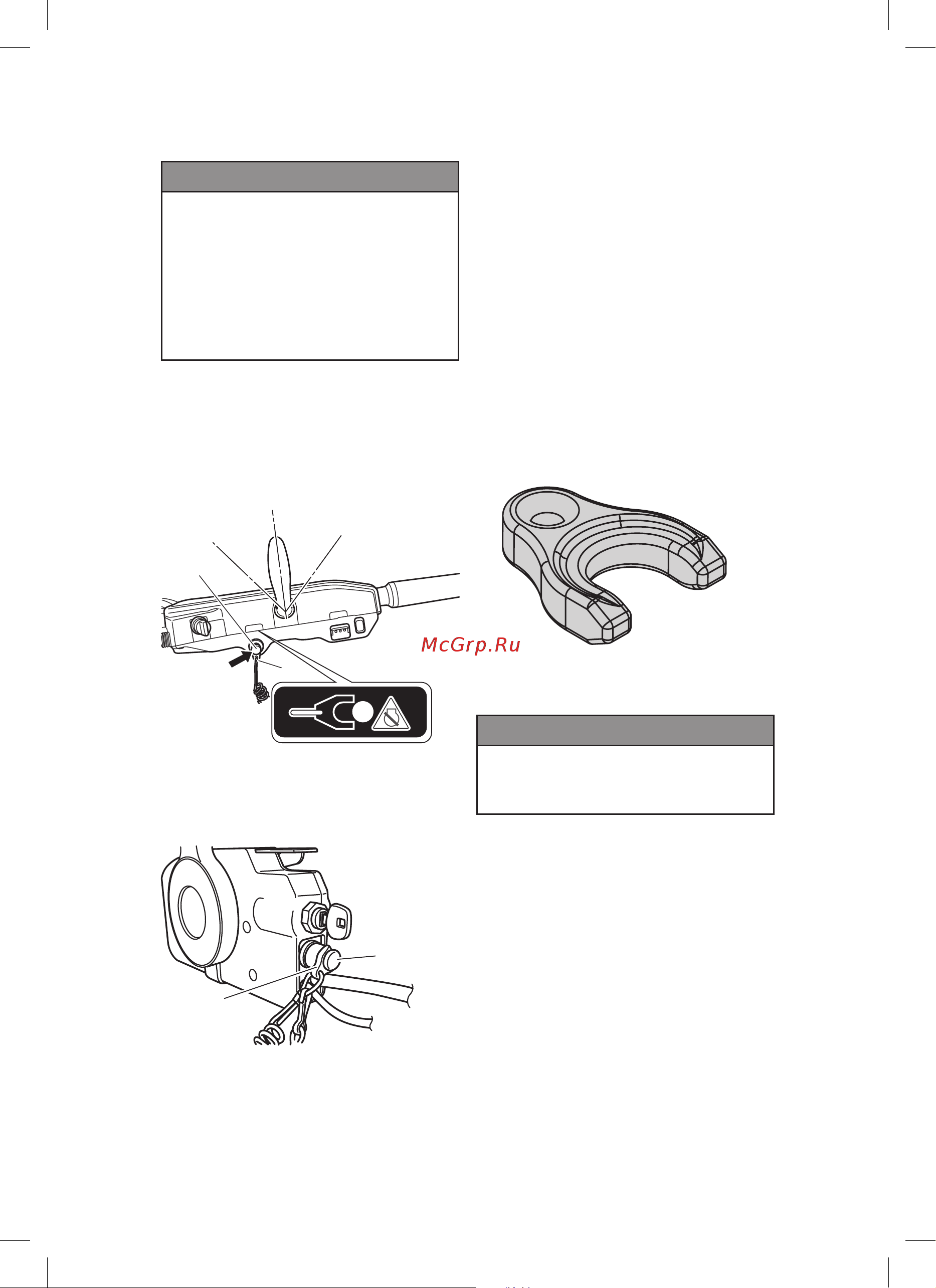

Аварийная остановка
двигателя
Нажмите на выключатель аварийной оста-
новки или выдерните чеку аварийного вы-
ключателя, чтобы заглушить двигатель.
1. Аварийный выключатель
2. Замок аварийного отключения
1. Аварийный выключатель
2. Замок аварийного выключателя
R
N
F
1
2
ENOF00883-0
1
2
ENOF00884-0
Запасная чека аварийного
отключения
Запасная чека аварийного отключения
поставляется в комплекте инструментов.
При использовании в соответствии с при-
веденными выше указаниями чека ава-
рийного отключения и шнур аварийного
останова останавливают двигатель, если
рулевой падает и оставляет управление.
При падении рулевого в воду обязательно
используйте чеку аварийного останова из
комплекта инструментов.
Перед началом эксплуатации убедитесь,
что чека аварийного отключения находится
в сумке для инструментов.
6. Управление
ПРЕДУПРЕЖДЕНИЕ
Неожиданный поворот румпелем
может привести к выбросу пасса-
жиров за борт или падению вниз.
Вариант с румпелем.
Правый поворот
Перемещайте ручку румпеля влево
Левый поворот
Перемещайте ручку румпеля вправо.
ENOF00891-0
