Tohatsu MFS 40 A ETL [38/81] Вариант с
![Tohatsu MFS 40 A ETL [38/81] Вариант с](/views2/1845504/page38/bg26.png)
38
ПРЕДОСТЕРЕЖЕНИЕ
При переключении передач на
высоких оборотах мотора может
произойти повреждение редукто-
ра и сцепления. Перед проведе-
нием переключения передачи мо-
тор должен работать на холостом
ходу при малом числе оборотов.
ПРЕДОСТЕРЕЖЕНИЕ
Число оборотов холостого хода
может быть выше во время про-
гревания мотора. При включен-
ной передаче Вперед или Назад
во время прогревания может быть
затруднительно переключиться
на нейтраль. В таком случае за-
глушите мотор, переключитесь
на нейтраль, запустите мотор для
прогрева.
ПРИМЕЧАНИЕ
Частое переключение передачи
вперед и назад может ускорить
износ или ухудшение характе-
ристик деталей. В этом случае
производите замену трансмисси-
онного масла чаще, чем рекомен-
довано.
ПРЕДОСТЕРЕЖЕНИЕ
Не увеличивайте скорость оборо-
тов двигателя без необходимости
на нейтральной или реверсивной
передаче, т.к. это может привести
к поломке мотора.

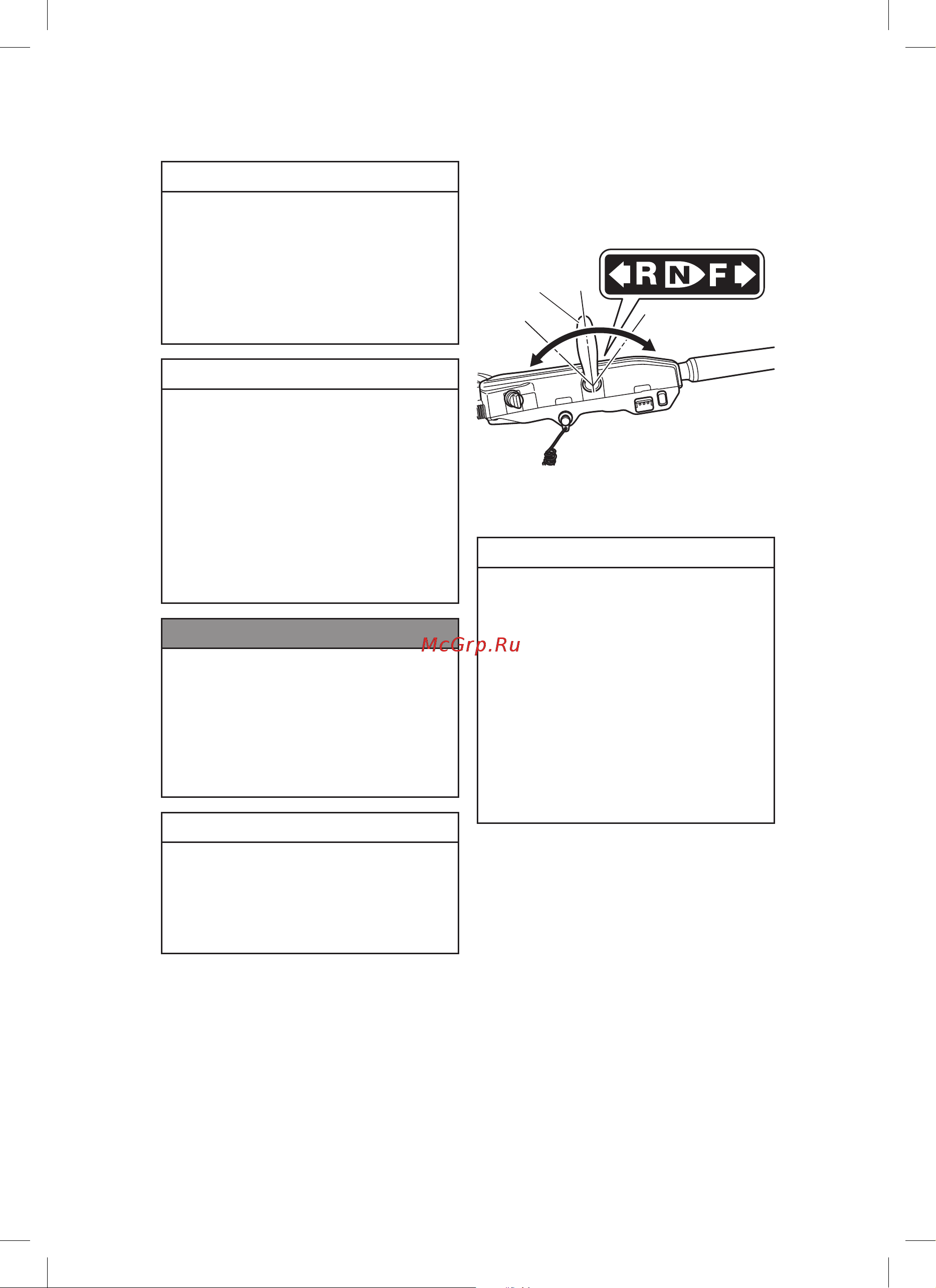

Вариант с
многофункциональным
румпелем.
1. Рычаг переключения передачи
ПРЕДОСТЕРЕЖЕНИЕ
Не используйте силу для пере-
ключения передачи, пока ручка
сектора газа не будет находить-
ся в полностью закрытом поло-
жении, т.к. в противном случае
система рулевого управления и
механизм переключения передач
могут быть повреждены. Рукоят-
ка управления не действует, пока
ручка сектора газа не будет на-
ходиться в полностью закрытом
положении.
Передний ход
1. Поверните ручку газа, чтобы снизить ско-
рость оборотов двигателя.
2. Когда мотор достигнет скорости трол-
лингового хода (или холостого), быстро по-
ставьте рычаг в положение «Вперед».
Задний ход
1. Убавьте обороты двигателя ручкой газа.
2. Когда мотор достигнет скорости трол-
лингового хода (или холостого), быстро по-
ставьте рычаг в положение «Назад».
R
N
F
1
ENOF00865-0
