17
ПРЕДУПРЕЖДЕНИЕ
Классификация и сертификация
большинства лодок производится
в соответствии максимально до-
пустимой для них мощности, из-
меряемой в лошадиных силах и
указанной на паспортной табличке
лодки. Не оборудуйте свою лодку
подвесным мотором, мощность
которого превышает этот предел.
При возникновении сомнений сле-
дует обратиться к дилеру.
Не эксплуатируйте подвесной мо-
тор, пока он не будет надежно за-
креплен на лодке в соответствии
с инструкциями, приведенными
ниже.

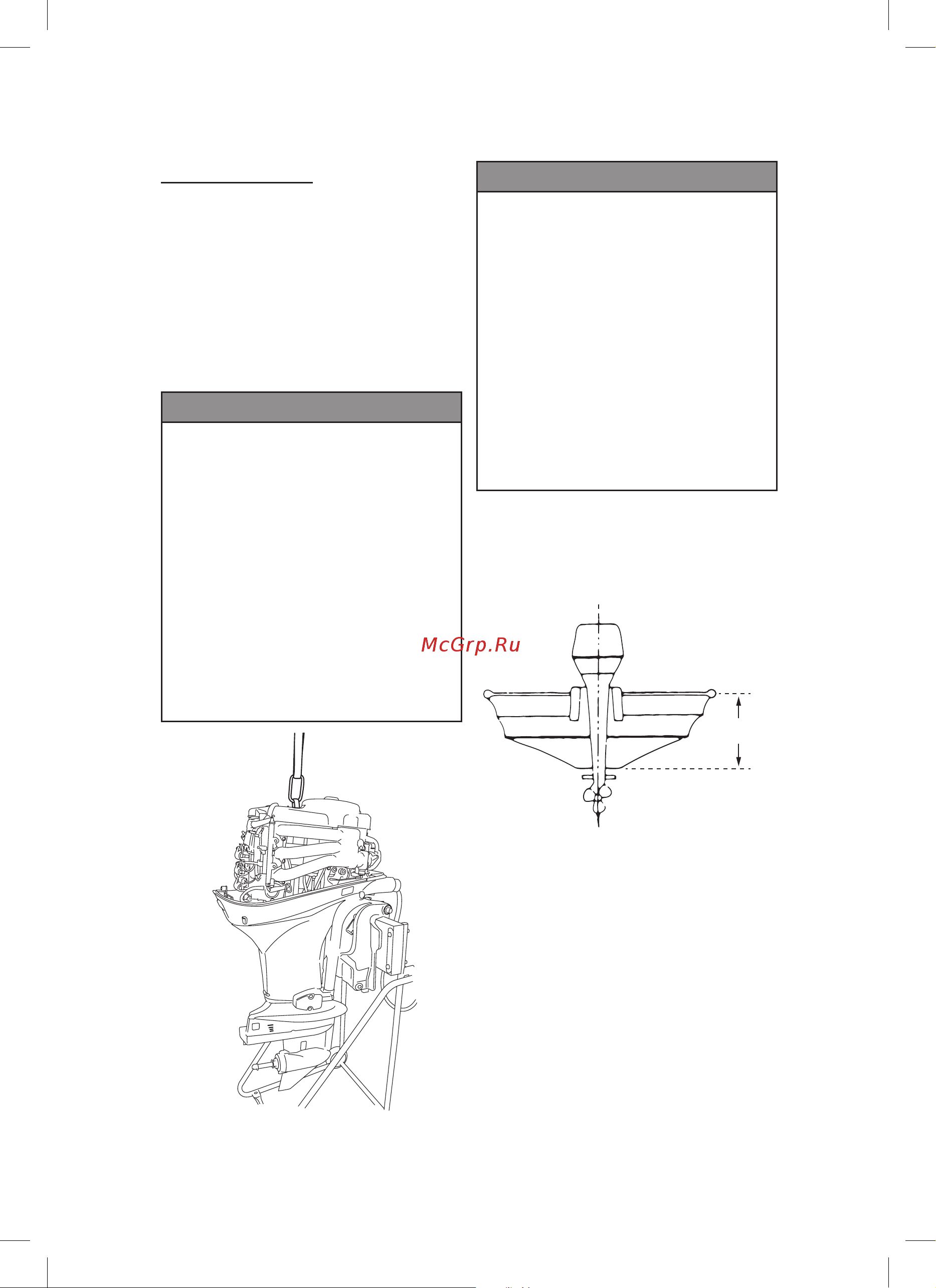

Место установки...
Над килевой линией.
Установите мотор по центру лодки.
1. Центр лодки
2. Транец лодки
Подгонка транца
Убедитесь, что антикавитационная пла-
стина подвесного мотора расположена
на 10-30мм ниже днища корпуса. Если
вышеуказанное условие не может быть
выполнено из-за особенностей формы
днища вашей лодки, пожалуйста, про-
консультируйтесь с вашим авторизо-
ванным дилером.
УСТАНОВКА
1. Установка подвесного
мотора на лодку
Установка подвесного мотора на лодку
должна проводиться квалифицирован-
ными, прошедшими соответствующую
подготовку специалистами с использо-
ванием подъемного оборудования до-
статочной грузоподъемности.
Мотор с газовым компенсатором
ПРЕДУПРЕЖДЕНИЕ
• При извлечении мотора из упа-
ковки или снятии мотора с лодки
никогда не отпускайте запорный
рычаг. Поскольку при отпущенном
запорном рычаге зажимная струб-
цина не закреплена, она может
легко соскочить при наклонении
мотора.
• При установке подвесного мото-
ра на лодку при помощи лебедки
или аналогичного приспособле-
ния подвесьте подвесной мотор за
установленную на нем проушину.
Используйте подъемное приспо-
собление с допустимой нагрузкой
не менее 250 кг / или выше.
ENOF00840-0
2
1
ENOF00014-0
