19
2. Установка дистанционного
управления

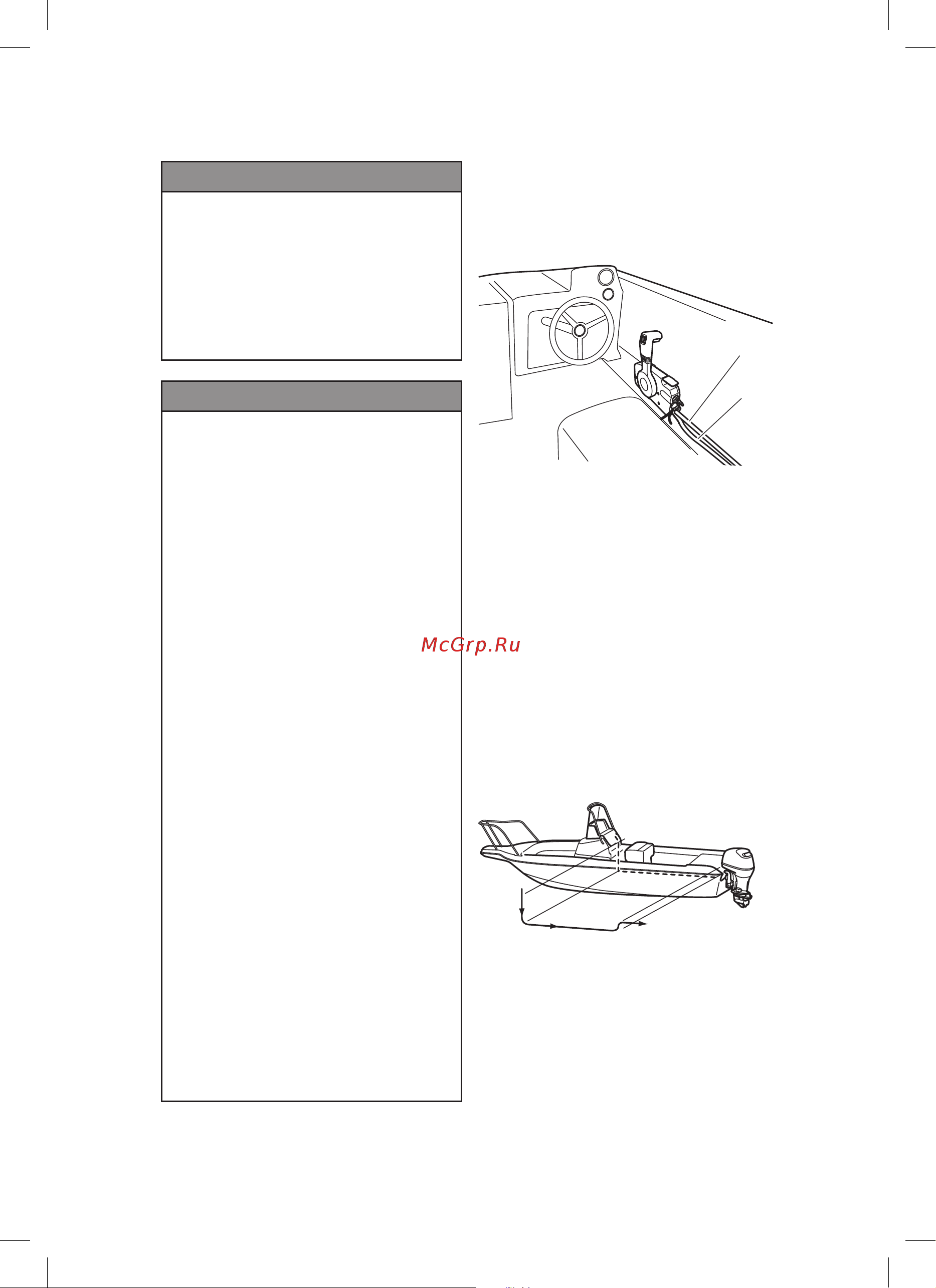

Расположение выносного пульта
дистанционного управления
Установите выносной пульт дистанци-
онного управления в легкодоступном
месте, в котором будет удобно опери-
ровать органами управления.
Убедитесь в отсутствии помех, которые
могли бы помешать работе тросика
дистанционного управления.
1. Тросик переключения передач
2. Тросик управления дроссельной за-
слонкой
3. Пучок кабелей В
Длина кабеля для
дистанционного управления
Измерьте расстояние от коробки дис-
танционного управления до подвес-
ного мотора, к которому должен быть
проложен управляющий тросик. Подго-
товьте тросик, который должен быть на
300-450мм
ПРИМЕЧАНИЕ
1. Перед затягиванием между от-
верстиями транца и болтами сле-
дует наносить герметик, напри-
мер, силикон.
2. Обязательно затягивайте гайки
на монтажных болтах с указанным
моментом зятяжки
30Nm/ 3,0кг/м
ПРЕДУПРЕЖДЕНИЕ
Установка подвесного мотора
без соблюдения настоящего ру-
ководства может привести к не-
безопасным ситуациям, таким
как плохая маневренность, поте-
ря управляемости или пожар.
Незатянутые винты /или кре-
пежные болты могут привести к
смещению подвесного мотора и,
возможно, к потере управляемо-
сти и/или к серьезным травмам.
Обязательно затяните элементы
крепежа до указанного момента
затяжки 30Nm/ 3,0кг/м. Периоди-
чески проверяйте момент затяж-
ки элементов крепежа.
Обязательно используйте мон-
тажные крепежные элементы,
включенные в пакет подвесного
мотора, или их эквиваленты с
точки зрения размера, материа-
ла, качества и прочности. Затя-
ните элементы крепежа до ука-
занного момента затяжки 30Nm/
3,0кг/м. Протестируйте, чтобы
убедиться, надежно ли закре-
плены элементы крепежа.
Установка подвесного мо-
тора на лодку должна прово-
диться квалифицированными
и обученными специалистами
с использованием подъемного
оборудования допустимой гру-
зоподъемности.
3
1, 2
ENOF00841-0
ENOF00842-0
