36

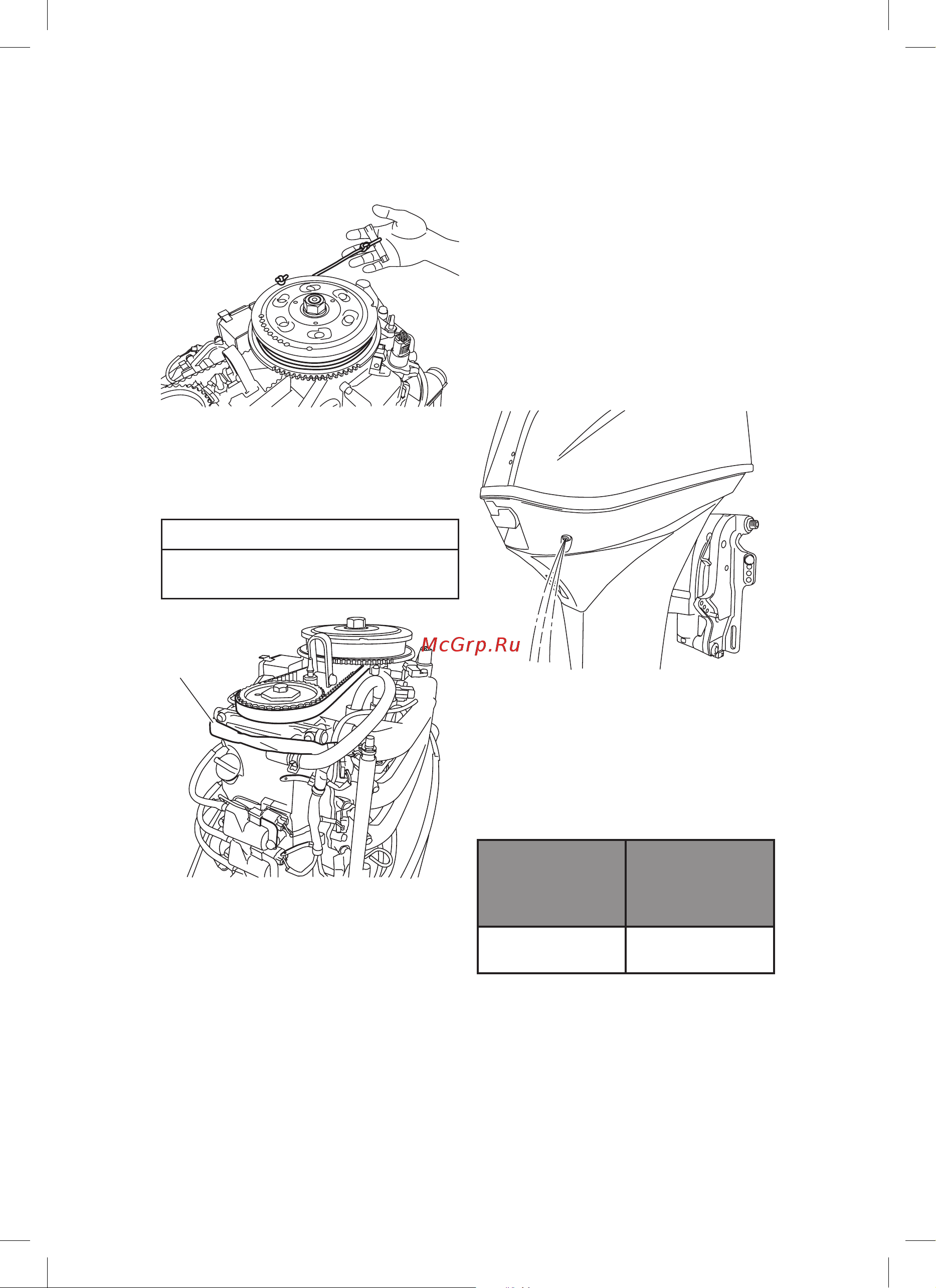

3. Прогрев мотора
Двигатель следует прогреть в течение при-
мерно
3 минут и выше 5°C
5 минут при 2000 об/мин: и выше 5°C
Это позволяет маслу дойти до всех частей
двигателя. Эксплуатация подвесного мото-
ра без прогрева сокращает срок службы
мотора.
Обязательно проверьте во время прогрева,
вытекает ли из контрольного отверстия ох-
лаждающая вода.
Обороты двигателя
Обороты двигателя на холостом ходу после
прогрева. Примечание. В случае запуска
холодного двигателя на несколько минут
холостые обороты мотора будут увеличены
приблизительно на 400 об/мин.
При включенном
сцеплении
(на передаче)
При выключен-
ном сцеплении
(не на передаче)
850 об/мин 850 об/мин
Функция управления оборотами
двигателя для троллинга
Если ключ нажать в замок зажинагия на 1
(одной) секунду во время холостого хода
или троллинга, обороты двигателя изме-
нятся.
5. Завяжите петлю на другом конце шну-
ра экстренного запуска. Вставьте в конец
шнура торцевой ключ, входящий в набор
инструментальных средств.
ПРЕДОСТЕРЕЖЕНИЕ
Не забывайте отводить жгут про-
водов от вращающихся частей.
1. Жгут проводов
6. Установите рычаг управления в положе-
ние Нейтраль
7. Медленно потяните за шнур стартера,
пока не почувствуете натяжение, продол-
жайте тянуть пока не почувствуете мень-
шее сопротивление. Затем потяните резко.
8. После запуска двигателя не сразу уста-
навливайте защиту маховика и капот.
ENOF00874-0
1
ENOF00875-0
ENOF00868-0
