39

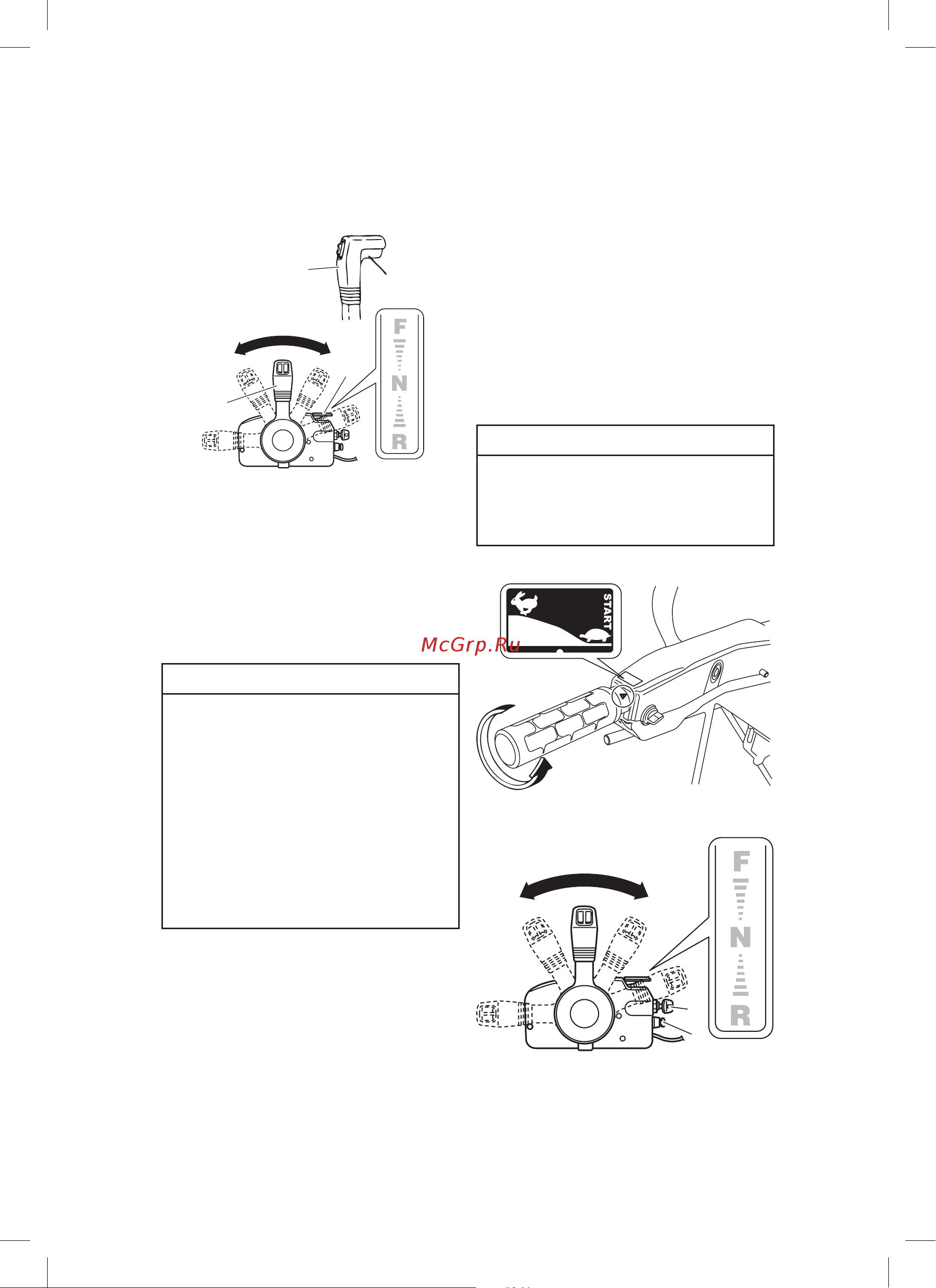

Вариант дистанционного
управления с боковым
монтажом
1. Передний ход (F)
2. Нейтраль (N)
3. Задний ход (R)
4. Полностью открытый (Вперед)
5. Полностью открытый (Назад)
6. Рычаг прогрева на нейтрали
7. Рычаг управления
8. Кнопка блокировки
ПРЕДОСТЕРЕЖЕНИЕ
Не используйте силу для пере-
ключения передачи, пока ручка
газа не будет находиться в пол-
ностью закрытом положении,
т.к. в противном случае система
рулевого управления и/или меха-
низм переключения передач мо-
гут быть повреждены. Рукоятка
управления не действует, пока
ручка газа не будет находиться в
полностью закрытом положении.
Передний ход
1. Быстро переведите ручку управления
в положение «Вперед» (F) позиция 32°, в
котором происходит включение передачи,
в то же время поднимая блокировочную
кнопку, расположенную под ручкой рычага
управления.
2. Дальнейшее движение вперед откроет
дроссельную заслонку.
N
R
F
7
8
1
2
3
4
5
7
6
ENOF00877-0
Задний ход
1. Быстро переведите ручку управления в
положение «Назад (R)» позиция 32°, в кото-
ром происходит включение передачи, в то
же время поднимая блокировочную кнопку,
расположенную под ручкой рычага управ-
ления.
2. Дальнейшее движение назад откроет
дроссельную заслонку.
Ускорение
Постепенно откройте ручку дроссельной
заслонки или рычаг управления
ПРЕДОСТЕРЕЖЕНИЕ
Неожиданное ускорение мо-
жет привести к опрокидыванию
пассажира(ов) за борт или к паде-
нию вниз
ENOF008780
N
R
F
2
1
ENOF00879-0
