28
1. Предупредительные сигнальные
лампы
5. Система предупредительной
сигнализации
Если в подвесном моторе возникают
нарушения нормального режима ра-
боты, сирена аварийной сигнализации
издаст непрерывный зуммерный сиг-
нал или прерывистые короткие зум-
мерные сигналы, предупредительные
сигнальные лампы будут синхронно
подавать световые сигналы, и обороты
двигателя будет ограничена (двига-
тель не будет остановлен).
Смотри следующую страницу относи-
тельно условий, которые могут приво-
дить к нарушениям нормального режи-
ма работы или к неисправностям.

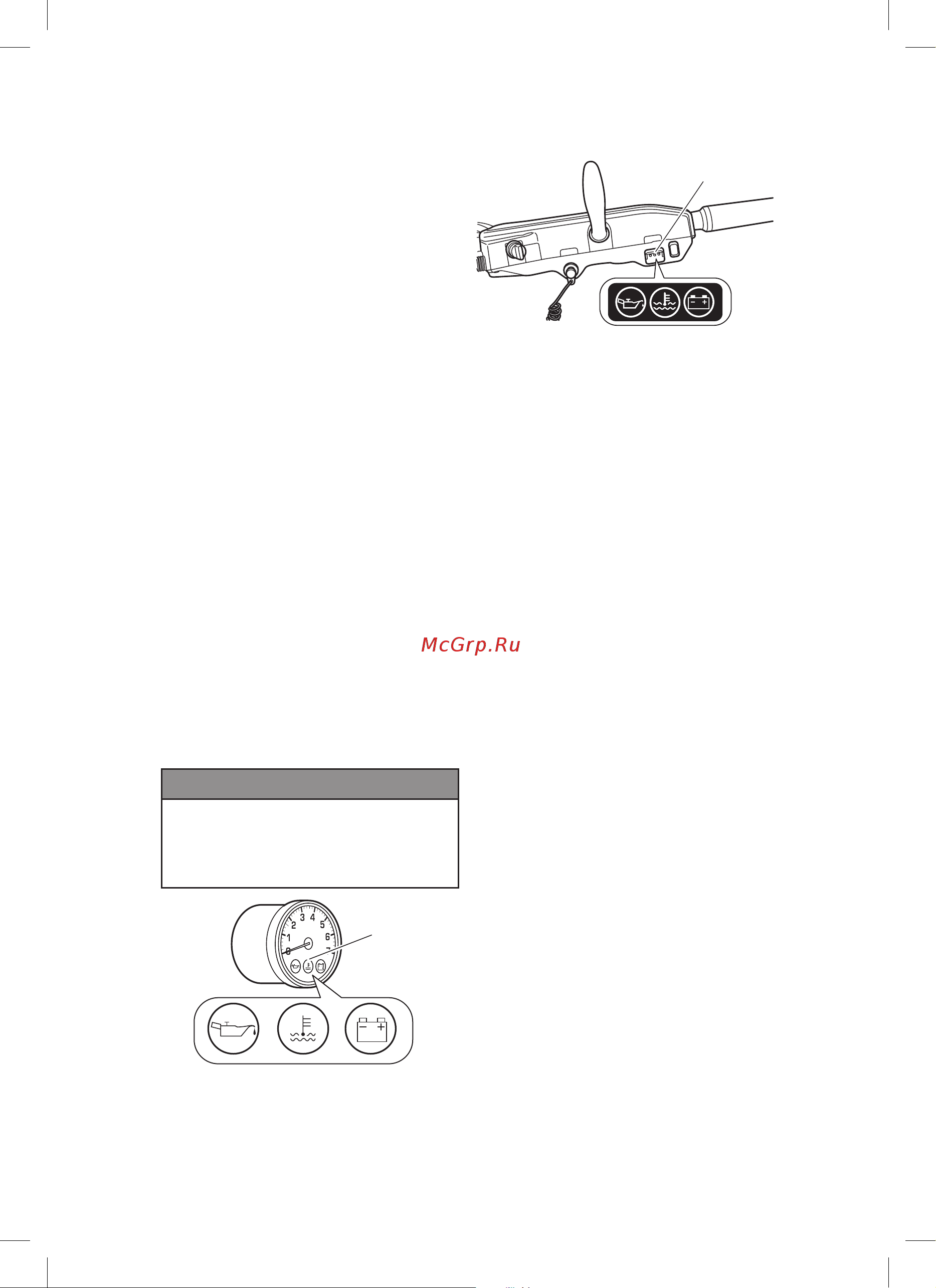

Расположение сирены
аварийной сигнализации и
сигнальных ламп
● Сирена аварийной сигнализации
Модель RC: Расположена внутри дис-
танционного управления.
Для модели с румпелем. Расположена
в рукоятке румпеля.
● Предупредительные сигнальные
лампы (СИД)
Модель RC: Расположена в тахометре.
Для модели с румпелем. Расположена
в рукоятке румпеля.
ПРИМЕЧАНИЕ
Предупредительные сигнальные
лампы для поставляемого по от-
дельному заказу тахометра будет
подавать сигналы синхронно.
1. Предупредительные сигнальные
лампы
1
ENOF00851-0
1
ENOF00852-0
