46
4. Несмотря на то, что после того как, за-
порный рычаг (DOWN) будет переведен
вниз в положение «Lock» (Замок), подвес-
ной мотор будет удерживаться в полностью
поднятом положении, для обеспечения
безопасности все же следует установить
стопор гидроподъемника в исходное поло-
жение.
Опускание в воду
1. Передвиньте (UP) запорный рычаг в по-
ложение «Free» (Свободный).
2. Отпустите стопор гидроподъемника из
поднятого положения, слегка наклоняя под-
весной мотор.
3. Опустите подвесной мотор вниз на упор-
ный стержень
4. Передвиньте (DOWN) запорный рычаг
в положение «Lock» (Замок), после этого
подвесной мотор будет полностью опущен
вниз.

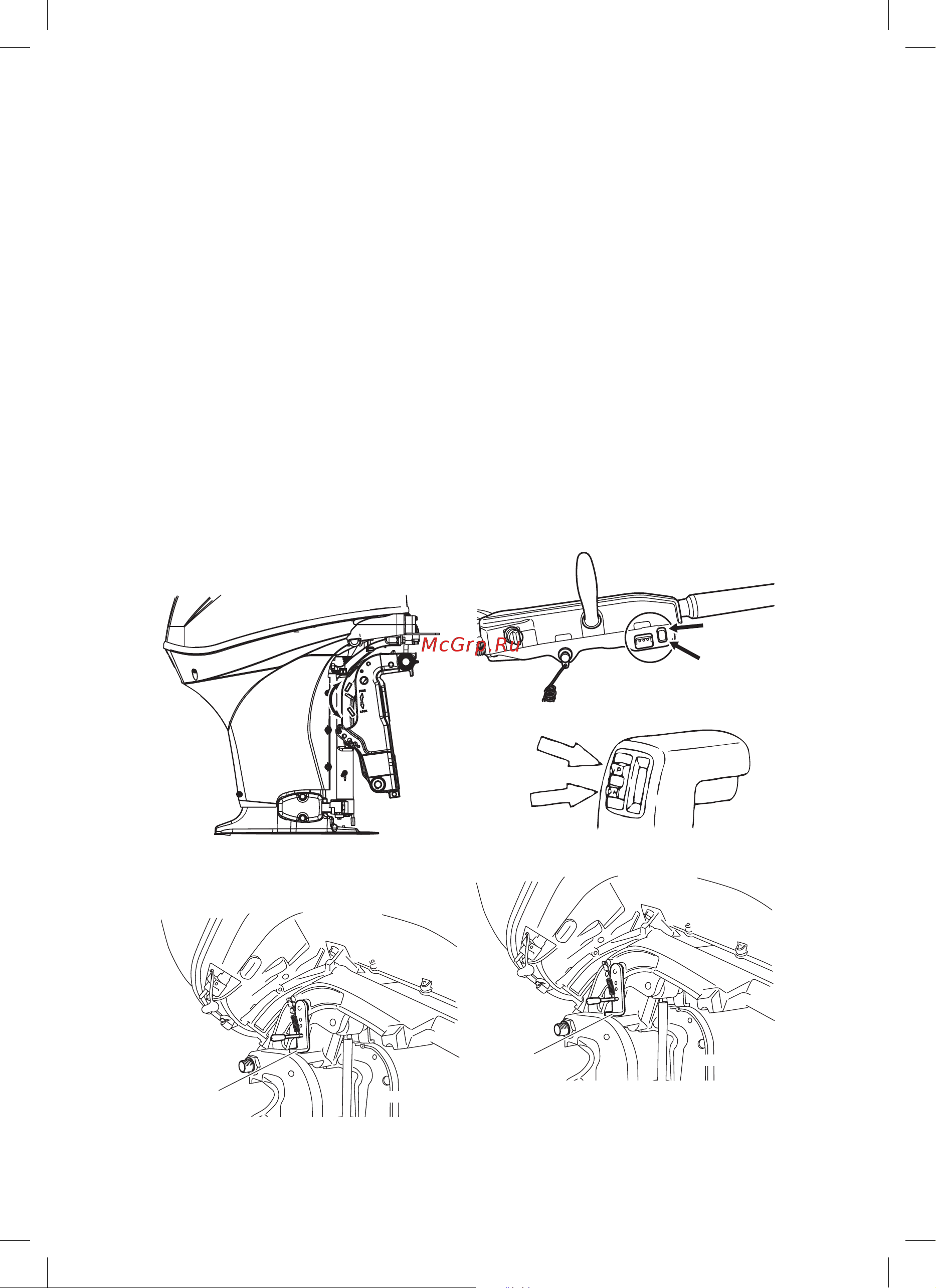

1. Свободное положение
2. Замкнутое положение
11
2
2
ENOF00064-A
1
ENOF00889-0
Вариант с Гидроподъемом и
наклоном мотора
Подъем опрокидыванием вверх
1. Управляя выключателем усилителя диф-
ферента и наклона мотора, поднимите мо-
тор вверх.
2. После того как подвесной мотор будет
поднят вверх, зафиксируйте гидроподъем-
ник стопором гидроподъемника.
Опускание мотора в воду
1. Отпустите стопор гидроподъемника из
поднятого положения, слегка наклоняя под-
весной мотор.
2. Управляя выключателем привода диф-
ферента и наклона мотора, опускайте
мотор вниз, пока он не коснется упорного
стержня.
1. Стопор опрокидывания мотора
UP
DN
ENOF00067-A
UP
DN
ENOF00067-0
1
ENOF00889-0
