Tohatsu MFS 40 A ETL [72/81] Осушение топливной системы
![Tohatsu MFS 40 A ETL [72/81] Осушение топливной системы](/views2/1845504/page72/bg48.png)
72

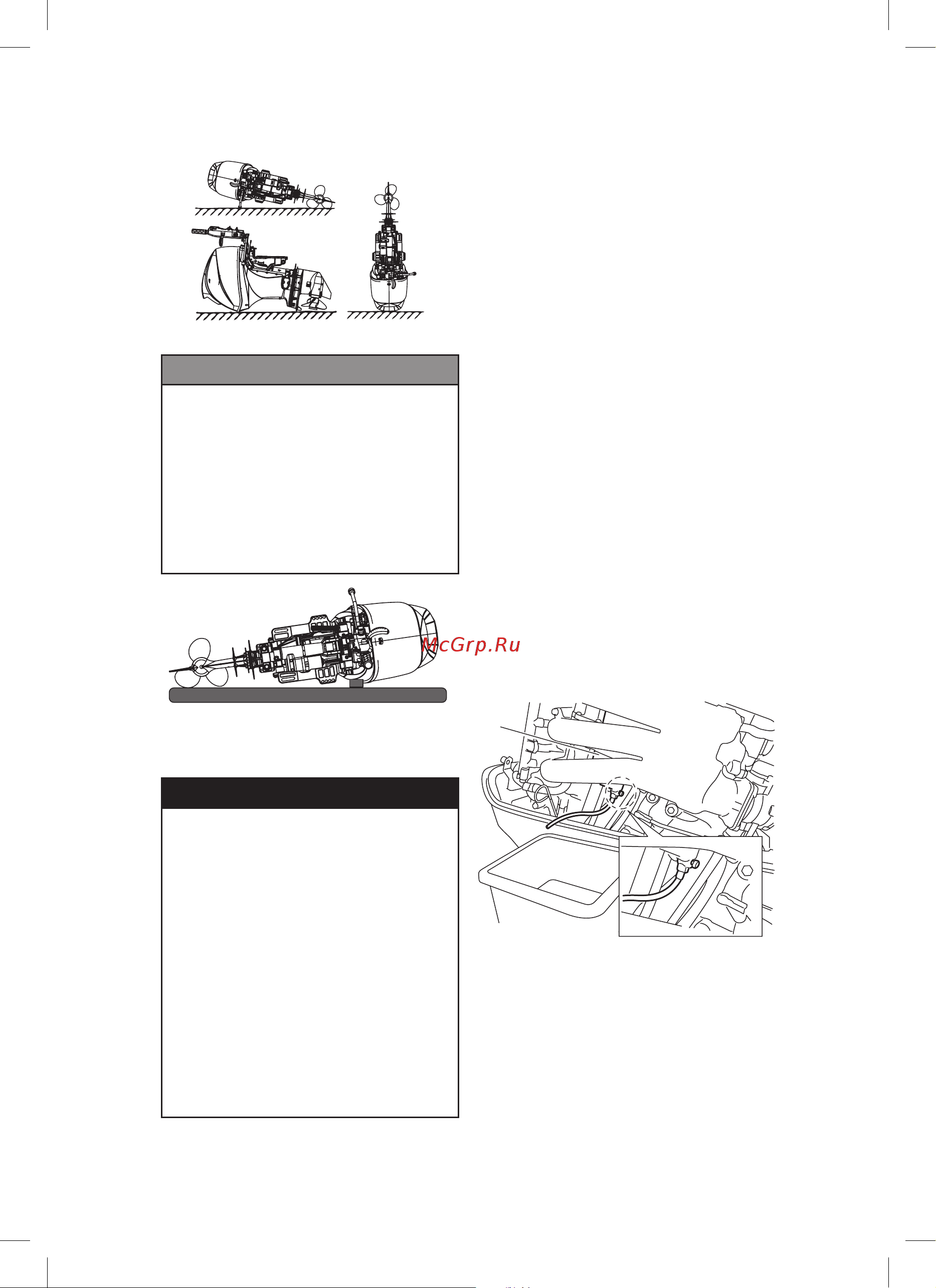

ПРИМЕЧАНИЕ
• Если подвесной мотор необходимо
положить горизонтально, обязательно
слейте топливо и моторное масло, а
затем уложите мотор на подушку, как
показано ниже на чертеже (см. стр. 78
и стр. 68).
• При перевозке приподнимите
двигатель на 10-15 см, чтобы избежать
разлива топлива или моторного масла.
Осушение топливной системы
ОПАСНОСТЬ
Относительно деталей по обраще-
нию с топливом проконсультируй-
тесь у авторизованного дилера.
Бензин и его пары являются чрез-
вычайно горючими и могут быть
взрывоопасными.
• Если топливо пролито, немед-
ленно вытрите его.
• Держите топливный бак вдали
от любого источника возгорания,
такого как искры или открытое
пламя.
• Выполняйте работу вне помеще-
ния или в хорошо вентилируемом
месте.
ENOF00072-A
ENOF00072-B
1. Отсоедините топливный шланг от
мотора.
2. Снимите капот.
3. Отсоедините дренажную трубку и
вытащите её наружу из нижнего ко-
жуха. Поставьте контейнер для сбора
топлива под концом дренажной трубки,
используя воронку для предотвраще-
ния разлива топлива.
4. Ослабьте дренажный винт сепарато-
ра пара.
5. Удерживайте мотор наклоненным
вверх до тех пор, пока топливо не по-
льется из дренажной трубки.
6. Оставьте мотор в этом положении,
пока все топливо не сольется.
7. Когда топливо будет полностью сли-
то, снова прочно затяните дренажный
винт.
8. Проверьте слитое топливо на нали-
чие в нем воды и других загрязнений.
Если что-то из указанного присутству-
ет в слитом топливе, выполните опера-
цию снова. Повторяйте эту процедуру
до тех пор, пока в слитом топливе не
останется воды и других загрязнений.
1. Сепаратор
1
ENOF00932-0
