34
4. Полностью закрытый
5. Рычаг прогрева на нейтрали
6. Ключ зажигания
7. Замок аварийного отключения
4. Поверните ключ зажигания в положение
ВКЛ и после отслеживания трех миганий
сигнальных ламп и звука зуммера заво-
дите.
1. Предупредительные сигнальные лампы
5. Поверните ключ запуска в положение
СТАРТ и отпустите ключ, когда двигатель
заведется. Ключ возвращается в первона-
чальное положение автоматически.
1. ВКЛ
2. ЗАПУСК
3. ВЫКЛ
ПРИМЕЧАНИЕ
Рычаг прогрева на нейтрали нель-
зя поднять, когда рычаг управле-
ния находится в положении Впе-
ред или Назад.

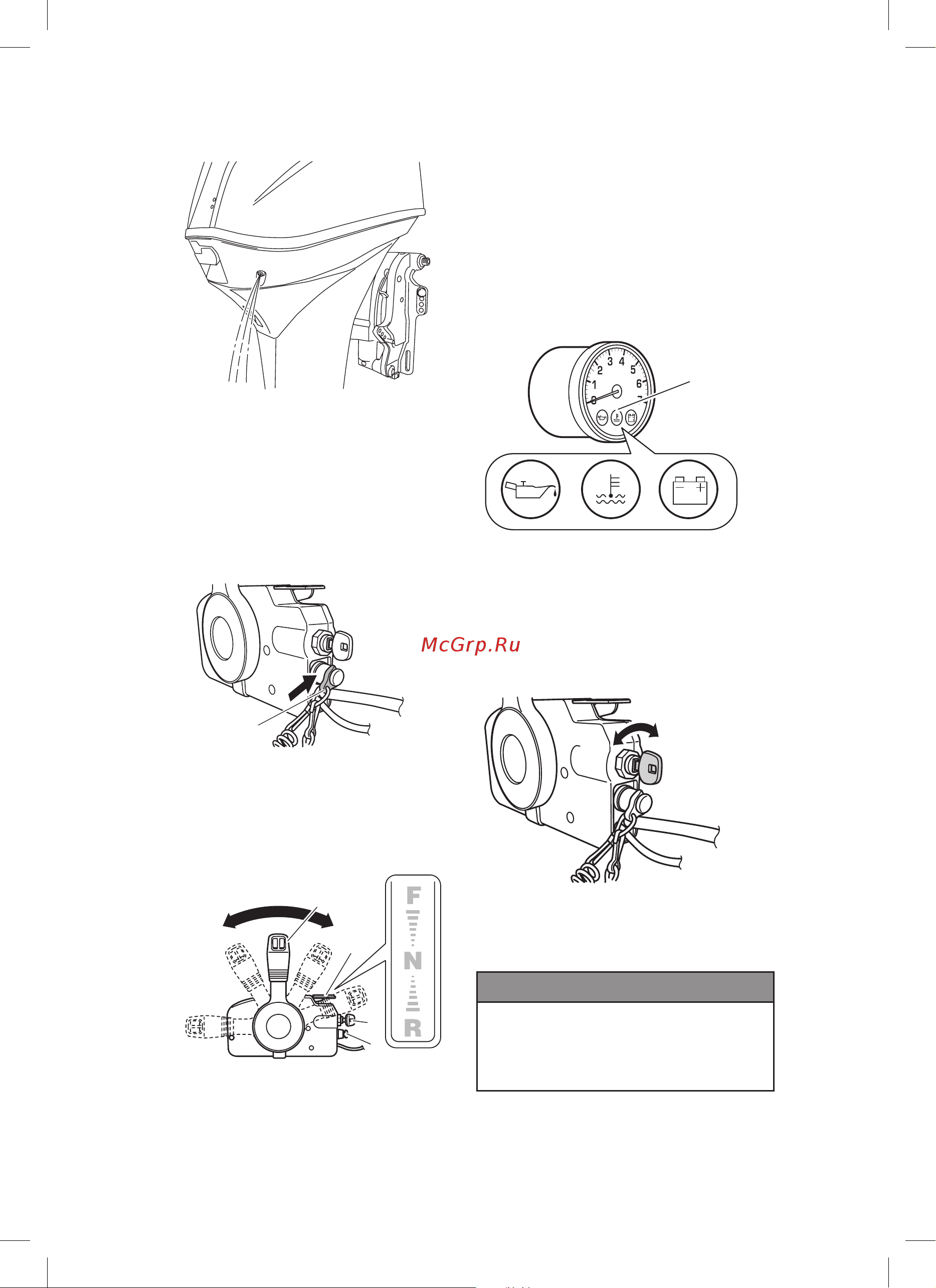

Вариант дистанционного
управления с боковым
монтажом
1. Обязательно установите чеку аварий-
ного отключения и прочно закрепите шнур
аварийного останова на руке рулевого или
на персональном средстве спасения руле-
вого.
1. Замок аварийного отключения
2. Вставьте ключ зажигания.
3. Установите рычаг управления в положе-
ние Нейтраль. Не поднимайте свободный
рычаг газа, когда заводите мотор.
1. Нейтраль (N)
2. Рычаг управления
3. Полностью открытый (Вперед – Forward)
ENOF00868-0
1
ENOF00869-0
N
R
F
1
2
3
4
5
6
7
ENOF00870-0
1
ENOF00851-0
1
2
3
ENOF00871-0
