44

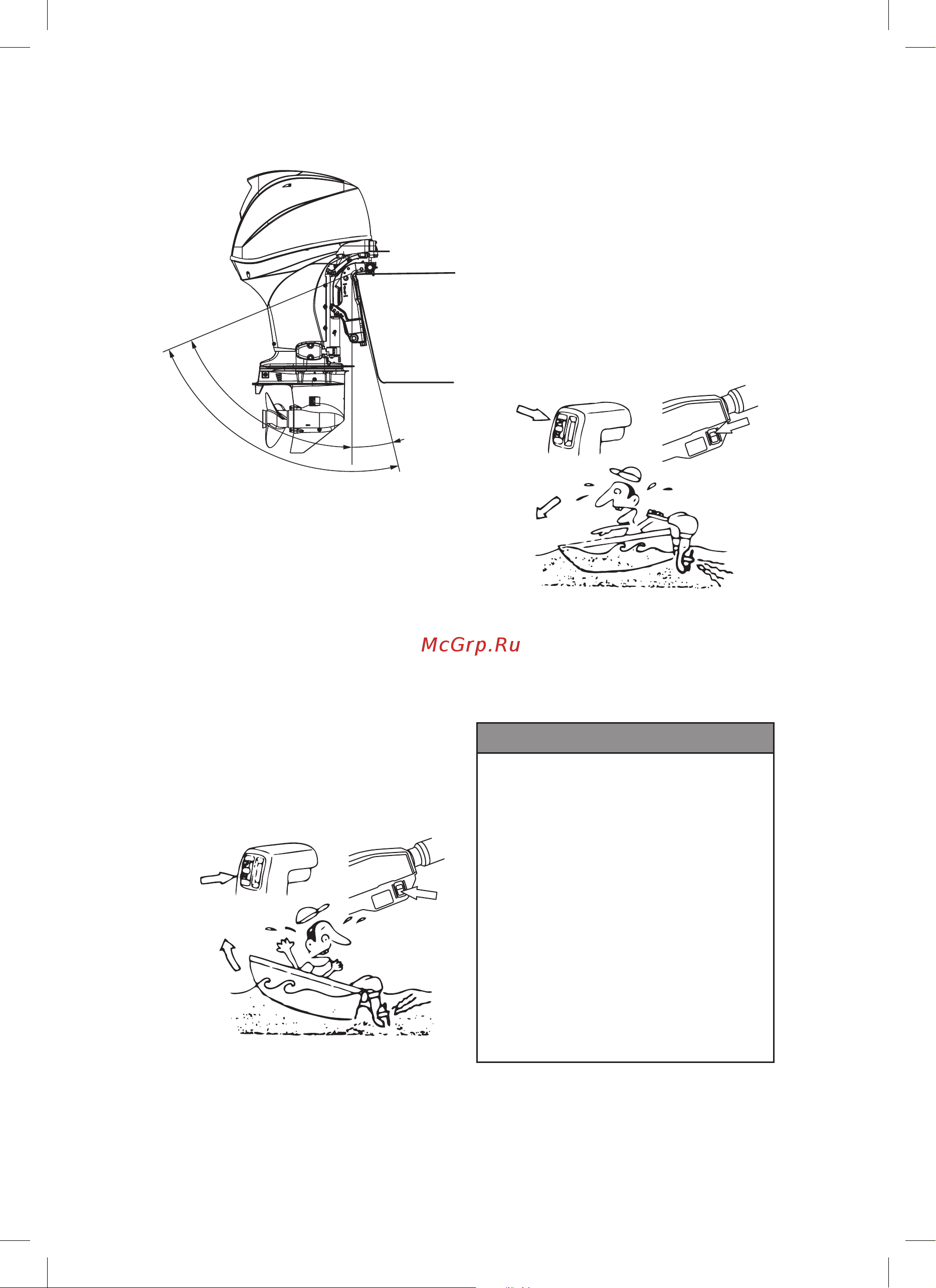

1. Пределы наклона
2. Угол дифферента
Неправильный угол
дифферента (нос лодки задран
слишком высоко)
Если угол наклона слишком большой, нос
лодки поднимется из воды, и скорость
уменьшится.
Более того, при движении на полном ходу
нос может начать раскачиваться или днище
может биться о воду. В этом случае умень-
шите угол дифферента путем перевода
переключателя на рычаге дистанционного
управления в положение «DN» (Вниз).
12°
74°
2
1
62°
74°
ENOF00055A
DN
DN
ENOF00056-1
Неправильный угол
дифферента (нос лодки
зарывается в воду)
Если угол наклона слишком маленький, нос
будет зарываться в воду, скорость будет
уменьшаться, и в лодку может поступать
вода. В этом случае необходимо увеличить
угол дифферента путем перевода переклю-
чателя на рычаге дистанционного управле-
ния в положение «UP» (Вверх).
Правильный угол дифферента
Угол наклона оптимальный, если при пере-
движении нос лодки параллелен поверхно-
сти воды.
ПРЕДУПРЕЖДЕНИЕ
• Во избежание травм в случае
падения мотора при регулирова-
нии угла дифферента никогда не
вставляйте руку или палец между
корпусом подвесного мотора и
струбциной.
• Несоответствующим образом
сбалансированное положение
лодки может привести к потере
управляемости лодки. Переме-
щать лодку при проверке ее урав-
новешенности следует с очень
малой скоростью, чтобы посмо-
треть, обеспечивается ли ее без-
опасное управление.
UP
UP
ENOF00057-1
