15

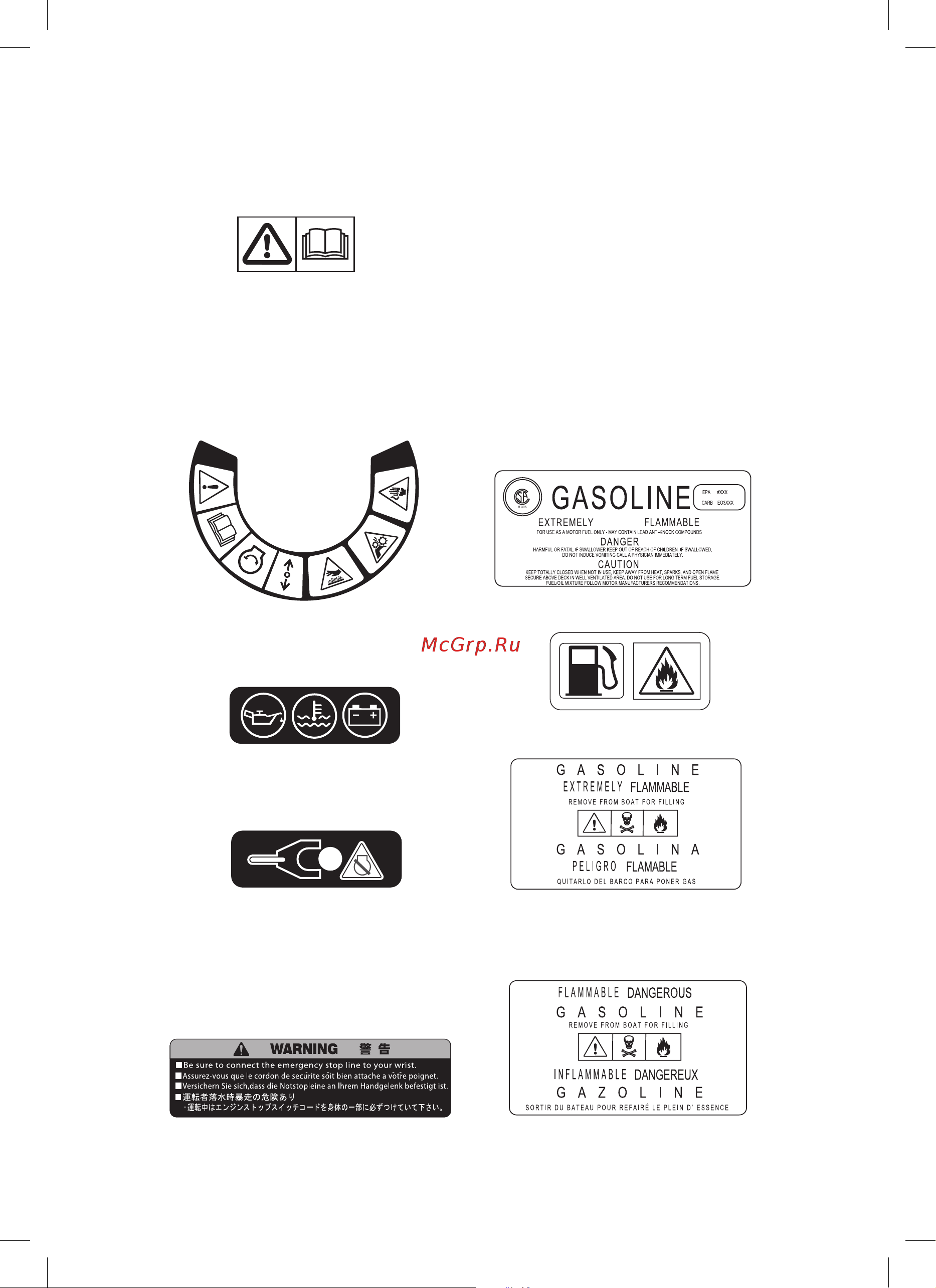

6. Предупреждение относительно бен-
зина (БЕНЗИН: Чрезвычайно огнео-
пасное вещество. Для использования
только в качестве моторного топлива
может содержать свинцовые антиде-
тонационные присадки. ОПАСНОСТЬ.
ПРЕДСТЕРЕЖЕНИЕ: Когда топливо
не используется, содержите его в гер-
метично закрытых емкостях. Храните
топливо вдали от источников высоких
температур, искр и открытого огня. На-
дежно закрепите выше уровня палубы
в хорошо вентилируемом месте. Не
храните топливо в течение длительных
периодов. Относительно пропорций
смеси топлива и масла следуйте реко-
мендациям производителя двигателя.
7. Предупреждение относительно бен-
зина (см. стр. 27)
8. Предупреждение относительно бен-
зина (см. стр. 27)
9. Предупреждение относительно бен-
зина (см. стр.27) (Огнеопасный легко-
воспламеняющийся БЕНЗИН. Снимите
с лодки для заправки)
1. Предупредительная этикетка при-
зывает владельца ознакомиться с ин-
струкцией
2-1. Предупреждение относительно
аварийного запуска (см. стр. 40)
2-2. Предупреждение относительно
высокой температуры.
2-3. Предупреждение относительно
вращающегося объекта.
2-4. Предупреждение относительно
высокого напряжения.
Для модели с румпелем.
3. Указывающая этикетка относитель-
но отказа/неисправности двигателя
(см. стр. 32)
Для модели с ручкой румпеля.
4. Предупредительная этикетка отно-
сительно аварийного выключателя (см.
стр. 38 и стр. 46)
Для модели с дистанционным управ-
лением
5. Предупредительная этикетка отно-
сительно тросика аварийной останов-
ки (ПРЕДУПРЕЖДЕНИЕ: Обязательно
закрепите тросик аварийного останова
на своей кисти).
ENOF00120-0
ENOF00005-Q
ENOF00005-C
ENOF00005-P
ENOF00005-D
ENOF00005-E
ENOF00005-L
ENOF00005-F
ENOF00005-M
