22
ПРЕДУПРЕЖДЕНИЕ

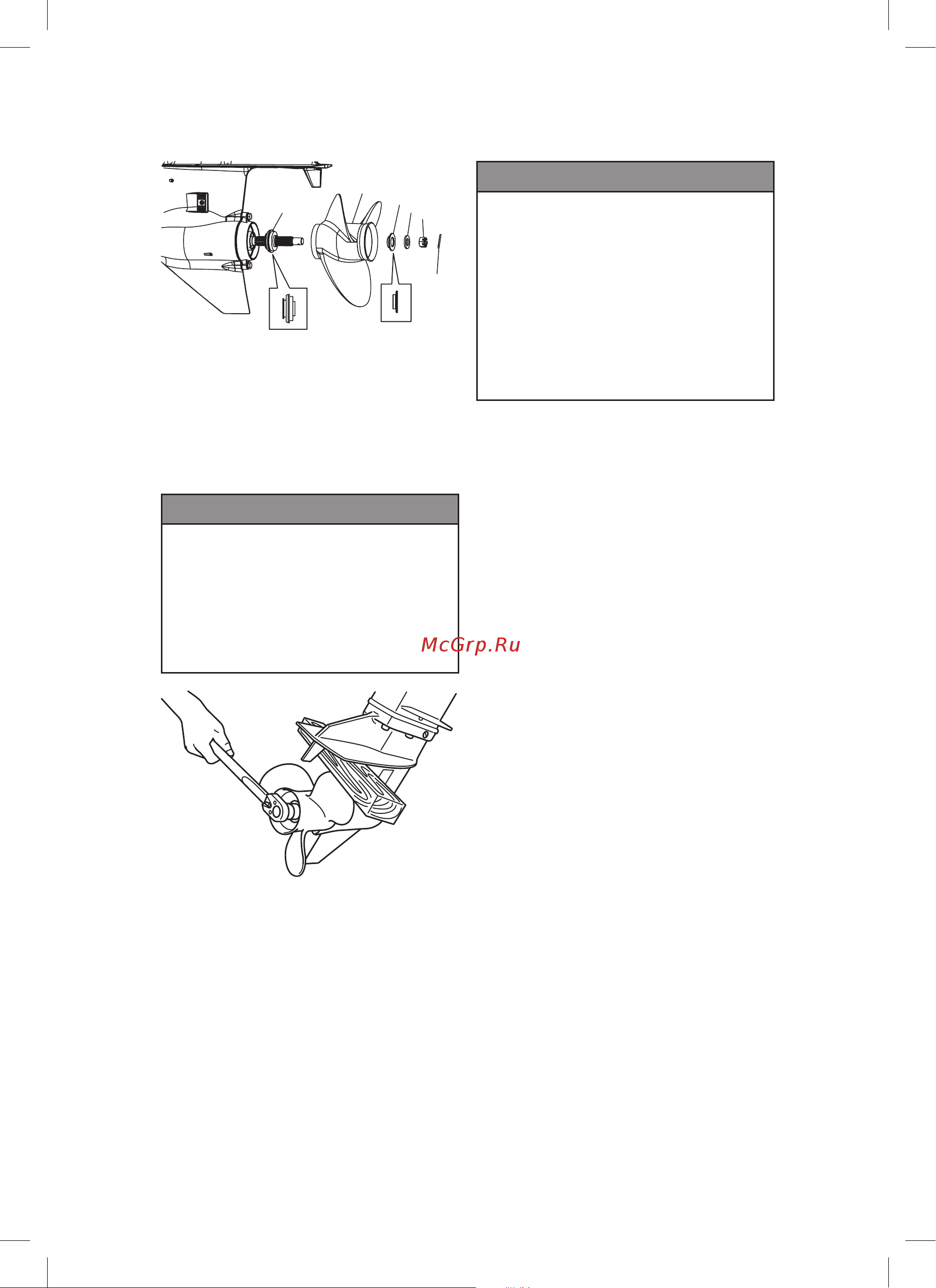

• Не устанавливайте гребной винт
без упорной втулки, так как это мо-
жет привести к повреждению сту-
пицы гребного винта.
• Не используйте шплинт повторно.
• После установки шплинта загните
концы шплинта, чтобы предотвра-
тить его выпадение, которое мо-
жет привести к слетанию гребного
винта на ходу.
1. Гребной винт
2. Упорная втулка
3. Стопор
4. Шайба
5. Гайка
6. Шплинт
ПРЕДУПРЕЖДЕНИЕ
Не удерживайте гребной винт ру-
кой (руками) при ослаблении или
затягивании гайки гребного винта.
Для удержания винта установите
деревянный брус между лопаткой
гребного винта и антикавитацион-
ной пластиной.
1
2
3
4
6
5
ENOF00084-A
ENOF00084-B
