25

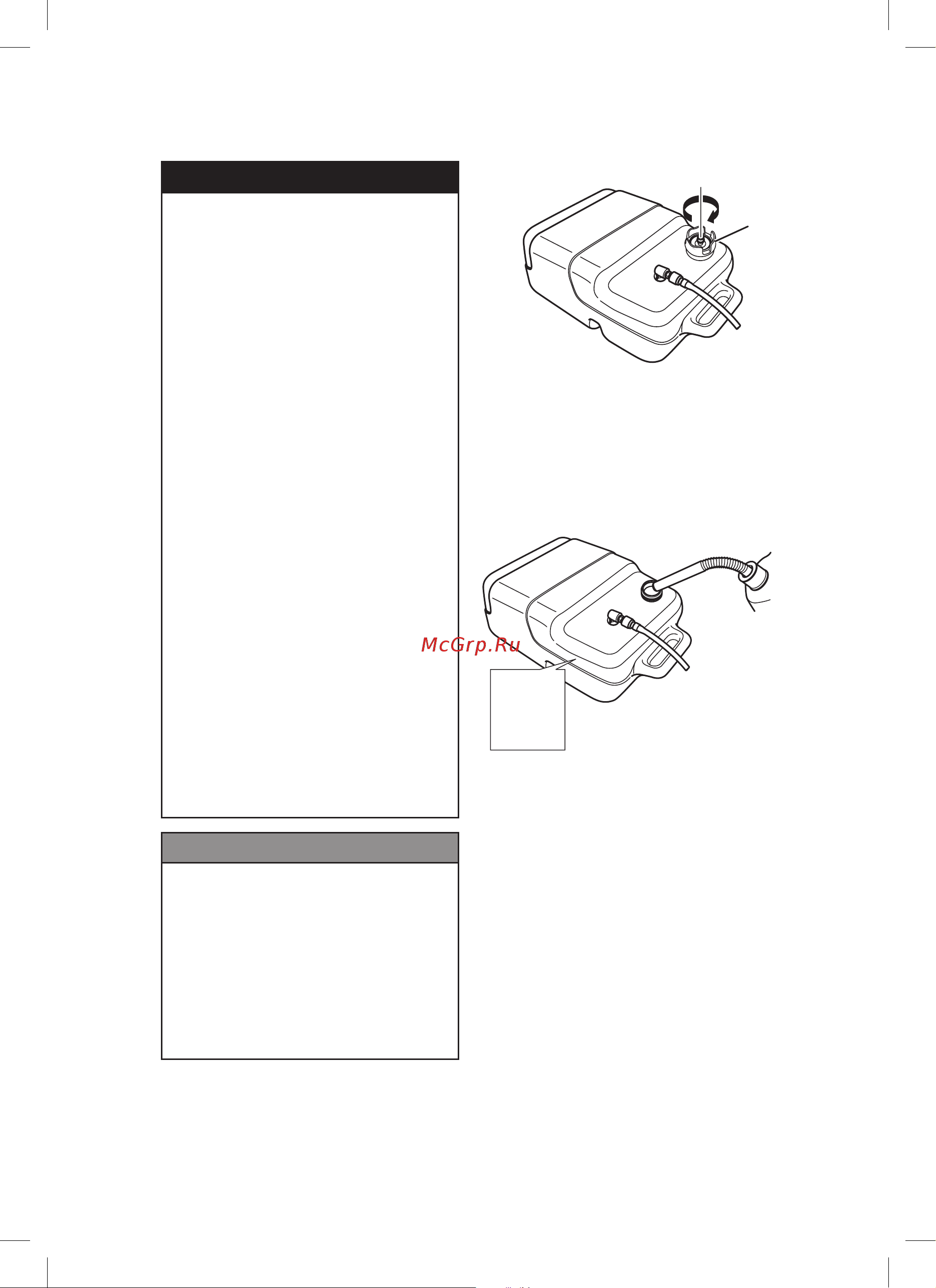

1. Вентиляционный воздушный винт
2. Крышка топливного бака
2. Медленно откройте крышку топлив-
ного бака
3. Осторожно залейте топливо, не пе-
реливайте.
4. После окончания заправки закройте
крышку бензобака.
ОПАСНОСТЬ
Во время или перед заправкой:
• Заглушите двигатель и не запу-
скайте двигатель во время заправ-
ки.
• Не курите.
• Будьте внимательными и не пе-
реполняйте бензобак. Пролитый
бензин следует немедленно вы-
тереть.
Во время или перед очисткой бен-
зобака:
• Снимите бензобак с лодки.
• Держите бензобак подальше от
любого источника огня, такого как
искры или открытого пламени.
• Выполняйте работу вне помеще-
ния или в хорошо вентилируемом
месте.
• Пролитый бензин необходимо
немедленно вытереть.
После очистки бензобака:
• Пролитый бензин необходимо
немедленно вытереть.
• Если бензобак разобран для
очистки, соберите его заново,
проявляя большую осторожность.
Небрежная сборка может приве-
сти к протечке бака, что может
привести к пожару или взрыву.
• Проводите утилизацию устарев-
шего или загрязненного бензина
в соответствии с местными зако-
нами.
ПРЕДУПРЕЖДЕНИЕ
При открывании крышки бензо-
бака обязательно следуйте про-
цедуре, описанной ниже. Топливо
может выплеснуться через крыш-
ку бензобака, если крышка осла-
блена в результате другой проце-
дуры, когда внутреннее давление
бензобака увеличивается при на-
гревании от таких источников, как
солнечный свет.
1. Полностью откройте вентиляцион-
ный воздушный винт на крышке бака и
уменьшите внутреннее давление.
2
1
ENOF00027-A
SAFE FILL
LEVEL
25 L
NIVEAU
MAXIMUM
ENOF00030-B
БЕЗОПАСНЫЙ
УРОВЕНЬ
ЗАПРАВКИ
25 Л
________________
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
