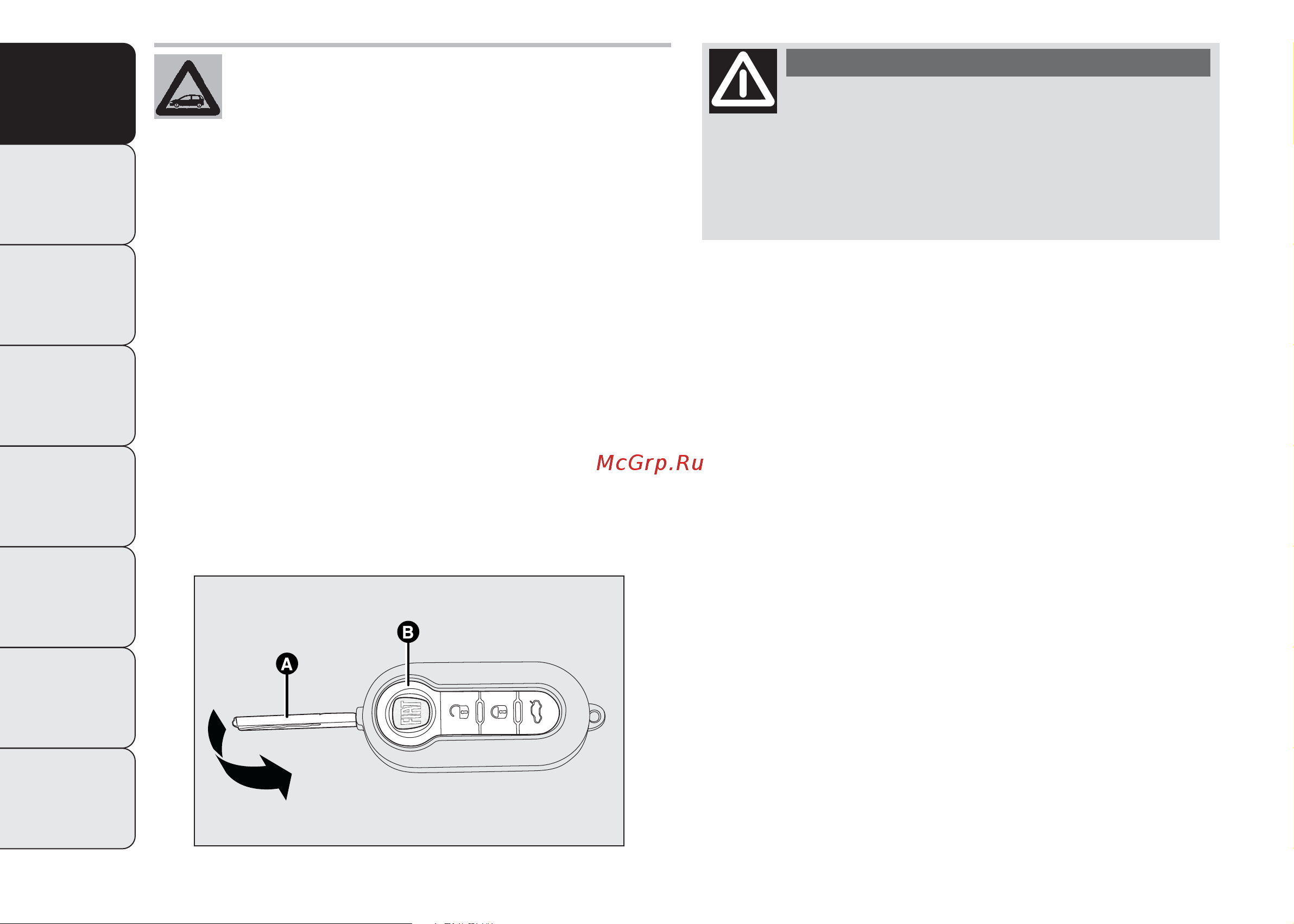

КЛЮЧ С ДИСТАНЦИОННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ
–рис. 4
Металлическое жало A приводит в действие:
❒
замок зажигания
❒
замки дверей
❒
блокировку/разблокировку пробки топливного бака
(для моделей/рынков, где предусмотрено).
Кнопка B служит для выдвижения/задвижения
металлического жала в пульт.
В случае смены владельца автомобиля
необходимо, чтобы новому владельцу
были переданы все ключи и кодовая карта
(CODE card).
Нажимайте кнопку B, держа ключ на
расстоянии от тела, особенно от глаз
и легко портящихся предметов (например,
одежда). Не оставляйте ключ без присмотра,
чтобы кто-нибудь и, особенно дети, не могли
взять его в руки и неосторожно нажать на
кнопку.
ВНИМАНИЕ!
Кнопка
Ë
включает разблокировку дверей и крышки
багажника.
Кнопка Á включает блокировку дверей и крышки
багажника.
Кнопка
R
включает открытие крышки багажника на
расстоянии.
При отпирании дверей происходит включение на
определенное время внутреннего освещения.
