Fiat PUNTO 2013 [183/273] Внимание
![Fiat PUNTO 2013 [183/273] Внимание](/views2/1925191/page183/bgb7.png)
Замените баллончик, содержащий
герметик с просроченным сроком
годности. Не выбрасывайте баллончик и
герметик в окружающую среду. Их
уничтожение должно выполняться при
соблюдении национальных и местных
нормативных правил.

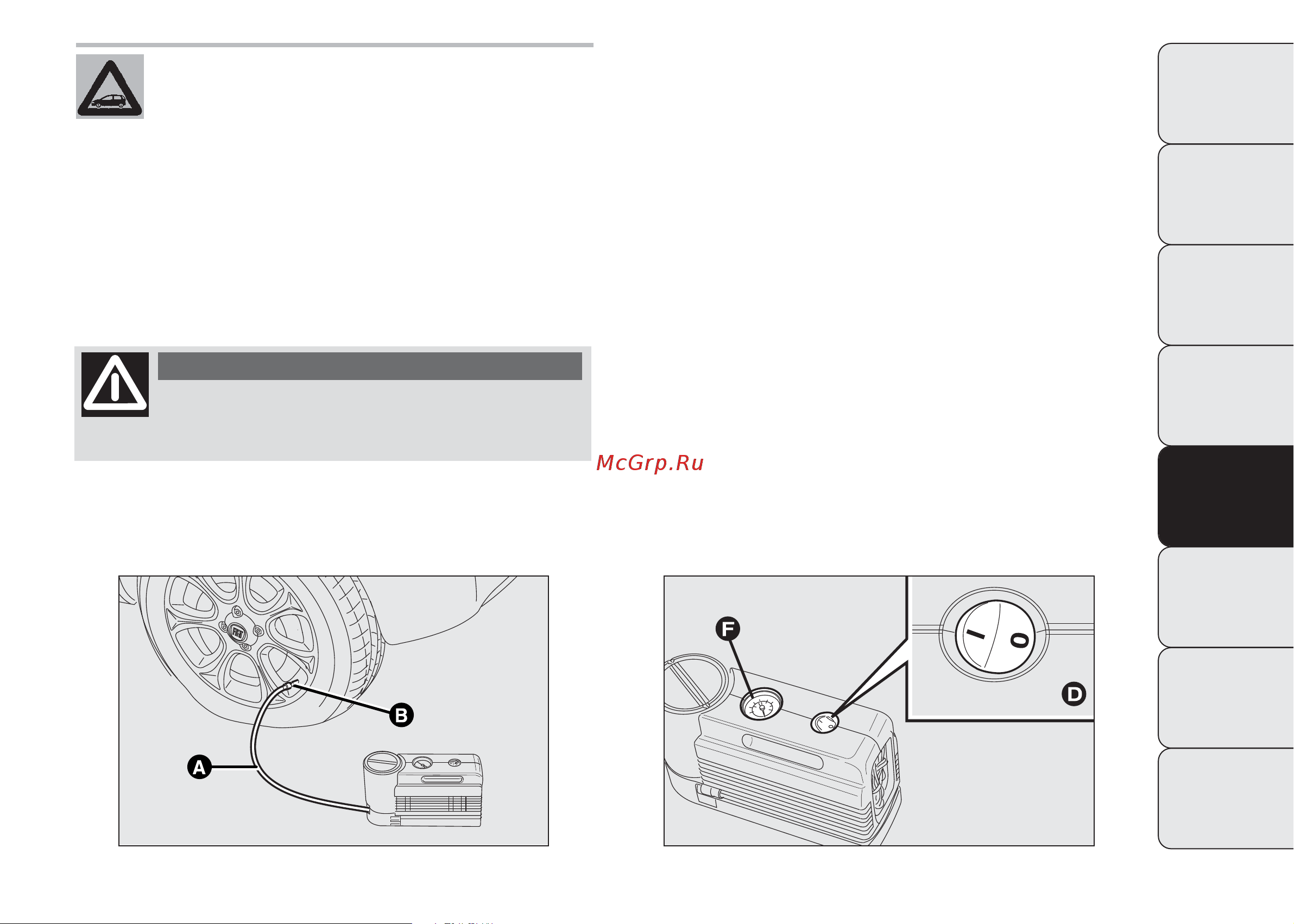

F0U0142m
рис. 153
F0U0141m
рис. 152
ПРОЦЕДУРА НАКАЧКИ
Наденьте защитные перчатки,
входящие в комплект срочного ремонта
шин.
ВНИМАНИЕ
❒
Взведите рычаг стояночного тормоза. Отвинтите
колпачок ниппеля шины, выньте прозрачную трубку
для заполнения A – рис. 152 и привинтите зажимное
кольцо B на ниппель шины.
❒
Проверьте, чтобы выключатель D – рис. 153
компрессора был в положении 0 (выключено),
запустите двигатель, вставьте вилку E – рис. 154 в
ближайшую электрическую розетку и запустите
компрессор, приведя выключатель
D – рис. 153 в положение I (включено). Накачайте шину
до давления, значение которого указано в параграфе
«Давление в шинах» раздела «Технические данные».
Для получения более точных результатов рекомендуется
проверить значение давления на манометре F-рис. 153
при выключенном компрессоре.
❒
Если в течение 5 минут давление не достигнет
значения 1,5 бар, отсоедините компрессор от ниппеля
и электрической розетки, сместите машину вперед на
10 метров, чтобы распределить герметик внутри шины;
вновь повторите операцию накачивания.
181
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 181
