176
F0U0133m
рис. 145
F0U0136m
рис. 147
F0U0135m
рис. 146
❒

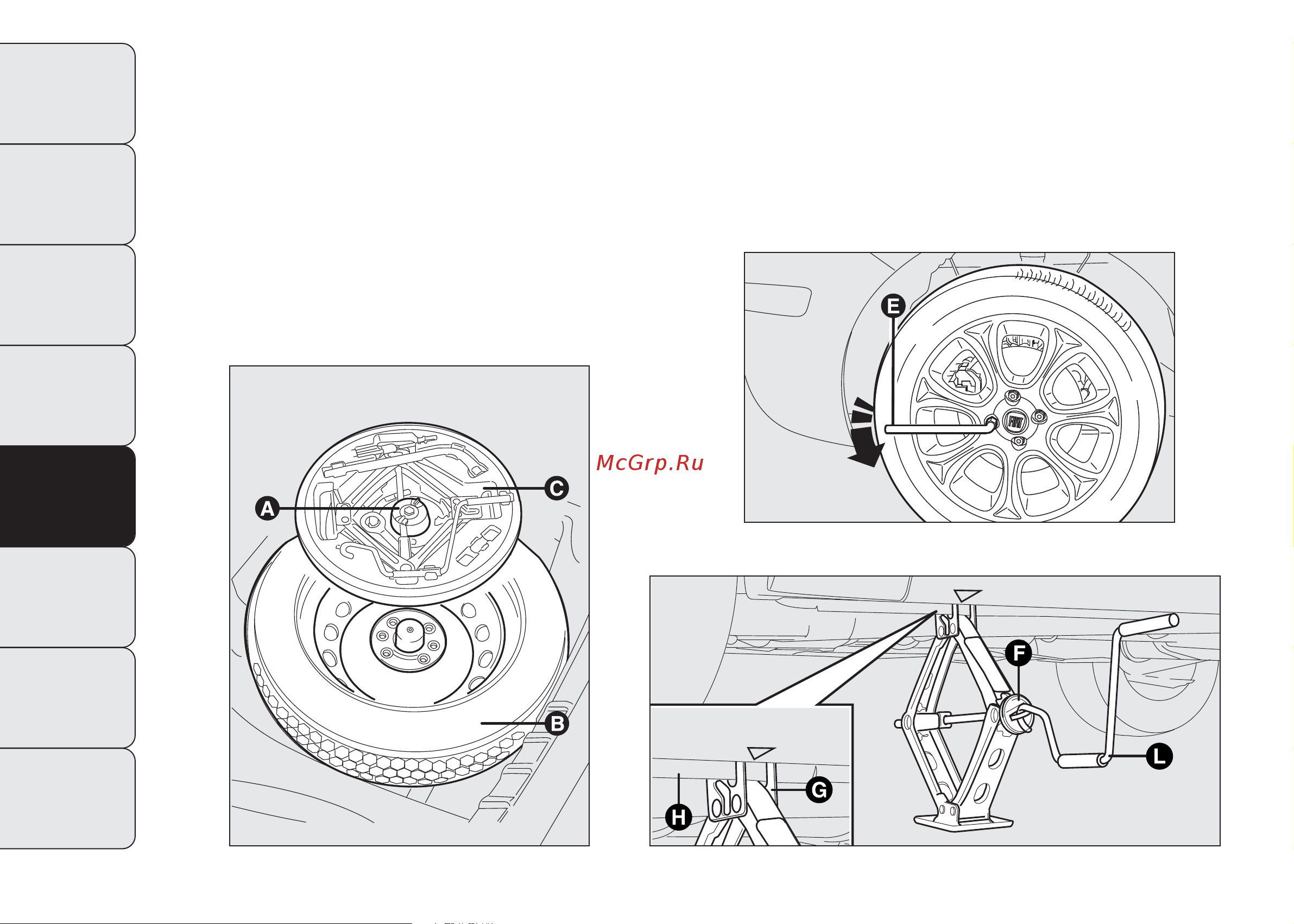

вставьте рукоятку L для работы с домкратом
и поднимите автомобиль так, чтобы между землей
и колесом появился зазор в несколько сантиметров;
❒
с помощью приспособления F – рис. 147 распрямите
домкрат таким образом, чтобы его верхняя часть G
вошла в фиксатор H;
❒
предупредите других пассажиров о своем намерении
поднять автомобиль; при подъеме автомобиля никто
не должен находиться рядом с ним и не должен его
трогать до тех пор, пока он не будет вновь опущен;
