45

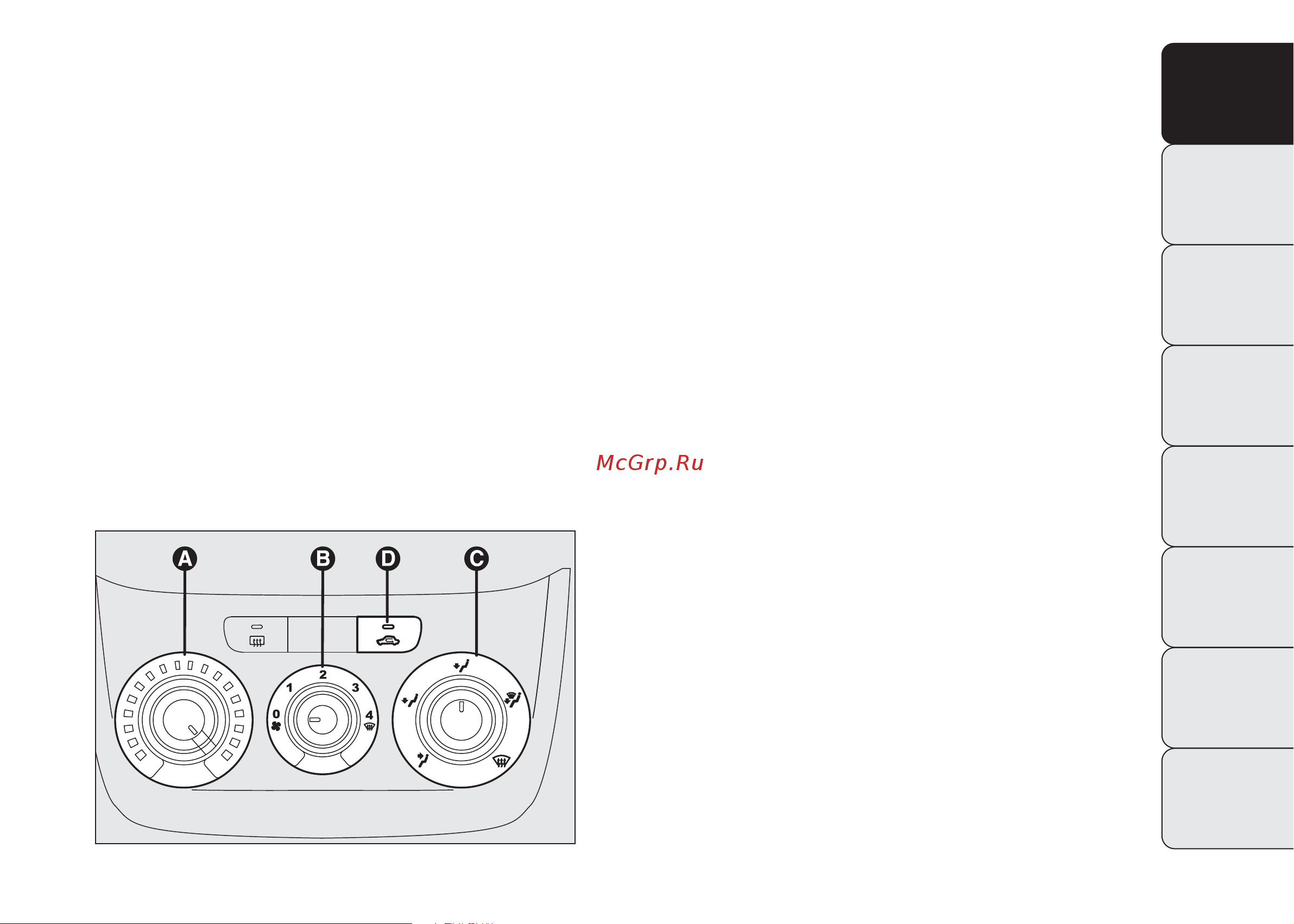

Рукоятка C для распределения воздуха
¶
для подачи воздуха из центральных и боковых
дефлекторов;
ß
для подачи струи воздуха в ноги и, чтобы
температура воздуха в дефлекторах приборной
панели была несколько ниже в условиях средней
температуры;
©
для отопления при низкой наружной температуре
– для максимального напора воздуха в ноги;
®
для согревания ног и одновременного обдува
ветрового стекла;
-
для быстрого обдува (удаления конденсата)
ветрового стекла.
Кнопка D для включения/выключения функции
рециркуляции воздуха
При нажатии на кнопку (контрольная лампа на кнопке
горит) включается функция рециркуляции внутреннего
воздуха.
При повторном нажатии на кнопку (контрольная лампа
на кнопке не горит) выключается функция рециркуляции
внутреннего воздуха.
Рукоятка B для включения / регулировки
вентилятора
p 0 = вентилятор выключен
1-2-3 = скорость вентиляции
4
-
= максимальная скорость вентиляции
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
рис. 37
F0M0037m
