120
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0110m

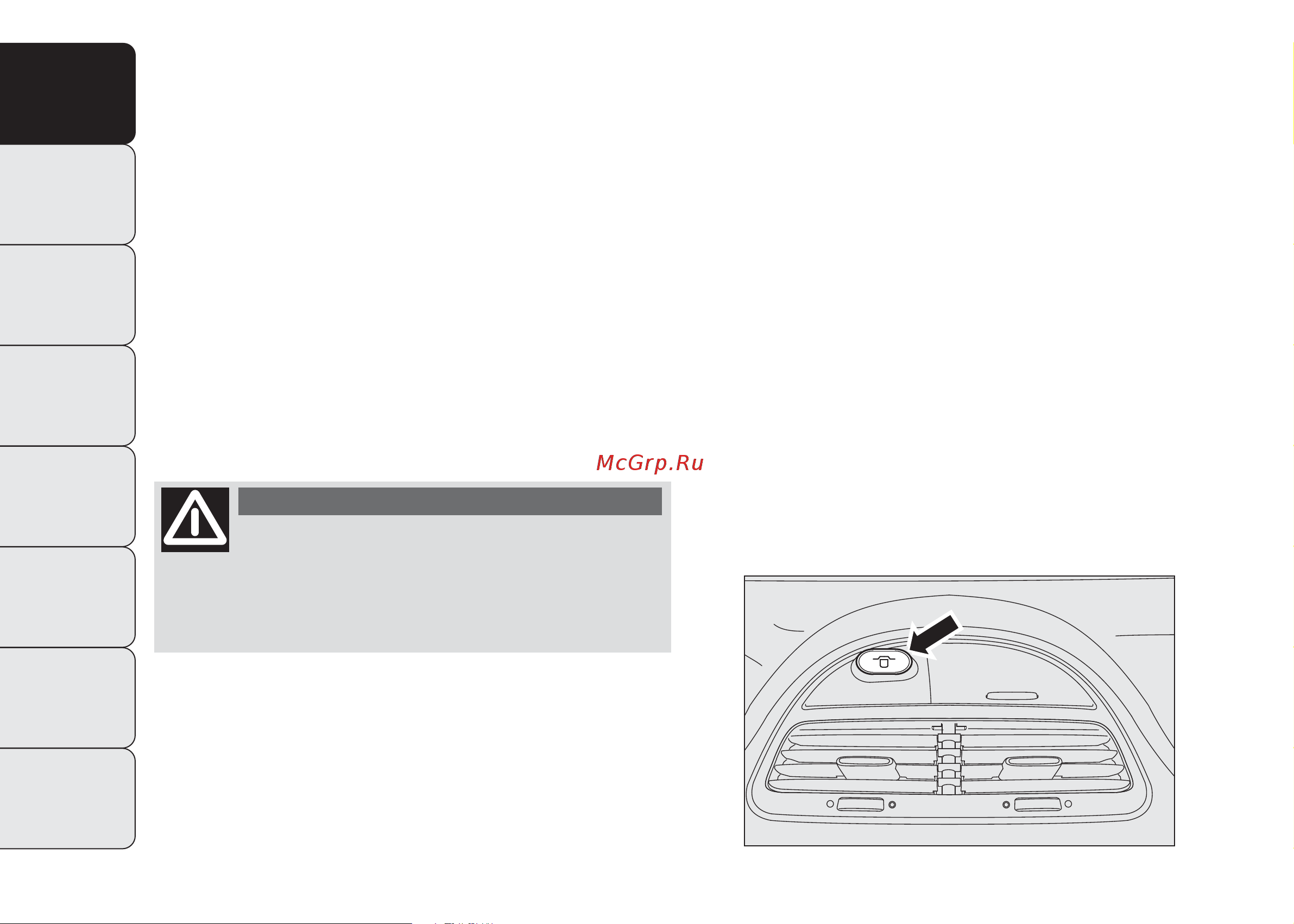

рис. 120
ПОДГОТОВИТЕЛЬНОЕ ОБОРУДОВАНИЕ
ДЛЯ УСТАНОВКИ ПОРТАТИВНОГО
НАВИГАТОРА
Для установки портативного навигатора вставьте
специальный опорный кронштейн в гнездо, показанное
на рис. 120.
❒ 2 среднечастотных динамика В на передних дверях
(диаметр 165 мм, мощность каждого 40 Вт);
❒ 2 широкополосных динамика на задних дверях и
боковых задних панелях (диаметр 130 мм, мощность
каждого 40 Вт);
❒ кабель радиоантенны;
❒ антенна.
Установка радиоприемника
Автомобильный радиоприемник должен быть
установлен вместо центрального ящика; в этом
положении соединение с кабелями подготовительного
оборудования удобно.
Чтобы вынуть ящик, нажмите в точках, показанных на
рис. около стопоров.
Подключение подготовительного
оборудования автомобиля должно
выполняться на станциях техобслуживания Fiat
с тем, чтобы предупредить возникновение
любой неполадки, которая может нарушить
безопасность автомобиля.
ВНИМАНИЕ
078-124 PUNTO EASY RUS 29/10/13 14.25 Pagina 120
