ПУСК ДВИГАТЕЛЯ
АВАРИЙНЫЙ ПУСК
Если контрольная лампа
Y
на приборной панели
продолжает гореть ровным светом, немедленно
обратитесь на станцию техобслуживания Fiat.
ЗАПУСК ДВИГАТЕЛЯ ОТ ВСПОМОГАТЕЛЬНОЙ БАТАРЕИ
– рис. 144
Если нет зарядки аккумулятора, можно запустить двигатель
с помощью другой аккумуляторной батареи, емкость
которой должна быть равна или немного выше
разряженного аккумулятора. Для проверки/замены
аккумулятора рекомендуется обратиться на станцию
техобслуживания Fiat.
АВАРИЙНОЕ СОСТОЯНИЕ
В аварийных ситуациях рекомендуется звонить по телефону горячей линии, указанному в гарантийной
книжке. Также на сайте www.fiat.com можно найти ближайшую к вам станцию техобслуживания Fiat.
Процедура запуска должна выполняться
опытным персоналом, так как
неправильные действия могут вызвать сильные
электрические разряды. Помимо этого, в
аккумуляторе содержится ядовитый и едкий
электролит. Избегайте попадания его на кожу и
в глаза. Не рекомендуется находиться вблизи от
аккумулятора с источниками открытого
пламени или зажженными сигаретами, чтобы не
спровоцировать появление искр.
ВНИМАНИЕ

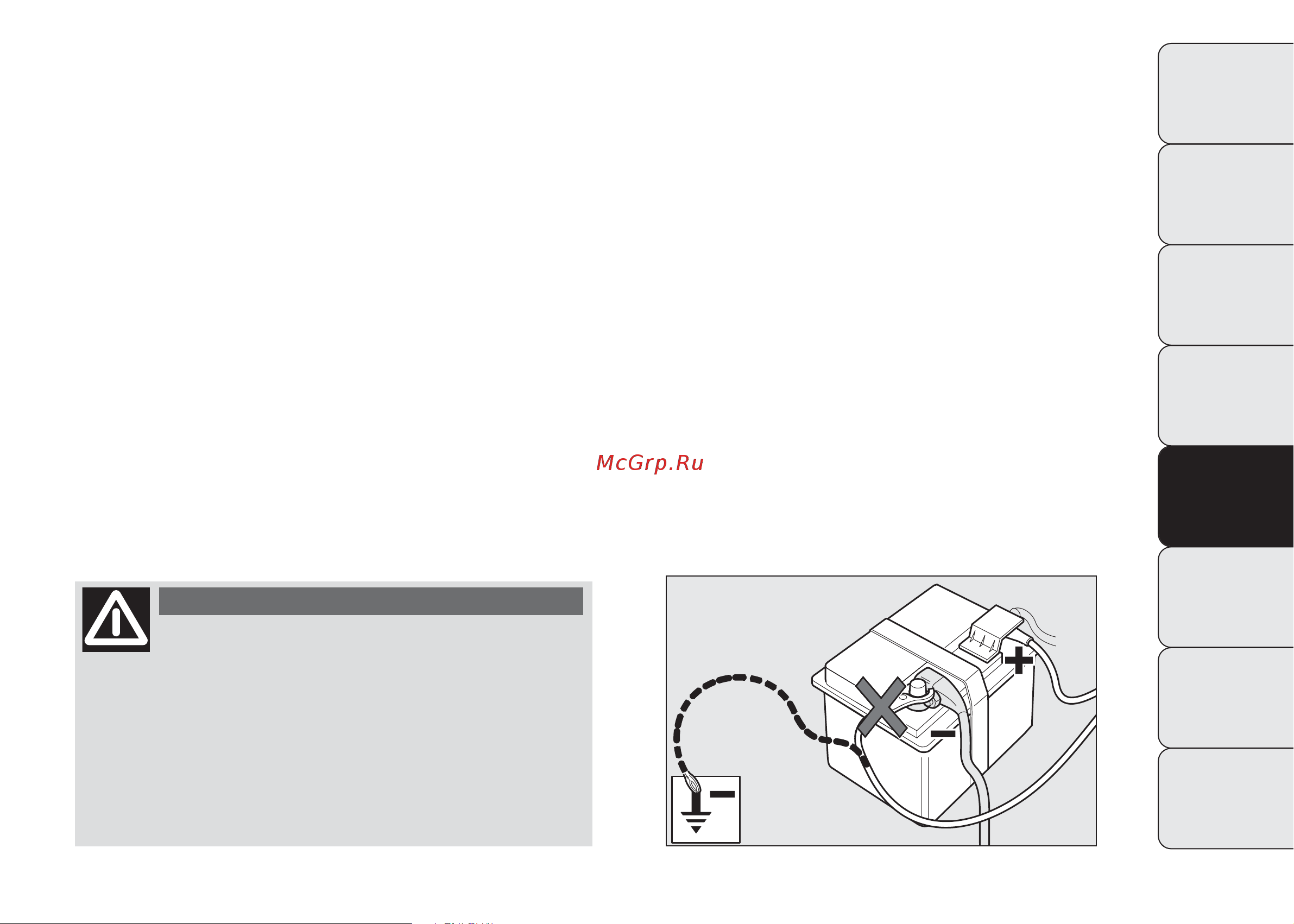

рис. 144
F0U00804m
173
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Для запуска двигателя выполните следующие действия:
❒
соедините положительные зажимы (знак + около
клеммы) двух аккумуляторов специальным кабелем;
❒
с помощью второго провода соедините
отрицательную клемму (–) вспомогательного
аккумулятора с точкой заземления
E
на двигателе или
на коробке передач запускаемого автомобиля;
❒
запустите двигатель;
❒
после запуска двигателя отсоедините провода
в обратном порядке.
Если после нескольких попыток двигатель не
запускается, не настаивайте понапрасну и обратитесь на
станцию техобслуживания Fiat.
