217
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

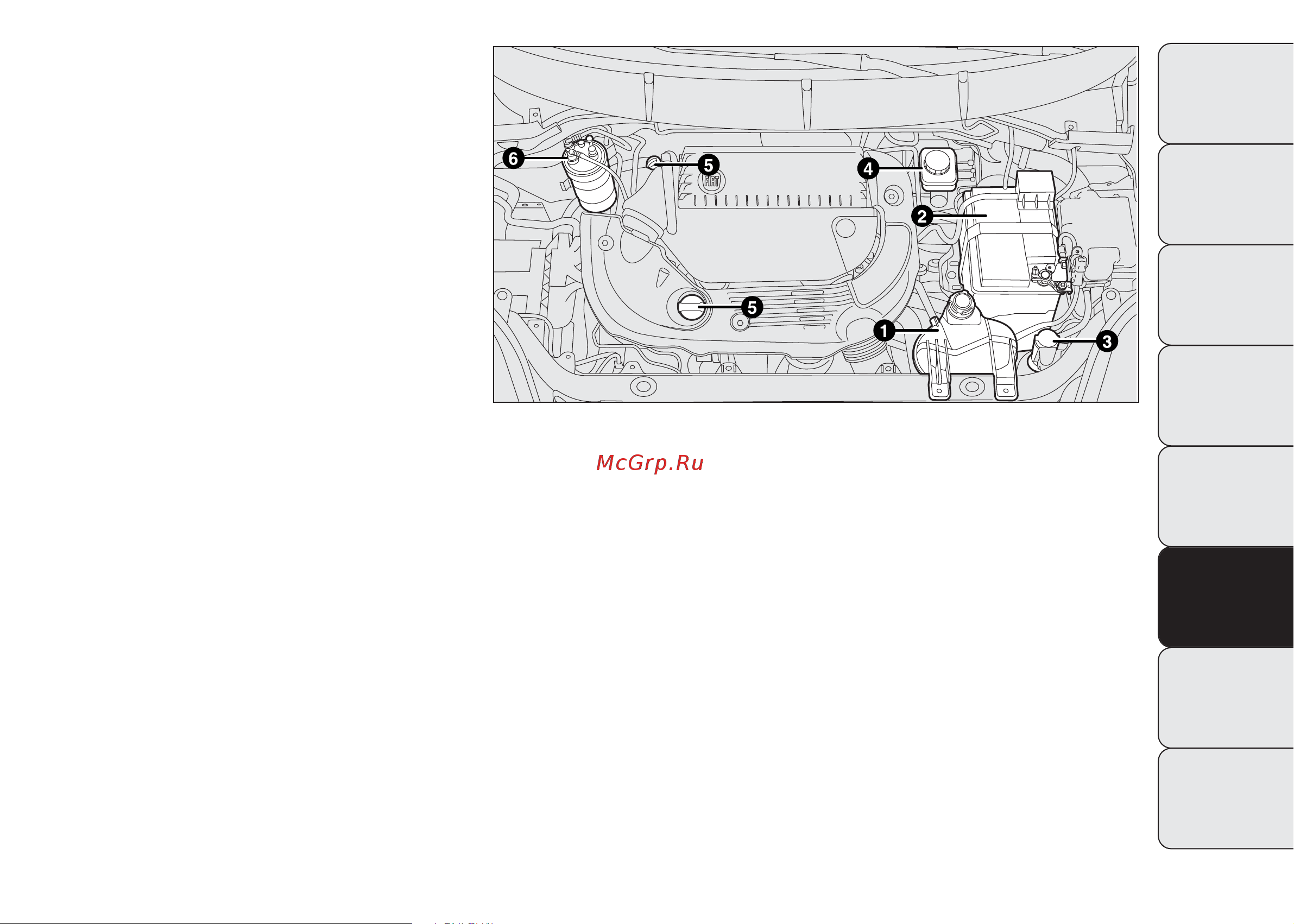

1. Охлаждающая жидкость двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло
рис. 199 – Комплектации 1.3 Multijet (Euro 5+)
F0U0641m
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 217
Содержание
- F i a t p u n t o 1
- Почему нужны оригинальные запчасти 2
- 032 punto easy rus 29 10 13 14 2 pagina 1 3
- К о м ф о р т б е з о п а с н о с т ь 3
- О к р у ж а ю щ а я с р е д а з н а ч е н и е п р и н а д л е ж н о с т и 3
- Оригинальные запчасти самый естественный выбор 3
- Э к с п л у а т а ц и о н н ы е к а ч е с т в а 3
- В руководстве по эксплуатации и техобслуживанию 6
- Дополнительное электрооборудование 6
- Заправка топливом 6
- Карта code 6
- Обязательно прочитайте 6
- Охрана окружающей среды 6
- Парковка автомобиля на воспламеняющихся материалах 6
- Плановое техобслуживание 6
- Пуск двигателя 6
- Знакомство с автомобилем 7
- Положение контрольно измерительных приборов контрольных ламп и органов управления может меняться в зависимости от модификации автомобиля 7
- Приборная панель 7
- Символы 8
- Система fiat code 8
- Ключи 9
- Сильные столкновения автомобиля могут повредить электронные компоненты ключа 9
- В случае смены владельца автомобиля необходимо чтобы новому владельцу были переданы все ключи и кодовая карта code card 10
- Внимание 10
- Нажимайте кнопку b держа ключ на расстоянии от тела особенно от глаз и легко портящихся предметов например одежда не оставляйте ключ без присмотра чтобы кто нибудь и особенно дети не могли взять его в руки и неосторожно нажать на кнопку 10
- Замена чехла пульта ду рис 7 12
- Запрос на получение дополнительных пультов дистанционного управления 12
- Знакомство с автомобилем 12
- Отработанные батарейки оказывают вредное воздействие на окружающую среду поэтому их следует выбрасывать в специальные емкости в соответствии с предписаниями законодательной нормы также батарейки можно сдавать на станциях техобслуживания fiat которые обеспечат их уничтожение 12
- Процедура замены чехла пульта ду показана на рисунке 12
- Система может узнавать до 8 пультов дистанционного управления в случае необходимости в получении нового пульта обратитесь на станцию техобслуживания fiat взяв с собой кодовую карту code card личный документ и документы подтверждающие собственность на автомобиль 12
- Системы безопасности 12
- Блокировку разблокировку пробки топливного бака для моделей рынков где предусмотрено 13
- Замки дверей 13
- Замок зажигания 13
- Знакомство с автомобилем 13
- Ключ приводит в действие 13
- Металлическая часть ключа a не регулируется 13
- Механический ключ рис 8 13
- Оборудование охранной сигнализации можно приобрести в линейке аксессуаров компании fiat 13
- Охранная сигнализация 13
- Системы безопасности 13
- 032 punto easy rus 29 10 13 14 2 pagina 12 14
- В таблице представлены основные функции автомобиля активируемые с помощью ключей с пультом дистанционного управления или без него 14
- Знакомство с автомобилем 14
- Предупреждение стекла опускаются вследствие команды разблокировки дверей стекла поднимаются в результате команды блокировки дверей 14
- Системы безопасности 14
- Внимание 15
- Ключ зажигания 15
- Внимание 16
- Панель приборов 17
- Приборы бортового компьютера 19
- Если стрелка температуры охлаждающей жидкости двигателя останавливается на красном участке циферблата немедленно выключите двигатель и обратитесь на станцию техобслуживания fiat 20
- Для моделей рынков где предусмотрено 21
- Многофункциональный дисплей 21
- Для моделей рынков где предусмотрено 22
- Многофункциональный дисплей с изменяемой конфигурацией 22
- И или для перехода в следующее окно или для подтверждения нужного выбора длительное нажатие для возврата к стандартному изображению дисплея 23
- Краткое нажатие кнопки для доступа в меню 23
- Служит для просмотра изображения вверх и в соответствующих настройках или для увеличения выведенного значения 23
- Служит для просмотра изображения вниз и в соответствующих настройках или для уменьшения выведенного значения 23
- Меню настройки многофункциональный дисплей многофункциональный дисплей с изменяемой конфигурацией 24
- Функции дисплея см раздел многофункциональный дисплей или многофункциональный дисплей с изменяемой конфигурацией 26
- Кнопкой или выберите yes чтобы подтвердить включение выключение или no чтобы отказаться от нее 34
- Кратко нажмите на кнопку menu esc на дисплей выводится сообщение подтверждающее сделанный выбор и система возвращается в окно меню или долго нажмите на эту кнопку чтобы вернуться в стандартное изображение окна без сохранения параметров 34
- На дисплее появляется сообщение о запросе подтверждения 34
- Нажмите кнопку menu esc выведите на дисплей сообщение bag pass off чтобы отключить или сообщение bag pass on чтобы включить кнопкой и и еще раз нажмите кнопку menu esc 34
- Бортовой компьютер 35
- Внимание 37
- Передние сиденья 37
- Внимание 38
- Всегда проверяйте блокировку положения сиденья в направляющих толчками вперед и назад 38
- Для максимальной безопасности установите спинку в прямое положение как следует прислонитесь к ней спиной и застегните ремень безопасности вплотную к торсу и тазу 38
- Задние сиденья 39
- Поверните ключ зажигания в положение mar и нажмите кнопку f чтобы включить выключить функцию включение подогрева обозначается встроенной в кнопку контрольной лампой 39
- Подогрев сидений рис 25 для моделей рынков где предусмотрено 39
- Система сложения задних сидений описана в параграфе расширение багажника в этом разделе 39
- Тканевая обивка в вашем автомобиле рассчитана на устойчивость к износу возникающему в результате обычной эксплуатации транспортного средства однако следует избегать сильного и или продолжительного трения по обивке аксессуарами одежды типа металлических пряжек заклепок застежек на липучках и прочего так как они действуя локально и с сильным нажимом на тканевые волокна могут привести к их разрыву и к дальнейшему повреждению обивки 39
- Внимание 40
- Подголовник 40
- Положение подголовников должно быть отрегулировано так чтобы на них опиралась голова а не шея только в таком случае подголовники выполняют свою защитную функцию 40
- Внимание 41
- Регулировочные операции должны проводиться только когда автомобиль остановлен и двигатель выключен 41
- Рулевое колесо 41
- Внимание 42
- Зеркала заднего обзора 42
- Категорически запрещается самовольно производить какие бы то ни было операции по замене узлов с последующим повреждением рулевого управления или рулевой колонки например установка противоугонной системы что помимо ухудшения эксплуатационных качеств транспортного средства и потери на него гарантии может привести к возникновению серьезных проблем связанных с безопасностью а также к несоответствию автомобиля условиям омологации 42
- Внимание 44
- Во время движения зеркала должны всегда находиться в положении 1 рис 32 44
- Наружное зеркало со стороны водителя имеет изогнутый профиль поэтому оно слегка искажает восприятие расстояния до отраженного предмета 44
- Верхний нерегулируемый дефлектор 2 центральные поворотные дефлекторы 3 боковые нерегулируемые дефлекторы 4 боковые поворотные дефлекторы 5 нижние дефлекторы для передних мест 6 нижние дефлекторы для задних мест 45
- Знакомство с автомобилем 45
- Система отопления и вентиляции 45
- Системы безопасности 45
- P 0 вентилятор выключен 47
- Для моделей рынков где предусмотрено 50
- Климат контроль с ручной регулировкой 50
- В системе используется охлаждающая жидкость r134a которая в случае случайной утечки не оказывает отрицательное воздействие на окружающую среду категорически запрещается использовать жидкость r12 несовместимую с компонентами системы 53
- Автоматический двухзонный климат контоль 54
- Для моделей рынков где предусмотрено 54
- Внимание 55
- При наличии низкой температуры наружного воздуха рекомендуется не пользоваться функцией рециркуляции внутреннего воздуха так как при этом могут быстро запотеть стекла 55
- Внимание 59
- Наружные осветительные приборы 59
- Очистка стекол 61
- Не пользуйтесь стеклоочистителем заднего стекла чтобы освободить заднее стекло от скоплений снега или льда при таких условиях если стеклоочиститель заднего стекла подвергается избыточной нагрузке срабатывает аварийный выключатель двигателя тормозящий действие стеклоочистителя в течение нескольких секунд если после этого действие устройства не возобновляется даже после повторного пуска ключом зажигания автомобиля обратитесь на станцию техобслуживания fiat 63
- Для моделей рынков где предусмотрено 64
- Круиз контроль регулятор постоянной скорости 64
- В случае неустойчивой работы или неисправности устройства поверните ручку a в положение off и обратитесь на станцию техобслуживания fiat 65
- Внимание 65
- Во время движения с включенным устройством не переводите рычаг переключения передач в нейтральное положение 65
- Плафоны внутреннего освещения 66
- Устройства управления 68
- Внимание 71
- Если после столкновения чувствуется запах топлива или если замечены утечки из системы подачи топлива не включайте оборудование во избежание опасности возникновения пожара 71
- Для моделей рынков где предусмотрено внутри перчаточного ящика может находиться отделение для карточек а для ручки в и для мелких предметов с 72
- Знакомство с автомобилем 72
- Оборудование салона 72
- Отделения в перчаточном ящикеi рис 57 72
- Перчаточный ящик рис 56 72
- Системы безопасности 72
- Ящик открывается за ручку a внутри ящика предусмотрено отделение для документов 72
- 077 punto easy rus 29 10 13 14 3 pagina 71 73
- Боковой ящик для мелких вещей 73
- Знакомство с автомобилем 73
- Отделение a рис 60 находится на центральной консоли перед рычагом стояночного тормоза 73
- Отделение на центральной консоли 73
- Системы безопасности 73
- Ящик a рис 59 находится с левой стороны от рулевого колеса он расположен на панели приборов для открытия и закрытия ящика служит ручка в в крышке рис 58 73
- 077 punto easy rus 29 10 13 14 3 pagina 73 75
- Знакомство с автомобилем 75
- На центральной консоли автомобиля предусмотрены отсеки для размещения телефонных карт и компакт дисков 75
- Отсек для карт рис 66 75
- Подставки под банки рис 64 65 75
- Подстаканники подставки для банок расположены на центральной консоли автомобиля два перед и один за рычагом стояночного тормоза 75
- Системы безопасности 75
- Внимание 76
- Прикуриватель сильно нагревается обращайтесь с ним осторожно и следите чтобы дети его не трогали опасность возникновения пожара и или ожогов 76
- 077 punto easy rus 29 10 13 14 3 pagina 76 78
- Знакомство с автомобилем 78
- Она открывается крышкой a 78
- Розетка находится в багажнике с левой стороны от пластиковой опоры задней полки рис 72 78
- Системы безопасности 78
- Электрическая розетка для моделей рынков где предусмотрено 78
- Ящик а рис 73 находится в центре панели приборов крышка ящика в открывается нажатием на имеющуюся на ней кнопку 78
- Ящик для мелких вещей в панели приборов 78
- Для моделей рынков где предусмотрено 79
- Открывающаяся крыша sky dome 79
- Внимание 80
- Двери 82
- Внимание 84
- После включения устройства dead lock двери автомобиля открыть изнутри нельзя поэтому прежде чем выйти убедитесь что в автомобиле нет людей если разрядилась батарейка в ключе с ду устройство можно отключить только с помощью металлического жала ключа который должен быть для этого вставлен в замки обеих передних дверей как описано ранее в таком случае устройство продолжает действовать только для задних дверей 84
- Внимание 85
- Пользуйтесь системой блокировки дверей всегда для перевозки детей в автомобиле 85
- Внимание 86
- Стеклоподъемники 87
- Внимание 88
- Система управления стеклоподъемниками соответствует нормативным требованиям 2000 4 ce по вопросу защиты пассажиров высовывающихся из окон автомобиля 88
- Внимание 89
- Неправильное пользование электрическими стеклоподъемниками может оказаться опасным до и во время действия устройства всегда проверяйте чтобы пассажиры не были подвержены опасности повреждений которые могут быть вызваны как самим стеклом в движении так и личными вещами затянутыми или сдавленными им во время перемещения при выходе из автомобиля всегда вынимайте ключ из замка зажигания чтобы неожиданно включенные стеклоподъемники не стали причиной опасности для оставшихся в автомобиле людей 89
- Багажное отделение 90
- Знакомство с автомобилем 90
- Крышка багажника может быть также открыта кнопкой r пульта ду рис 89 90
- Нажмите кнопку a рис 88 90
- Открытие крышки багажника 90
- Открытие крышки багажника пультом ду сопровождается двойной вспышкой указателей поворота 90
- Системы безопасности 90
- Внимание 91
- Капот двигателя 95
- Внимание 97
- Из соображений безопасности капот должен быть всегда хорошо закрыт во время движения поэтому всегда проверяйте правильное закрытие и блокировку капота если в ходе движения вы замечаете что устройство блокировки не сработало немедленно остановитесь и закройте капот должным образом 97
- Накрышный багажник крепление для лыж 97
- Неправильное положение опорной штанги может привести к резкому падению капота все операции должны выполняться только когда автомобиль остановлен 97
- Внимание 98
- Фары 99
- Внимание 101
- Система abs 101
- Система abs максимально использует доступное сцепление колес с грунтом но она не в силах его увеличить поэтому в любом случае необходимо проявлять осторожность на скользком дорожном покрытии не рискуя зря 101
- Срабатывание системы abs указывает на то что близок предел сцепления между шинами и дорожным полотном надо замедлить движение чтобы привести скорость в соответствие с доступной силой сцепления 101
- В момент срабатывания системы abs и биения тормозной педали не ослабляйте давление и продолжайте сильно нажимать на педаль это обеспечит минимальный тормозной путь автомобиля при учете условий дорожного полотна 102
- Внимание 102
- При включении только контрольной лампы x на панели приборов вместе с сообщением на многофункциональном дисплее для моделей рынков где предусмотрено немедленно остановите автомобиль и обратитесь на ближайшую станцию техобслуживания fiat возможная утечка жидкости из гидравлической системы наносит ущерб действию тормозов как традиционного типа так и с антиблокировочной системой колес 102
- Внимание 103
- Для моделей рынков где предусмотрено 103
- Система стабилизации движения esp electronic stability program 103
- Внимание 105
- Для правильной работы систем esp и asr необходимо чтобы шины на всех колесах были одного и того же типа в идеальном состоянии и предусмотренных размеров 105
- Внимание 106
- Наличие системы не должно позволять водителю зря и необоснованно рисковать в процессе управления автомобилем поведение при управлении автомобилем должно всегда соответствовать условиям дорожного покрытия обзора и интенсивности дорожного движения ответственность за безопасность дорожного движения всегда и при всех обстоятельствах лежит на водителе 106
- Если при повороте ключа зажигания в положение mar контрольная лампа 107
- Можно проверить с помощью специальных приборов имеющихся у представителей службы регулирования дорожного движения следует придерживаться действующих норм в стране эксплуатации автомобиля 107
- Не загорается или если во время движения она загорается ровным светом или мигает вместе с сообщением на многофункциональном дисплее где предусмотрено как можно быстрей обратитесь на станцию техобслуживания fiat работу контрольной лампы 107
- Система eobd 107
- Рулевого управления dualdrive 108
- Электроусилитель 108
- Внимание 109
- Для моделей рынков где предусмотрено 109
- Система контроля давления в шинах t p m s 109
- Внимание 110
- Внимание 111
- Для моделей рынков где предусмотрено 113
- Система start stop 113
- Внимание 117
- Для замены аккумулятора обратитесь на станицию техобслуживания fiat тип heavy duty и характеристики новой батареи должны соответствовать параметрам заменяемого аккумулятора 117
- Внимание 118
- Для моделей рынков где предусмотрено 119
- Парковочные датчики 119
- Система gear shift indicator 119
- Внимание 120
- Для правильной работы системы необходимо чтобы датчики были всегда очищены от грязи снега и льда во время очистки датчиков внимательно следите за тем чтобы их не поцарапать и не повредить не пользуйтесь для этого сухими грубыми или жесткими тряпками датчики следует мыть чистой водой с добавлением шампуня для машин 120
- Ответственность за правильную парковку и за прочие опасные маневры всегда лежит на водителе перед выполнением таких маневров всегда проверяйте чтобы в радиусе их действия не было людей особенно детей и животных парковочные датчики радары помогают водителю который однако никогда не должен ослаблять свое внимание при выполнении потенциально опасных маневров даже на низкой скорости 120
- Для моделей рынков где предусмотрено 121
- Радиоприемник 121
- Внимание 122
- Подготовительное оборудование для установки портативного навигатора 122
- Подключение подготовительного оборудования автомобиля должно выполняться на станциях техобслуживания fiat с тем чтобы предупредить возникновение любой неполадки которая может нарушить безопасность автомобиля 122
- Будьте внимательны при установке дополнительных спойлеров дисков из легкого сплава и несерийных колпаков колеса они могут снизить качество вентиляции тормозов и соответственно их эффективность в условиях резких и многократных торможений или во время движения автомобиля по длинным спускам также проверяйте чтобы ничто коврики и проч не мешало ходу педалей 123
- Внимание 123
- Принадлежности покупаемые пользователем 123
- В автомобилях с дизельным двигателем допускается заправка только автомобильным дизельным топливом в соответствии с европейскими требованиями en590 использование других типов топлива или смесей может непоправимым образом повредить двигатель и привести к последующей потере гарантией силы за нанесенный ущерб при случайном заполнении бака топливом другого типа не заводите двигатель и опорожните топливный бак если двигатель проработал на таком топливе даже совсем недолго необходимо опорожнить не только топливный бак но и всю систему подачи топлива 124
- Заправка автомобиля 124
- Внимание 125
- Не приближайтесь к горловине бака с источниками открытого пламени или с зажженными сигаретами опасность возникновения пожара не приближайте лицо к горловине бака чтобы не дышать вредными испарениями 125
- Охрана окружающей среды 125
- Внимание 126
- Во время обычной работы глушитель с катализатором выхлопных газов сильно нагревается поэтому не рекомендуется парковать автомобиль на воспламеняющихся материалах трава сухие листья елочные иголки и проч опасность возникновения пожара 126
- Во время обычной работы сажевый фильтр выхлопных газов dpf для моделей рынков где предусмотрено сильно нагревается поэтому не рекомендуется парковать автомобиль на воспламеняющихся материалах трава сухие листья елочные иголки и проч опасность возникновения пожара 126
- Внимание 127
- Ремни безопасности 127
- Системы безопасности 127
- Внимание 128
- Для моделей рынков где предусмотрено 128
- Система s b r 128
- Внимание 129
- Преднатяжители 129
- Преднатяжитель может использоваться только один раз после его срабатывания обратитесь на станцию техобслуживания fiat для замены 129
- Столкновения вибрации или точечный нагрев свыше 100 c максимальной продолжительностью 6 часов в области преднатяжителя могут вызвать его повреждение или срабатывание при необходимости проведения работ на этих компонентах обращаться в сервисные центры fiat 129
- Внимание 130
- Внимание 131
- Каждый ремень безопасности должен использоваться только одним человеком не перевозите детей на коленях с использованием одного ремня безопасности для защиты взрослого и ребенка не пристегивайте к пассажирам какие бы то ни было предметы 131
- Категорически запрещается демонтировать и портить части ремня безопасности и преднатяжителя любые операции с ремнями должна выполняться квалифицированным персоналом всегда обращайтесь на станцию техобслуживания fiat 131
- После воздействия на ремни безопасности сильных нагрузок например в случае дтп необходимо заменить ремни безопасности вместе с креплениями крепежными болтами и преднатяжителями даже если на ремне нет видимых повреждений он мог потерять свою эластичность 131
- Безопасная перевозка детей 132
- Внимание 133
- Внимание 134
- Группа 2 134
- Группа 3 134
- Дети весом от 15 до 25 кг могут пристегиваться непосредственно ремнями безопасности автомобиля рис 131 функция сиденья в этом случае заключается только в том чтобы правильно разместить ребенка относительно ремней безопасности чтобы плечевая ветвь ремня охватывала грудь ребенка а не шею а поясная ветвь таз а не живот 134
- Для детей весом от 22 до 36 кг существуют специальные подушки обеспечивающие правильное положение ремня безопасности 134
- На рис 132 показан пример правильного положения ребенка на заднем сиденье автомобиля 134
- На рисунке крепление кресла показано только в качестве примера при установке кресла следуйте инструкциям по установке предоставленным производителем кресла в обязательном порядке 134
- При росте более 1 50 м дети должны пристегиваться ремнями безопасности как взрослые 134
- Внимание 136
- Подготовка для установки детского кресла isofix universale 136
- При включенной подушке безопасности переднего пассажира никогда не устанавливайте детские кресла на переднее сиденье против хода автомобиля в случае дорожно транспортного происшествия подушка безопасности может стать причиной получения ребенком смертельных травм независимо от степени тяжести самого дтп вызвавшего срабатывание подушки безопасности рекомендуется всегда перевозить детей в детском кресле установленном на заднее сиденье автомобиля так как это наиболее защищенное место в случае дорожно транспортного происшествия 136
- Более подробную информацию об установке и или использованию детского кресла см руководство прилагаемое изготовителем к креслу 137
- В линейке аксессуаров fiat представлены модели детского автокресла isofix universale duo plus и g 0 1 137
- Внимание 137
- Установка детского кресла должна выполняться только на остановленном автомобиле при правильном креплении кресла к специально подготовленным кронштейнам слышны щелчки подтверждающие что кресло закреплено должным образом всегда соблюдайте инструкции по установке снятию и позиционированию кресла которые изготовитель обязан всегда к нему прилагать 137
- Iuf соответствует системам удержания детских автокресел isofix установленных по направлению движения универсального типа с третьей верхней точкой крепления прошедших омологацию для использования в соответствующей весовой группе il соответствует особым системам удержания детских автокресел типа isofix специально разработанным и сертифицированным для данного типа автомобиля для установки детского автокресла переднее сиденье необходимо сдвинуть вперед 138
- В приведенной ниже таблице в соответствии с европейским нормативным актом ece 16 показана возможность установки детских кресел isofix universali на сиденья с креплениями isofix 138
- Соответствие пассажирских сидений для установки на них детских кресел isofix universali 138
- Внимание 139
- Не приклеивайте клейкие этикетки и прочие предметы на руль на крышку подушек безопасности со стороны пассажира или на боковую облицовку со стороны крыши не кладите ничего на приборную панель со стороны пассажира так как предметы могут помешать правильному раскрытию подушки к примеру мобильные телефоны и серьезно повредить людей в автомобиле 139
- Передние подушки безопасности 139
- 146 punto easy rus 29 10 13 14 5 pagina 138 140
- Передняя подушка безопасности со стороны водителя рис 136 140
- Передняя подушка безопасности со стороны пассажира рис 137 140
- Рис 136 140
- Рис 137 140
- Устройство представляет собой мгновенно надувающуюся подушку находящуюся в специальном отсеке в центре рулевого колеса 140
- Устройство представляет собой мгновенно надувающуюся подушку находящуюся в специальном отсеке приборной панели размеры которой значительно больше по сравнению с подушкой со стороны водителя 140
- Внимание 141
- 146 punto easy rus 29 10 13 14 5 pagina 140 142
- Аварийное состояние 142
- Знакомство с автомобилем 142
- Контрольные лампы и сообщения 142
- Передняя подушка безопасности пассажира и детские автокресла внимание 142
- Пуск и управление автомобилем 142
- Системы безопасности 142
- Технические характеристики 142
- Техобслуживание и уход 142
- Указатель 142
- Боковые подушки безопасности 144
- Внимание 144
- Чтобы вручную отключить действие передней и боковой подушки безопасности для защиты грудной клетки и таза side bag для моделей рынков где предусмотрено справляйтесь по разделу знакомство с автомобилем в параграфе многофункциональный дисплей с изменяемой конфигурацией 144
- 146 punto easy rus 29 10 13 14 5 pagina 143 145
- Боковые передние подушки безопасности для защиты грудной клетки и таза side bag рис 139 для моделей рынков где предусмотрено 145
- Боковые подушки безопасности для защиты головы window bag рис 140 для моделей рынков где предусмотрено 145
- Оконные подушки безопасности шторки одна с правой и одна с левой стороны автомобиля расположены за боковой обшивкой крыши и покрыты специальной внутренней отделкой подушки служат для защиты головы сидящих впереди и сзади людей в случае бокового удара за счет большой площади развертки 145
- Рис 139 145
- Рис 140 145
- Устройства размещаются в спинке сидений и представляют собой мгновенно надувающиеся подушки служащие для защиты грудной клетки и таза сидящих в автомобиле людей в случае бокового удара средней высокой степени тяжести 145
- Внимание 146
- Не прислоняйте голову руки и локти к дверям окнам и к участкам раскрытия боковой подушки безопасности для защиты головы оконная подушка безопасности во избежание повреждений во время надувания подушки 146
- Никогда не высовывайте голову руки и локти из окон автомобиля 146
- Внимание 147
- Внимание 148
- Внимание 149
- Пуск двигателя 149
- Пуск и управление автомобилем 149
- В мигающем режиме в течение 60 секунд после пуска двигателя или во время длительного его провертывания указывает на неисправность системы предварительного нагрева свечей зажигания если двигатель запускается автомобилем можно пользоваться но необходимо как можно быстрей обратиться на станицию техобслуживания fiat 150
- Включение контрольной лампы 150
- Внимание 152
- Никогда не оставляйте детей одних в автомобиле без присмотра выходя из машины всегда вынимайте ключ из замка зажигания и уносите его с собой 152
- Стоянка 152
- Внимание 153
- Во время управления автомобилем не держите руку на рычаге переключения передач так как даже небольшое усилие с течением времени может привести к износу внутренних элементов коробки передач 153
- Для правильного переключения передач следует выжимать педаль сцепления до конца поэтому на полу под педальным механизмом не должно быть никаких препятствий следите чтобы дополнительные коврики были хорошо расправлены и не мешали движению педалей 153
- Использование механической коробки передач 153
- Экономия топлива 154
- Буксировка прицепов 156
- В случае оснащения автомобиля системой abs ее действие не распространяется на тормозную систему прицепа на скользких покрытиях необходимо проявлять повышенную осторожность 156
- Внимание 156
- Запрещается вносить изменения в тормозную систему автомобиля для управления тормозами прицепа тормозная система прицепа должна быть полностью независима от тормозной системы автомобиля 156
- Внимание 158
- После установки устройства отверстия под крепежные винты следует герметизировать чтобы не было утечек выхлопного газа 158
- Внимание 159
- Для шин с индексом скорости q максимально допустимая скорость движения составляет 160 км ч с индексом т она не должна превышать 190 км ч с индексом н она не должна превышать 210 км ч при строгом соблюдении ограничений скорости указанных в правилах дорожного движения 159
- Зимние шины 159
- Внимание 160
- Хранение автомобиля 160
- Цепи противоскольжения 160
- Контрольные лампы и сообщения 161
- Внимание 164
- Внимание 166
- Контрольная лампа указывает также на возможные неисправности контрольной лампы в этом случае неисправность обозначается прерывистым миганием контрольной лампы более чем 4 секунды в таком случае контрольная лампа может не указывать на возможные неисправности в системах безопасности необходимо обратиться на станцию техобслуживания fiat для немедленной проверки системы 167
- Наличие воды в системе подачи топлива может привести к серьезным повреждениям в системе впрыска и стать причиной сбоев в работе двигателя если контрольная лампа c загорается в некоторых исполнениях вместе с сообщением на дисплее следует как можно быстрей обратиться на станцию техобслуживания fiat для продува топливной системы если такой сигнал появляется сразу после заправки автомобиля топливом вода скорее всего попала в топливный бак следует немедленно выключить двигатель и обратиться на станцию техобслуживания fiat 168
- Внимание 170
- Скорость автомобиля должна всегда соответствовать условиям дорожного движения климатическим условиям и действующим правилам дорожного движения возможно выключение двигателя и при горящей контрольной лампе фильтра dpf однако часто повторяющиеся прерывания процесса регенерации могут вызвать слишком быструю отработку моторного масла поэтому рекомендуется всегда сначала дождаться выключения контрольной лампы следуя вышеприведенным указаниям а затем выключать двигатель не рекомендуется заканчивать процесс регенерации фильтра dpf при остановленном автомобиле 170
- Аварийное состояние 175
- Пуск двигателя 175
- Внимание 176
- Замена колеса 176
- Запасное колесо автомобиля в комплекте предназначено именно для данной модели не следует использовать его для установки на автомобилях других моделей а также для установки на свой автомобиль запасного колеса от других транспортных средств колесные шпильки особенны для каждой модели не используйте их для автомобилей 176
- Следует известить других водителей о том что автомобиль неподвижен в соответствии с действующими нормами включить аварийную сигнализацию установить треугольник аварийной остановки и т д пассажиры должны выйти из автомобиля особенно если он тяжело нагружен во время замены колеса пассажирам следует держаться в стороне от движущегося транспорта поставьте автомобиль на стояночный тормоз 176
- Внимание 177
- Вставьте рукоятку l для работы с домкратом и поднимите автомобиль так чтобы между землей и колесом появился зазор в несколько сантиметров 178
- Предупредите других пассажиров о своем намерении поднять автомобиль при подъеме автомобиля никто не должен находиться рядом с ним и не должен его трогать до тех пор пока он не будет вновь опущен 178
- С помощью приспособления f рис 147 распрямите домкрат таким образом чтобы его верхняя часть g вошла в фиксатор h 178
- Системы безопасности 178
- Внимание 181
- Для моделей рынков где предусмотрено 181
- Комплект для быстрого ремонта шин fix go automatic 181
- Внимание 182
- Внимание 183
- Замените баллончик содержащий герметик с просроченным сроком годности не выбрасывайте баллончик и герметик в окружающую среду их уничтожение должно выполняться при соблюдении национальных и местных нормативных правил 183
- Наденьте защитные перчатки входящие в комплект срочного ремонта шин 183
- Внимание 184
- Наклейку для обозначения шины обработанной с помощью комплекта срочного ремонта приклейте на хорошо видное водителю место управляйте автомобилем с осторожностью особенно на поворотах скорость не должна превышать 80 км ч не разгоняйтесь и не тормозите резко 184
- Не следует продолжать движение если давление опустилось ниже 1 8 бар шина повреждена слишком сильно и комплект для срочного ремонта fix go automatic не может обеспечить нужной непроницаемости обратитесь на станцию техобслуживания fiat 184
- Внимание 185
- Обязательно сообщите что ремонт шины выполнен с помощью комплекта для срочного ремонта передайте информационную брошюру персоналу который будет заниматься дальнейшим ремонтом шины обработанной с помощью комплекта для срочного ремонта 185
- Внимание 186
- Замена лампы 186
- Замена лампы прибора наружного освещения 189
- Замена лампы внутреннего освещения 195
- Замена плавких предохранителей 198
- Внимание 199
- 208 punto easy rus 29 10 13 14 0 pagina 198 200
- Блок на панели приборов рис 185 200
- Для доступа к блоку предохранителей на приборной панели нужно открутить винты a рис 184 и снять крышку 200
- Доступ к предохранителям 200
- Предохранители автомобиля собраны на трех блоках расположенных на панели приборов в моторном отсеке и внутри багажного отделения с левой стороны 200
- Системы безопасности 200
- 208 punto easy rus 29 10 13 14 0 pagina 199 201
- Блок предохранителей в моторном отсеке рис 187 201
- Для доступа к блоку предохранителей расположенному рядом с аккумулятором нужно снять соответствующую защитную крышку рис 186 действуя в указанных стрелкой точках 201
- Системы безопасности 201
- 208 punto easy rus 29 10 13 14 0 pagina 200 202
- Блок предохранителей в багажном отделении рис 189 202
- Для доступа к блоку предохранителей с левой стороны багажного отделения откройте соответствующий смотровой люк как показано на рис 188 202
- Системы безопасности 202
- Блок на панели приборов рис 185 203
- Предохранитель только в некоторых моделях 203
- Сводная таблица предохранителей 203
- Электрические устройства предохранитель номинал а 203
- Зарядка аккумуляторной батареи 206
- В аккумуляторе содержится ядовитый и едкий электролит избегайте попадания его на кожу и в глаза батарея должна заряжаться в хорошо проветриваемом помещении вдали от источников открытого пламени или возможных источников искр во избежание опасности возгорания и взрыва 207
- Внимание 207
- Внимание 208
- Не пытайтесь зарядить замерзшую аккумуляторную батарею сначала необходимо дождаться полного ее оттаивания в противном случае батарея может взорваться если аккумуляторная батарея замерзла следует передать ее квалифицированному персоналу для проверки чтобы убедиться что внутренние компоненты не повреждены и в корпусе нет трещин в противном случае возможно подтекание ядовитого и едкого электролита 208
- Поднятие автомобиля 208
- Буксировка автомобиля 209
- Внимание 209
- Внимание 210
- Плановое техобслуживание 211
- Техобслуживание и уход 211
- График планового техобслуживания 212
- Для комплектаций с бензиновым двигателем экологический класс евро 4 евро 5 евро 6 212
- Месяцы 24 48 72 96 120 144 212
- Пробег в тысячах километров 30 60 90 120 150 180 212
- Месяцы 24 48 72 96 120 144 213
- Пробег в тысячах километров 30 60 90 120 150 180 213
- Дизельный двигатель экологического класса евро 5 214
- Месяцы 24 48 72 96 120 214
- Пробег в тысячах километров 35 70 105 140 175 214
- Если автомобиль эксплуатируется преимущественно в городских условиях моторное масло и масляный фильтр следует менять каждые 12 месяцев 215
- Периодические проверки 216
- Эксплуатация автомобиля в тяжелых условиях 216
- Внимание 217
- Проверка уровня эксплуатационных жидкостей 217
- 232 punto easy rus 30 10 13 11 3 pagina 216 218
- Аккумуляторная батарея 218
- Жидкость для стеклоомывателя 218
- Моторное масло 218
- Охлаждающая жидкость двигателя 218
- Рис 197 комплектации 1 turbo multi air 218
- Тормозная ждкость 218
- 232 punto easy rus 30 10 13 11 3 pagina 217 219
- Аккумуляторная батарея 219
- Жидкость для стеклоомывателя 219
- Моторное масло 219
- Охлаждающая жидкость двигателя 219
- Системы безопасности 219
- Тормозная ждкость 219
- 232 punto easy rus 30 10 13 11 3 pagina 218 220
- Выньте маслощуп в протрите его не оставляющей следов ветошью и вставьте опять вновь выньте маслощуп и проверьте чтобы уровень масла был между отметками min и max на щупе 220
- Для всех комплектаций кроме 0 twinair turbo 105cv 220
- Моторное масло рис 200 201 202 203 220
- Проверка уровня моторного масла выполняется когда автомобиль стоит на ровной горизонтальной площадке примерно через 5 мин после останова двигателя 220
- Рис 200 комплектации 0 twinair turbo 105cv 220
- Рис 201 комплектации 1 и 1 220
- Рис 202 комплектации 1 turbo multi air 220
- Рис 203 комплектация 1 multijet 220
- Внимание 221
- Не доливайте масло характеристики которого отличаются от характеристик уже имеющегося в двигателе масла 221
- Отработавшее моторное масло и масляные фильтры содержат опасные для окружающей среды вещества рекомендуется производить замену моторного масла и масляного фильтра на станции техобслуживания fiat который должным образом оборудован для сбора и переработки таких материалов при соблюдении норм защиты окружающей среды и положений закона 221
- Соблюдайте меры предосторожности при работе с горячим двигателем опасность получения ожогов следует помнить что при горячем двигателе может включиться электровентилятор и стать причиной получения травм будьте внимательны если на вас надет шарф галстук и другие развевающиеся предметы одежды они могут быть втянуты движением подвижных органов 221
- В системе охлаждения двигателя используется защитный антифриз parafl 222
- Внимание 222
- Нельзя смешивать с любой другой жидкостью если это произойдет не запускайте двигатель и обратитесь на станцию техобслуживания fiat 222
- Охлаждающая жидкость должна доливаться того же типа что уже залитая в систему охлаждения двигателя жидкость parafl 222
- Система охлаждения двигателя герметизирована в случае необходимости пробку бачка следует заменить на такую же оригинальную иначе работа системы может быть нарушена не снимайте пробку с бачка при горячем двигателе опасность получения ожогов 222
- Внимание 223
- Если температура опускается до 20 c используйте tutela professional sc35 в неразведенном виде 223
- Жидкости tutela professional sc35 и 50 воды в зимний период 223
- Жидкости tutela professional sc35 и 70 воды в летний период 223
- Жидкость стеклоомывателя ветрового и заднего стекла омывателя фар рис 205 223
- Используйте смесь воды и жидкости tutela professional sc35 в следующих пропорциях 223
- Не отправляйтесь в поездку с пустым бачком стеклоомывателя работа стеклоомывателя значительно улучшает видимость 223
- Некоторые добавки для стеклоомывателей которые имеются в продаже легко воспламеняются в моторном отсеке имеются горячие детали при соприкосновении с которыми возможно возгорание 223
- Проверяйте уровень жидкости в бачке 223
- Чтобы добавить жидкость снимите крышку a 223
- Внимание 224
- На емкости указывает на синтетическую тормозную жидкость отличая ее от жидкостей минерального происхождения использование тормозной жидкости минерального типа приводит к необратимым повреждениям специальных резиновых прокладок в тормозной системе 224
- Не допускайте попадания агрессивной тормозной жидкости на лакокрасочное покрытие автомобиля если это произошло немедленно смойте ее водой 224
- Символ 224
- Тормозная жидкость токсична и агрессивна в случае попадания на кожу немедленно помойте зараженные участки водой с нейтральным моющим средством и обильно ополосните при попадании тормозной жидкости внутрь немедленно обратитесь к врачу 224
- Внимание 225
- Воздушный фильтр 225
- Фильтр пыльцы 225
- Аккумуляторная батарея 226
- Внимание 226
- Внимание 227
- Если автомобиль не используется длительное время в условиях сильных морозов снимите аккумулятор и перенесите его в отапливаемое помещение в противном случае он может замерзнуть 227
- При работе с аккумулятором или поблизости от него всегда надевайте специальные очки для защиты глаз 227
- Колеса и шины 228
- Внимание 229
- Резиновые шланги 229
- Внимание 230
- Движение с изношенными щетками стеклоочистителей опасно поскольку снижает видимость в плохую погоду 230
- Стеклоочиститель 230
- Кузов 232
- Моющие средства загрязняют природные воды мойку автомобиля производите только в специально отведенных для этого местах должным образом оснащенных для сбора и очистки моечных жидкостей 233
- Внимание 234
- Для чистки салона автомобиля запрещается использовать легковоспламеняющиеся вещества смеси на основе углеводородов или очищенный бензин в ходе очистки при трении могут образовываться электростатические разряды которые могут стать причиной возгорания не храните в автомобиле аэрозольные баллоны опасность взрыва не допускайте нагрева аэрозольных баллонов до температуры выше 50 c в жаркую погоду температура в салоне может значительно превысить это значение 234
- Салон 234
- Идентификационные данные автомобиля 235
- Технические характеристики 235
- Коды двигателя исполнение кузова 237
- Двигатель 238
- Общие положения 238
- Multijet 75cv 239
- Multijet 85cv 239
- Евро 5 239
- Общие положения 239
- Внесение изменений в конструкцию системы подачи топлива или ее неквалифицированный ремонт без учета технических особенностей системы могут стать причиной возникновения неисправностей и привести к возгоранию 240
- Внимание 240
- Подача топлива 240
- Трансмиссия 240
- Подвеска 241
- Рулевой механизм 241
- Тормоза 241
- Колеса 242
- В случае использования цельных колпаков ступицы колеса с пружинным креплением к диску из листовой стали а также бывших в употреблении шин с защитой обода rim protector не устанавливайте колпаки ступиц колеса применение несоответствующих шин и колпаков может привести к неожиданной потере давления в шине 243
- Внимание 243
- Индекс нагрузки грузоподъемность 243
- Максимально допустимая скорость для зимних шин 243
- Обозначение максимально допустимой скорости 243
- 258 punto easy rus 30 10 13 11 5 pagina 242 244
- Multijet 75cv 244
- Multijet 85cv 244
- Turbo multi air 244
- Twinair turb 244
- В комплекте зимние шины диск шина 244
- Исполнение диски шины запасное колесо 244
- 155 156 165 200 165 172 246
- Максимально допустимая скорость в км час после первого периода эксплуатации автомобиля 246
- Рабочие характеристики 246
- Размеры 247
- Размеры указаны в мм и относятся к автомобилю с установленными стандартными шинами значение высоты для незагруженного автомобиля объем багажного отсека 247
- 1 1 turbo multi air 248
- Двигателем 248
- Масса 248
- Модификации с бензиновым 248
- Заливка жидкостей 250
- Жидкости и смазки 252
- Использование смазок характеристики которых отличаются от указанных выше может вызвать повреждения двигателя не покрываемые гарантией 252
- Моторное масло которым оснащен ваш автомобиль было тщательно разработано и протестировано для соответствия требованиям по графику планового техобслуживания постоянное использование указанных смазочных материалов обеспечивает характеристики расхода топлива и количества выбросов качество смазочного материала является определяющим для работы и срока службы двигателя 252
- Жидкость для стеклоомывателя ветрового стекла заднего стекла 253
- Защитная жидкость для радиатора 253
- Материалов для правильной работы автомобиля жидкости и смазки применения 253
- Применение качественные характеристики жидкостей и смазочных оригинальные сфера 253
- Смазочные масла и консистентные смазки для передачи движения 253
- Топливная добавка 253
- Тормозная жидкость 253
- Городской цикл холодный пуск и имитация движения автомобиля в городских условиях 254
- Значения расхода топлива из нижеприведенных таблиц определены на основе сертификационных испытаний предписанных соответствующими европейскими директивами для определения расхода топлива используются следующие процедуры 254
- На трассе имитация движения автомобиля вне города с частым ускорением на всех передачах скорость передвижения в диапазоне от 0 до 120 км час 254
- Предупреждение характер маршрута дорожная ситуация атмосферные явления стиль управления общее состояние автомобиля оснащение комплектация принадлежности использование климат контроля загруженность автомобиля наличие груза на крыше и другие условия которые ухудшают аэродинамические свойства или сопротивляемость влияют на изменения показателей расхода топлива 254
- Расход согласно действующей европейской директиве литров 100 км 254
- Расход топлива 254
- Смешанный расход определяется при учете 37 городского цикла и 63 цикла вне города 254
- Выброс c 255
- Из нижеприведенной таблицы относятся к смешанному расходу топлива 255
- Показатели выброса c 255
- Обращение с автомобилем в конце срока службы 256
- Указатель 261
