111

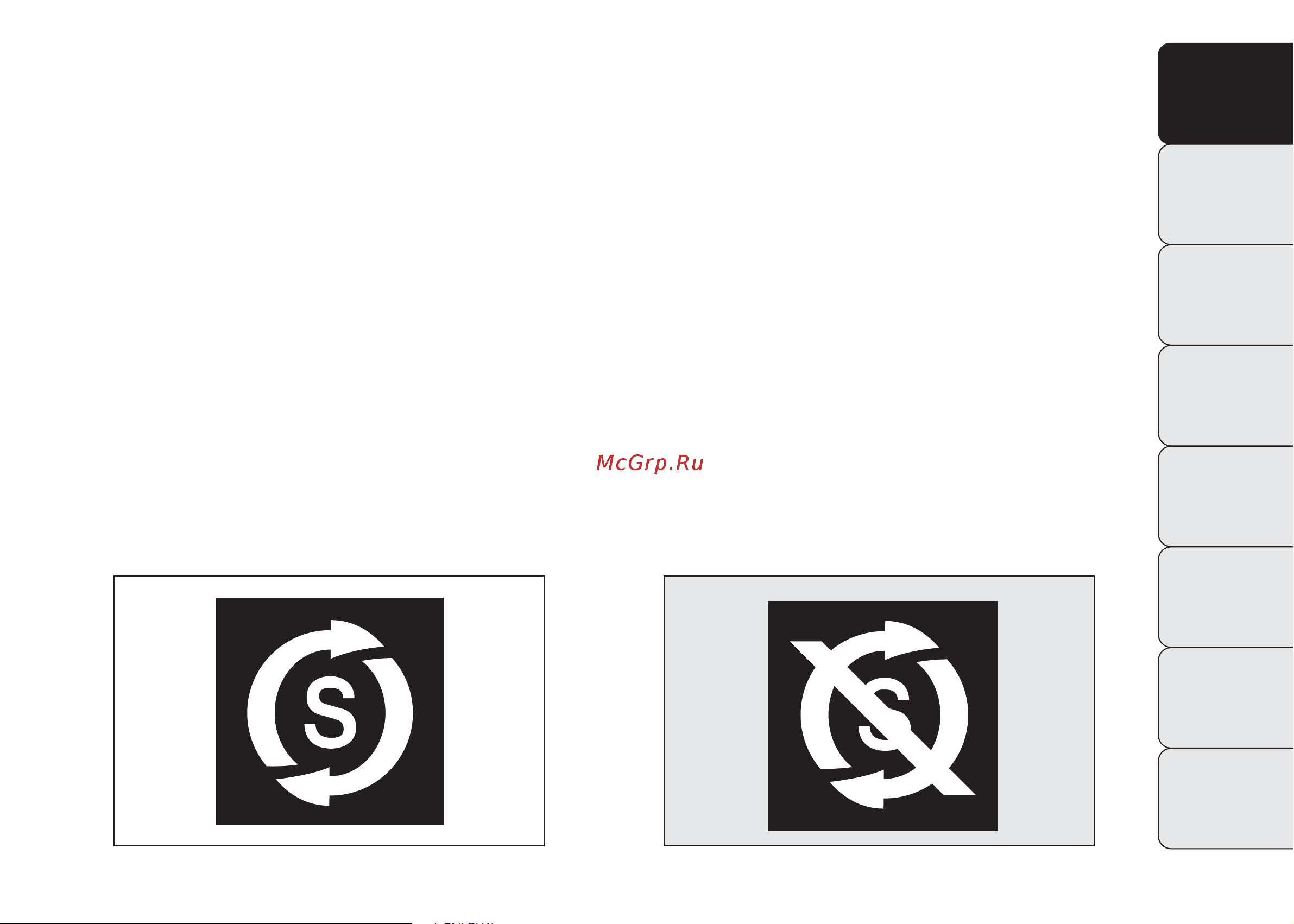

F0U0200m
рис. 110
F0U0201m
рис. 111
При наличии КПП типа Dualogic
(для моделей/рынков, где предусмотрено)
Двигатель останавливается в момент останова автомобиля
при нажатой педали тормоза. Данное условие можно
сохранить без нажатия педали тормоза, если рычаг
переключения передач установлен на N.
Примечание: автоматический останов двигателя
происходит только после достижения автомобилем
скорости выше 10 км/ч; такая функция предусмотрена для
того, чтобы предупредить повторяющиеся остановы
двигателя во время очень медленного движения.
Об останове двигателя сигнализирует контрольная лампа
– рис. 110 на панели приборов (зависит от оснащения
автомобиля).
Повторный пуск двигателя
При наличии ручной КПП
Чтобы вновь включить двигатель, нажмите на педаль
сцепления.
СИСТЕМА START&STOP
(для моделей/рынков, где предусмотрено)
ВВЕДЕНИЕ
Устройство Start&Stop автоматически останавливает
двигатель всякий раз, когда автомобиль останавливается,
и вновь его запускает, когда водитель возобновляет
движение.
Такая система повышает кпд автомобиля за счет снижения
показателей расхода, уменьшения выбросов в атмосферу
вредных газов и акустического загрязнения среды. Система
включается при каждом включении двигателя автомобиля.
РЕЖИМЫ РАБОТЫ
Останов двигателя
При наличии ручной КПП
Когда автомобиль остановлен, двигатель останавливается
при рычаге переключения передач в нейтральном
положении и при отпущенной педали сцепления.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
078-124 PUNTO EASY RUS 29/10/13 14.24 Pagina 111
