КОЛЕСА И ШИНЫ
Проверяйте давление во всех шинах, включая запасное
колесо, раз в две недели и перед длительными
поездками. Такая проверка должна осуществляться на
холодных шинах.
Во время движения давление в шинах увеличивается.
Правильное значение давления накачки шин см.
в параграфе «Колеса» раздела «Технические
характеристики».

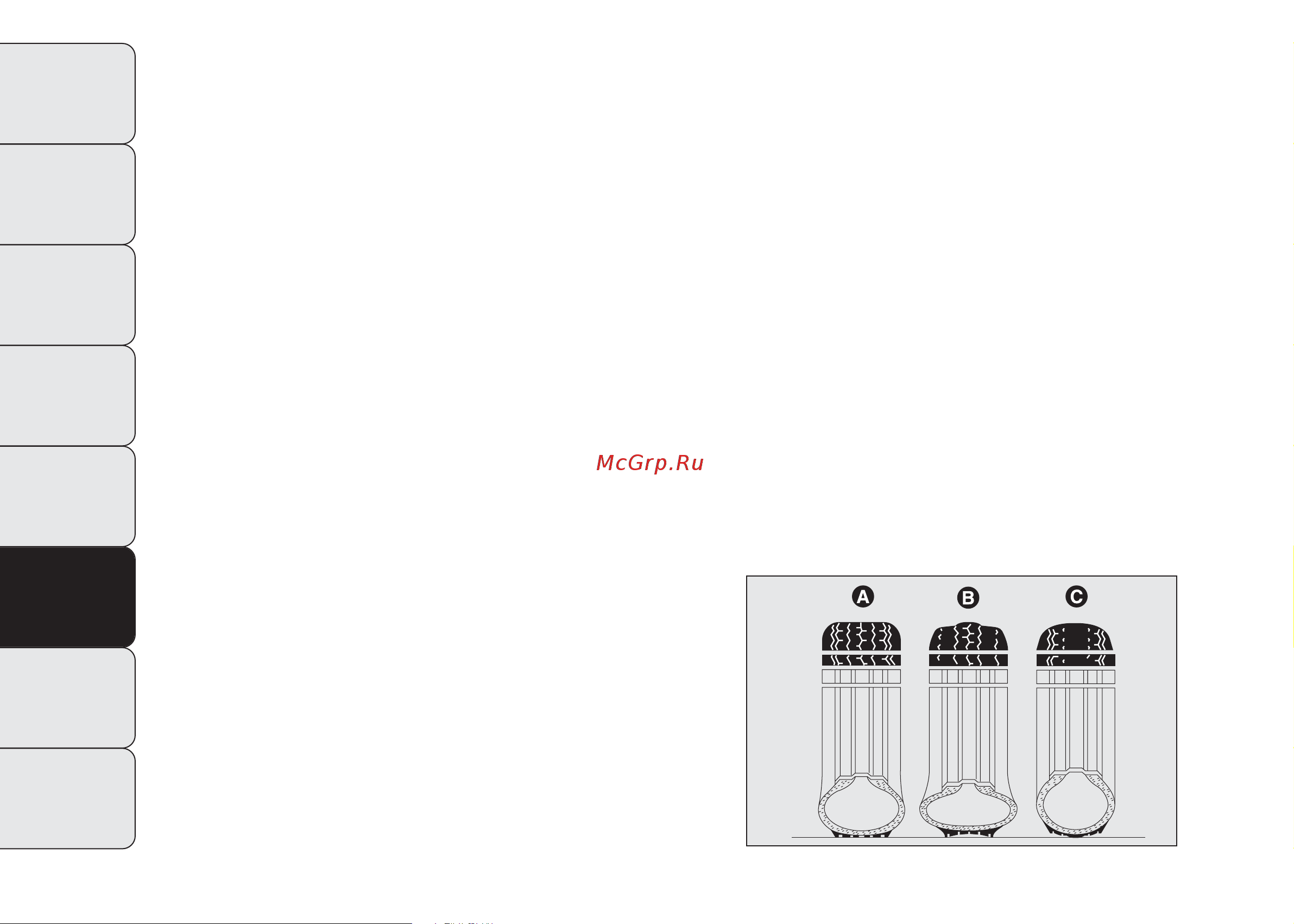

Неверное давление воздуха в шинах вызывает их
быстрый износ – рис. 207:
A правильное давление: протектор изнашивается
равномерно
B недостаточное давление: протектор больше
изнашивается по краям
C повышенное давление: протектор больше
изнашивается по центру
Шины необходимо менять, когда толщина протектора
достигает 1,6 мм. В любом случае соблюдайте
действующие нормы страны эксплуатации автомобиля.
ПРЕДУПРЕЖДЕНИЯ
❒
По возможности избегайте резких торможений и
резких ускорений с места, сильных ударов о борт
тротуара, ям на дороге или препятствий любого
характера. Длительная езда по пересеченной
местности может стать причиной повреждения шин.
❒
Периодически проверяйте шины на наличие боковых
порезов, вздутий или неравномерного износа
протектора. В таком случае обращайтесь на станцию
техобслуживания Fiat.
❒
Избегайте движения с сильной перегрузкой: в этом
случае можно серьезно повредить колеса и шины.
❒
В случае прокола шины немедленно остановитесь
и замените ее во избежание серьезного повреждения
самой шины, колесного диска, а также деталей
подвески и рулевого управления.
❒
Шины подвержены старению, даже если редко
используются. Признаками старения являются
трещины протектора и боковин шин. В любом случае
шины, установленные более шести лет назад, должны
быть проверены квалифицированным персоналом.
Не следует также забывать о необходимости
тщательной проверки состояния запасного колеса.
❒
При замене всегда устанавливайте только новые
шины, не используйте шины сомнительного
происхождения.
F0U0289m
рис. 207
