Fiat PUNTO 2013 [198/273] Замена плавких предохранителей
![Fiat PUNTO 2013 [198/273] Замена плавких предохранителей](/views2/1925191/page198/bgc6.png)
F0U0170
рис. 182
F0U0169m
рис. 181
196
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒

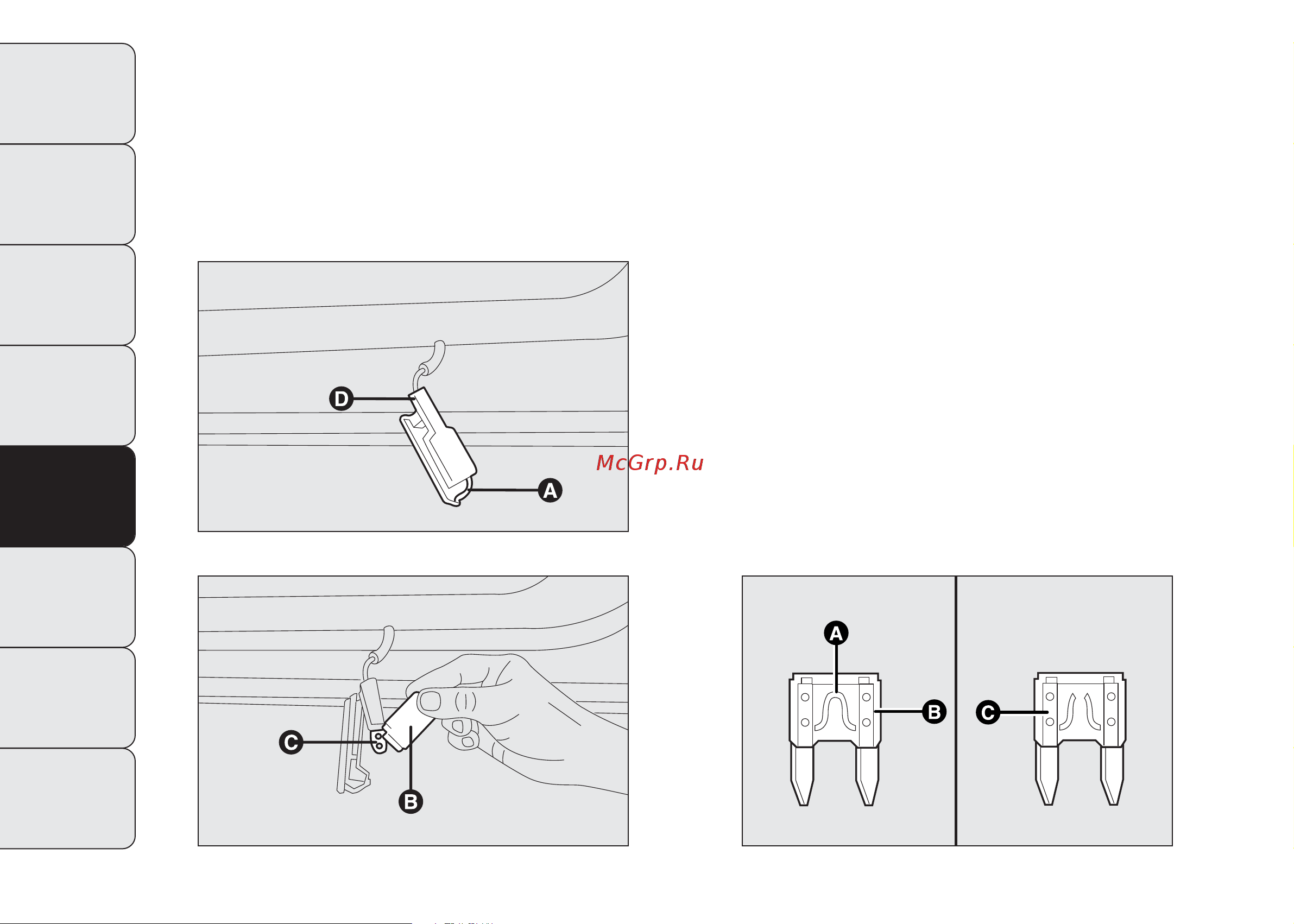

установите ламповый плафон, сначала вставив его со
стороны D – рис. 181 и затем с другой стороны, чтобы
был слышен щелчок блокировки.
F0U0171m
рис. 183
ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ ПОЛОЖЕНИЯ
Предохранители служат для защиты
электрооборудования; они срабатывают в случае его
неисправности или неправильных с ним действий.
При возникновении неисправности прибора следует
проверить соответствующий защитный предохранитель.
Проводниковый элемент A – рис. 183 не должен
прерываться. В противном случае замените
перегоревший предохранитель на другой такой же силы
тока (того же цвета).
B целый предохранитель;
C предохранитель с нарушенным токопроводящим
элементом.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 196
