ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДУПРЕЖДЕНИЕ Описание процедуры зарядки
аккумуляторной батареи приводится только в качестве
справочной информации. Для выполнения этой
операции рекомендуется обращаться на станцию
техобслуживания Fiat.
Зарядка должна проводиться медленно при низкой силе
зарядного тока в течение 24 часов. Быстрая зарядка с
высокой силой зарядного тока может вызвать
повреждение аккумуляторной батареи.
КОМПЛЕКТАЦИИ БЕЗ СИСТЕМЫ Start&Stop

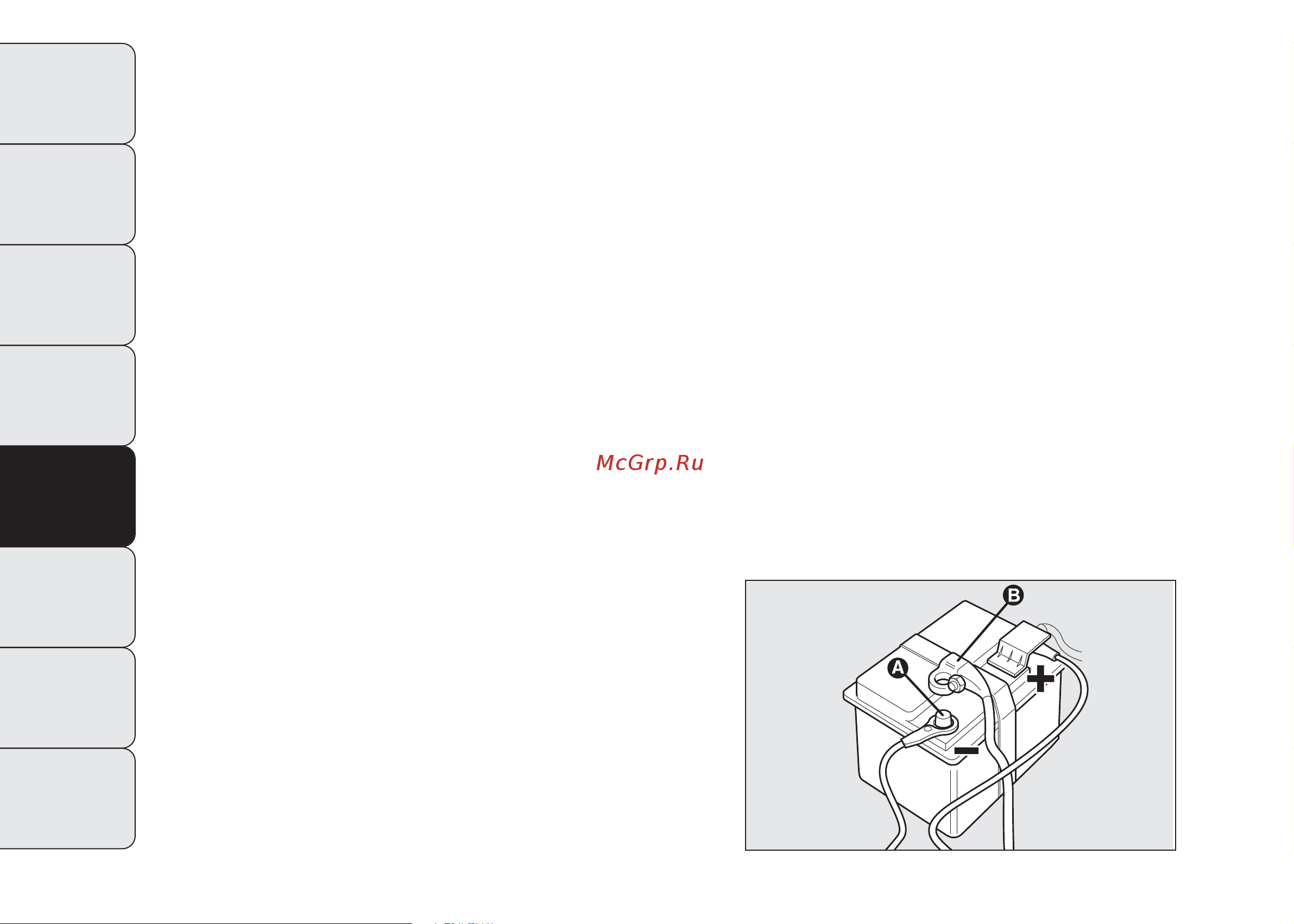

рис. 190
Зарядка аккумуляторной батареи выполняется
следующим образом:
❒
отсоедините клемму В – рис. 190 от минусового вывода
А аккумуляторной батареи;
❒
подсоедините провода зарядного устройства
к клеммам аккумуляторной батареи, соблюдая
полярность;
❒
включите зарядное устройство;
❒
по окончании зарядки отключите зарядное устройство
прежде, чем отсоединить аккумуляторную батарею;
❒
снова соедините клемму В с минусовым выводом А
аккумуляторной батареи.
рис. 190
F0U0805m
