87
F0U0085m

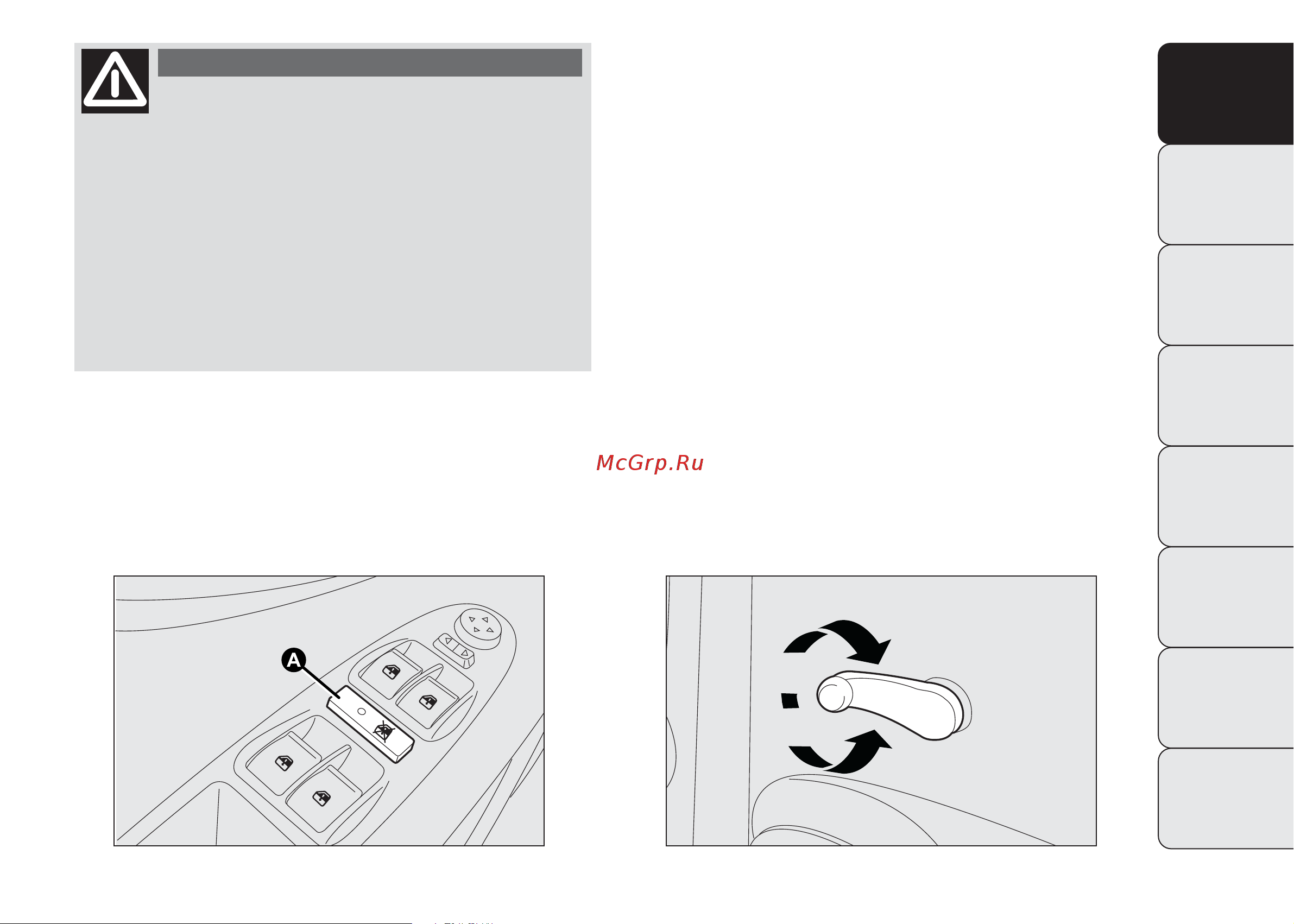

рис. 86
F0U0086m
рис. 87
Инициализация стеклоподъемников
В результате случайного отключения аккумуляторной
батареи или размыкания защитного предохранителя
необходимо вновь инициализировать действие
стеклоподъемников.
Процедура инициализации
❒ вручную приведите обучаемое стекло в крайнее
верхнее положение;
❒ по достижении стеклом крайнего верхнего положения
продолжайте держать нажатой кнопку подъема стекла
еще в течение не менее 1 секунды.
ЗАДНИЕ СТЕКЛОПОДЪЕМНИКИ С РУЧНЫМ
УПРАВЛЕНИЕМ (5-дверные модели) – рис. 87
(для моделей/рынков, где предусмотрено)
Для открытия и закрытия стекла служит соответствующая
приводная рукоятка.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Неправильное пользование
электрическими стеклоподъемниками
может оказаться опасным. До и во время
действия устройства всегда проверяйте, чтобы
пассажиры не были подвержены опасности
повреждений, которые могут быть вызваны как
самим стеклом в движении, так и личными
вещами, затянутыми или сдавленными им во
время перемещения. При выходе из автомобиля
всегда вынимайте ключ из замка зажигания,
чтобы неожиданно включенные
стеклоподъемники не стали причиной опасности
для оставшихся в автомобиле людей.
ВНИМАНИЕ
078-124 PUNTO EASY RUS 29/10/13 14.24 Pagina 87
