Fiat PUNTO 2013 [242/273] Колеса
![Fiat PUNTO 2013 [242/273] Колеса](/views2/1925191/page242/bgf2.png)
F0U0193m
рис. 215
КОЛЕСА
ДИСКИ И ШИНЫ
Диски из штампованной стали или легкосплавные.
Бескамерные шины
с радиальным кордом. Перечень шин, рекомендованных
для установки на автомобиль, приведен в техническом
паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае несоответствия данных,
приведенных в «Руководстве по эксплуатации» и в
техническом паспорте, достоверными считаются данные
технического паспорта.
В целях безопасности движения все колеса автомобиля
необходимо комплектовать шинами одной модели и
типоразмера.
ПРЕДУПРЕЖДЕНИЕ Не пытайтесь устанавливать камеры
в бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
Диск из штампованной стали.
Бескамерная шина.
ГЕОМЕТРИЯ КОЛЕС
Схождение передних колес: + 1 ±1 мм
Полное схождение задних колес: + 1,7 ±2 мм
Значения относятся к автомобилю в исправном
состоянии.

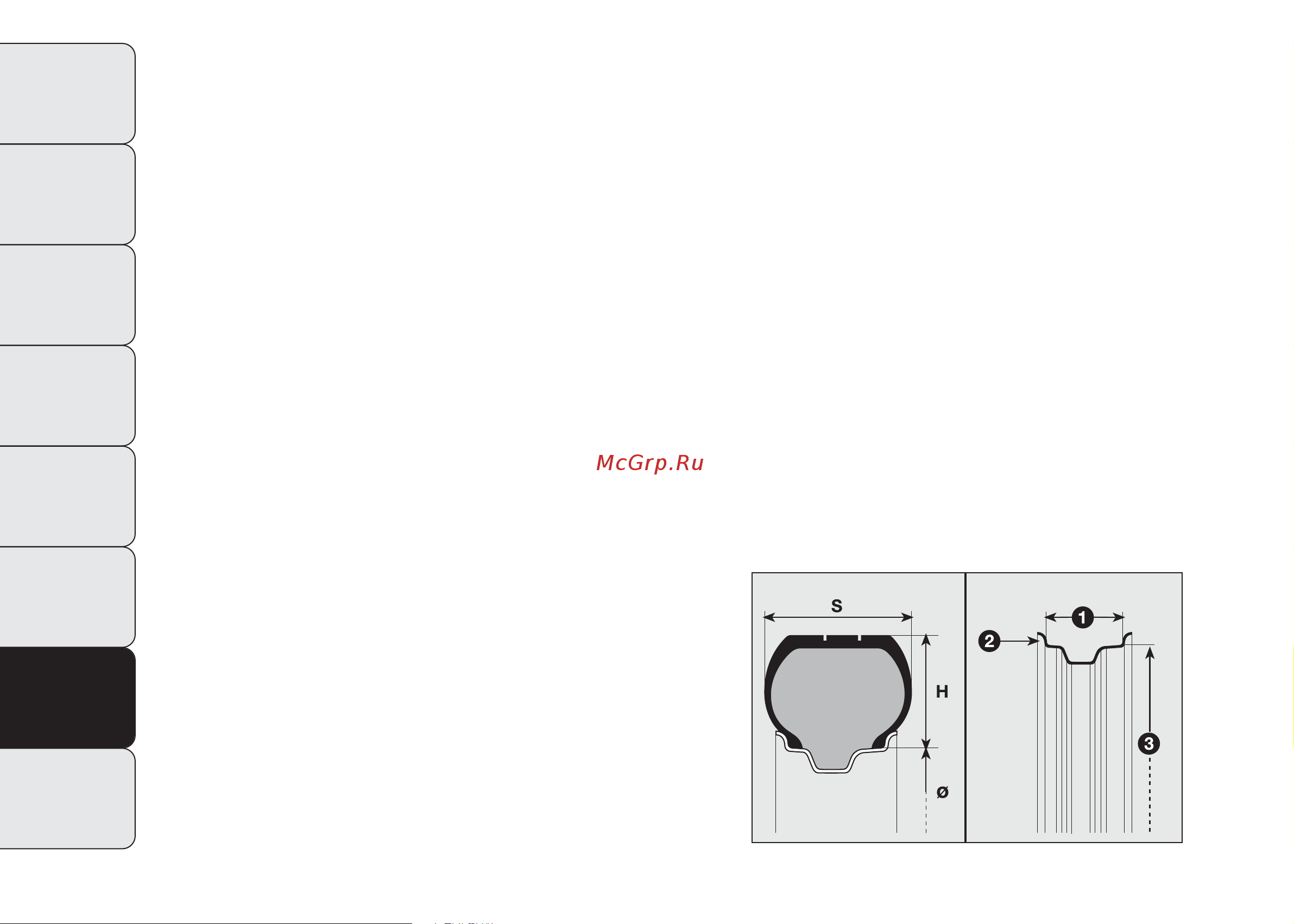

МАРКИРОВКА ШИН – рис. 215
Пример: 175/65 R 15 84T
175 = номинальная ширина (S – расстояние между
бортами шины в мм)
65 = процентное отношение высоты/ширины (H/S)
R = радиальная шина
15 = посадочный диаметр диска в дюймах (Ø)
84 = индекс нагрузки (грузоподъемность)
T = Обозначение максимально допустимой скорости.
240
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
233-258 PUNTO EASY RUS 30/10/13 11.15 Pagina 240
