БУКСИРОВКА АВТОМОБИЛЯ
Буксировочное кольцо поставляется в комплекте с
автомобилем и находится в ящике для инструментов под
ковриком багажного отделения.

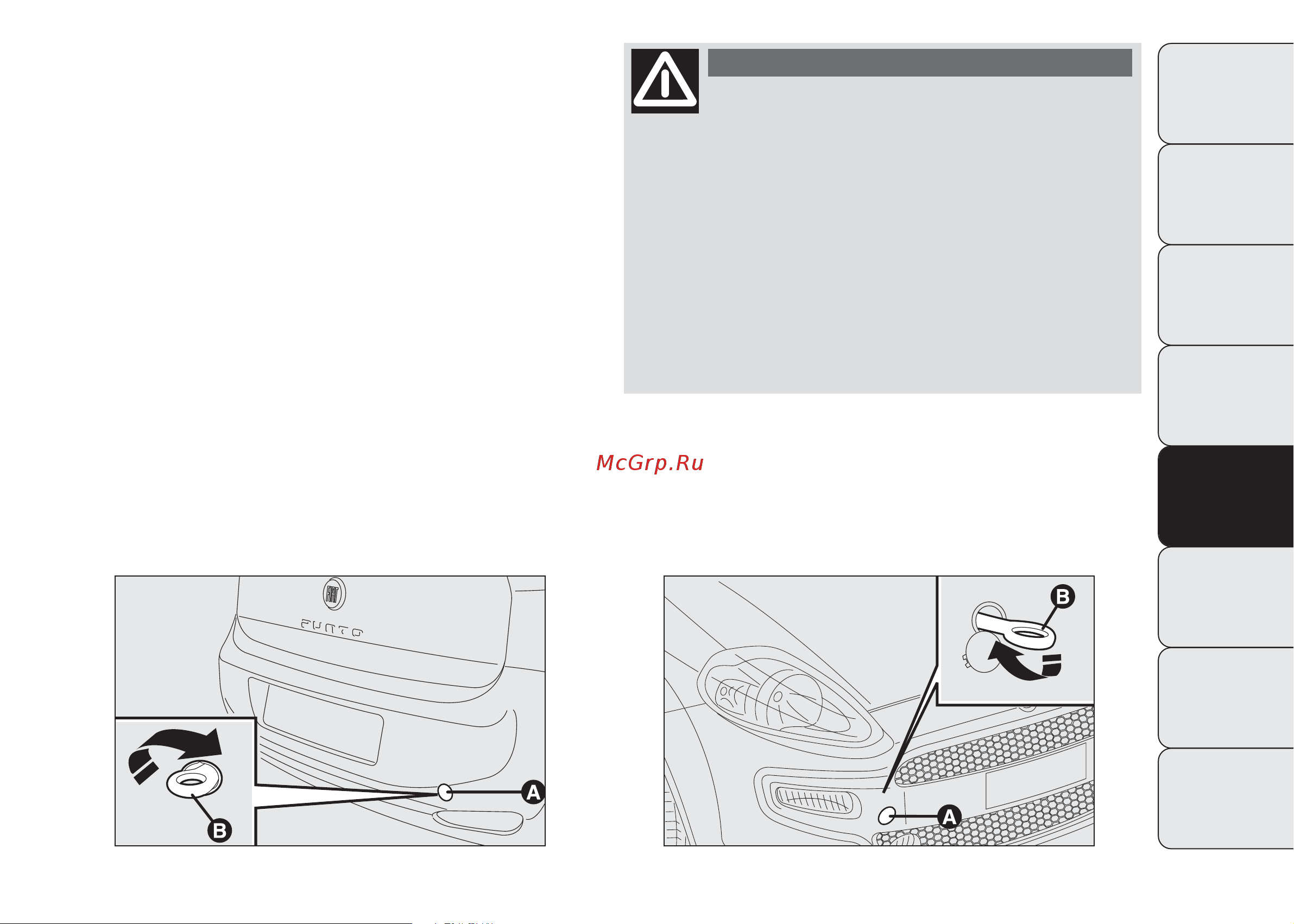

КРЕПЛЕНИЕ БУКСИРОВОЧНОГО КОЛЬЦА рис. 193-194
Выполните следующие действия:
❒
отсоедините заглушку A;
❒
извлеките буксировочное кольцо B из гнезда;
❒
плотно прикрутите кольцо на резьбовой стержень
сзади или спереди автомобиля.
рис. 193
F0U0625m F0U0626m
рис. 194
Помните, что во время буксировки
автомобиля с неработающим
двигателем усилитель тормозов и усилитель
руля не работают. Для торможения и рулевого
управления следует прикладывать большее
усилие. Для буксировки не пользуйтесь гибкими
тросами и избегайте рывков. Во время
буксировки проследите, чтобы крепление
буксировочного элемента не наносило
повреждений соприкасающимся с ним частям
автомобиля. Во время буксировки автомобиля
обязательно соблюдение особых норм дорожного
движения как для буксировочного устройства,
так и касающихся поведения на дороге.
ВНИМАНИЕ
