Fiat PUNTO 2013 [66/273] Плафоны внутреннего освещения
![Fiat PUNTO 2013 [66/273] Плафоны внутреннего освещения](/views2/1925191/page66/bg42.png)
F0U0049m

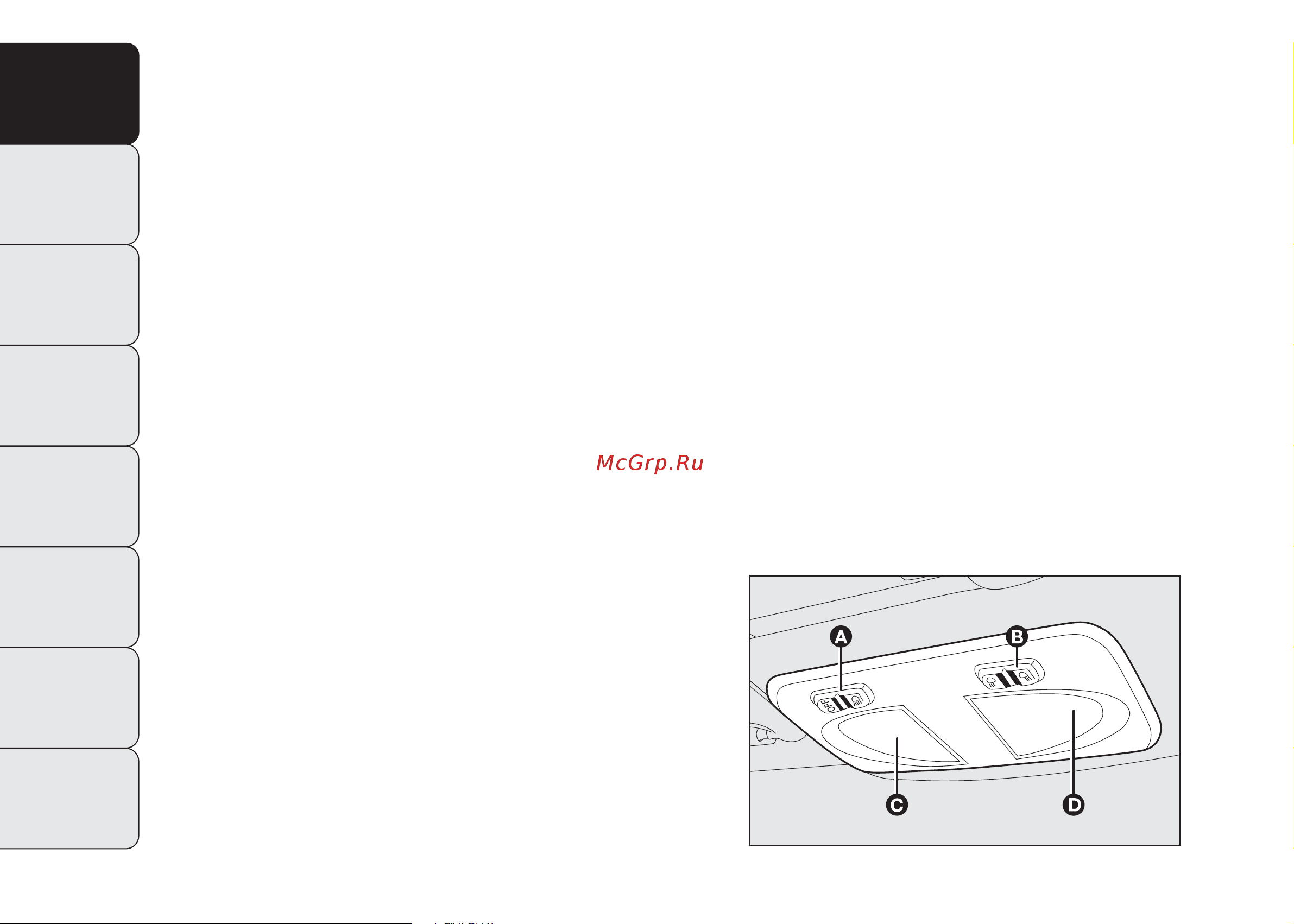

рис. 46
ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ
ПЕРЕДНИЙ ПЛАФОН С ТОЧЕЧНЫМИ СВЕТИЛЬНИКАМИ
Выключатель A – рис. 46 включает/выключает лампы
потолочного светильника.
Когда выключатель A находится в центральном
положении, лампы C и D включаются/выключаются
в момент раскрытия/закрытия передних дверей
автомобиля.
Когда выключатель A сдвинут влево, лампы C и D всегда
выключены.
Когда выключатель A сдвинут вправо, лампы C и D всегда
включены.
Включение/выключение света происходит постепенно.
Выключатель B выполняет функцию точечного света; при
выключенном плафоне он по отдельности включает:
❒ лампу C, если сдвинут влево;
❒ лампу D, если сдвинут вправо.
ПРЕДУПРЕЖДЕНИЕ Прежде чем выйти из автомобиля,
проверьте, чтобы оба выключателя находилсь
в центральном положении; при закрытии дверей свет
выключается, предупреждая разрядку аккумуляторной
батареи.
В любом случае, если выключатель остался в положении
«всегда включено», плафон автоматически гаснет через
15 минут после отключения двигателя.
64
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Выдержка времени светильников плафона
В некоторых моделях для удобства входа/выхода из
автомобиля, особенно ночью или в слабо освещенных
местах, предусмотрены 2 логические схемы выдержки
времени.
ВЫДЕРЖКА ВРЕМЕНИ ПРИ ВХОДЕ В АВТОМОБИЛЬ
Светильники плафона загораются в следующем режиме:
❒ примерно на 10 секунд при разблокировке передних
дверей;
❒ примерно на 3 секунды при раскрытии одной из
боковых дверей;
❒ примерно на 10 секунд при закрытии дверей.
Выдержка времени прерывается при повороте ключа
зажигания в положение MAR.
