70 = 335 кг 81 = 462 кг
71 = 345 кг 82 = 475 кг
72 = 355 кг 83 = 487 кг
73 = 365 кг 84 = 500 кг
74 = 375 кг 85 = 515 кг
75 = 387 кг 86 = 530 кг
76 = 400 кг 87 = 545 кг
77 = 412 кг 88 = 560 кг
78 = 425 кг 89 = 580 кг
79 = 437 кг 90 = 600 кг
80 = 450 кг 91 = 615 кг
Q = до 160 км/ч.
Q = до 170 км/ч.
Q = до 180 км/ч.
Q = до 190 км/ч.
Q = до 200 км/ч.
Q = до 210 км/ч.
Q = до 240 км/ч.
QM + S = до 160 км/ч.
TM + S = до 190 км/ч.
НM + S = до 210 км/ч.
Обозначение максимально допустимой скорости
Максимально допустимая скорость для зимних шин
Индекс нагрузки (грузоподъемность)
МАРКИРОВКА ДИСКОВ – рис. 215
Пример: 6J x 15 ET43
6 = ширина обода колеса в дюймах 1.
J = профиль борта обода (боковой выступ, на который
опирается борт покрышки) 2.
15 = диаметр посадки обода в дюймах (соответствует
посадочному диаметру устанавливаемой шины) 3 = Ø.
ET43 = развал колеса (расстояние между опорной
поверхностью диска/обода и средней линией
окружности колеса).
F0U0549m

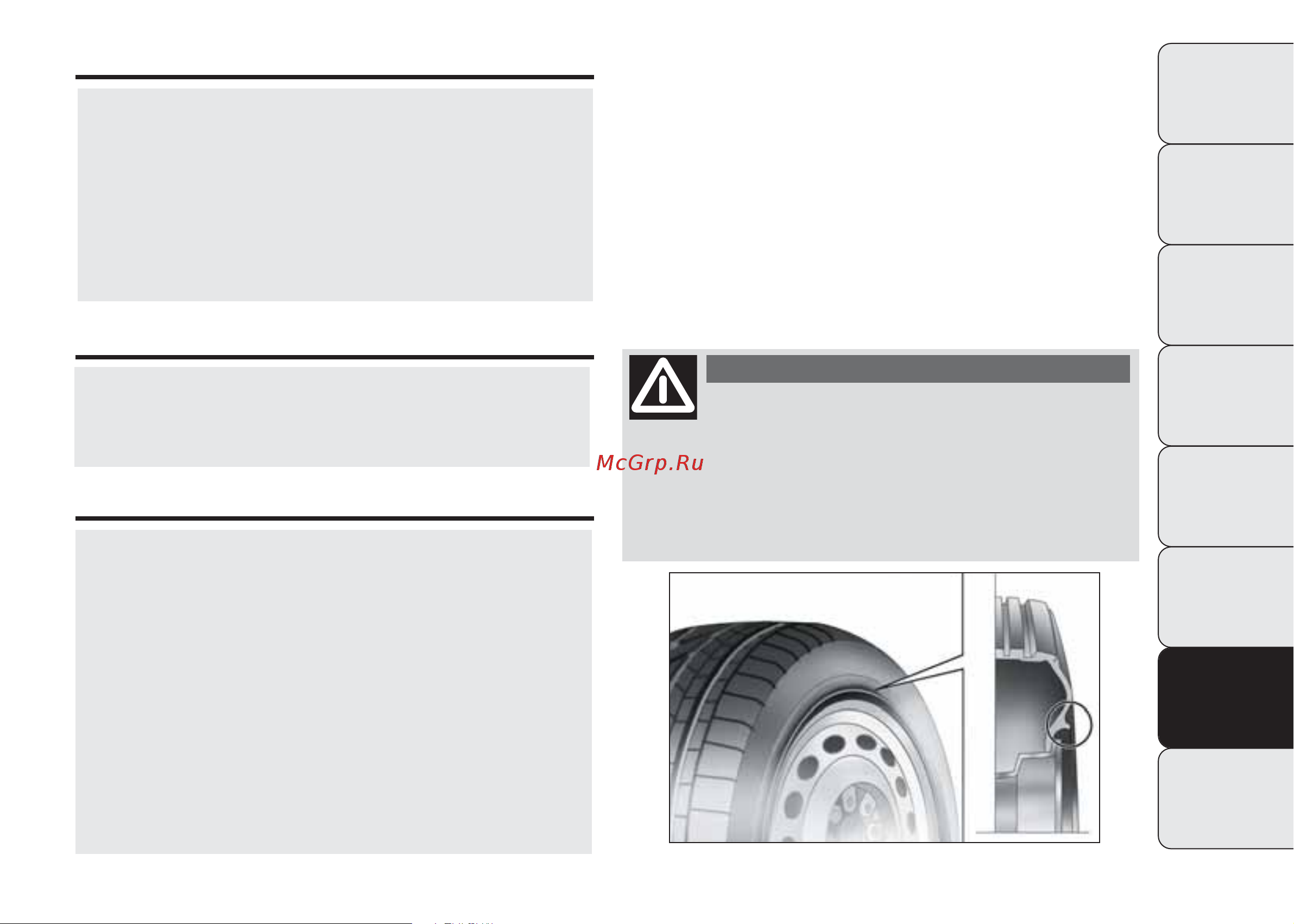

рис. 216
В случае использования цельных колпаков
ступицы колеса с пружинным креплением к
диску из листовой стали, а также бывших в
употреблении шин с защитой обода (rim protector),
НЕ устанавливайте колпаки ступиц колеса.
Применение несоответствующих шин и колпаков
может привести к неожиданной потере давления
в шине.
ВНИМАНИЕ
ШИНЫ RIM PROTECTOR
(С ЗАЩИТОЙ ОБОДА ПРИ СМЕНЕ ШИН) рис. 216
