69
ASR
OFF
F0U0005m

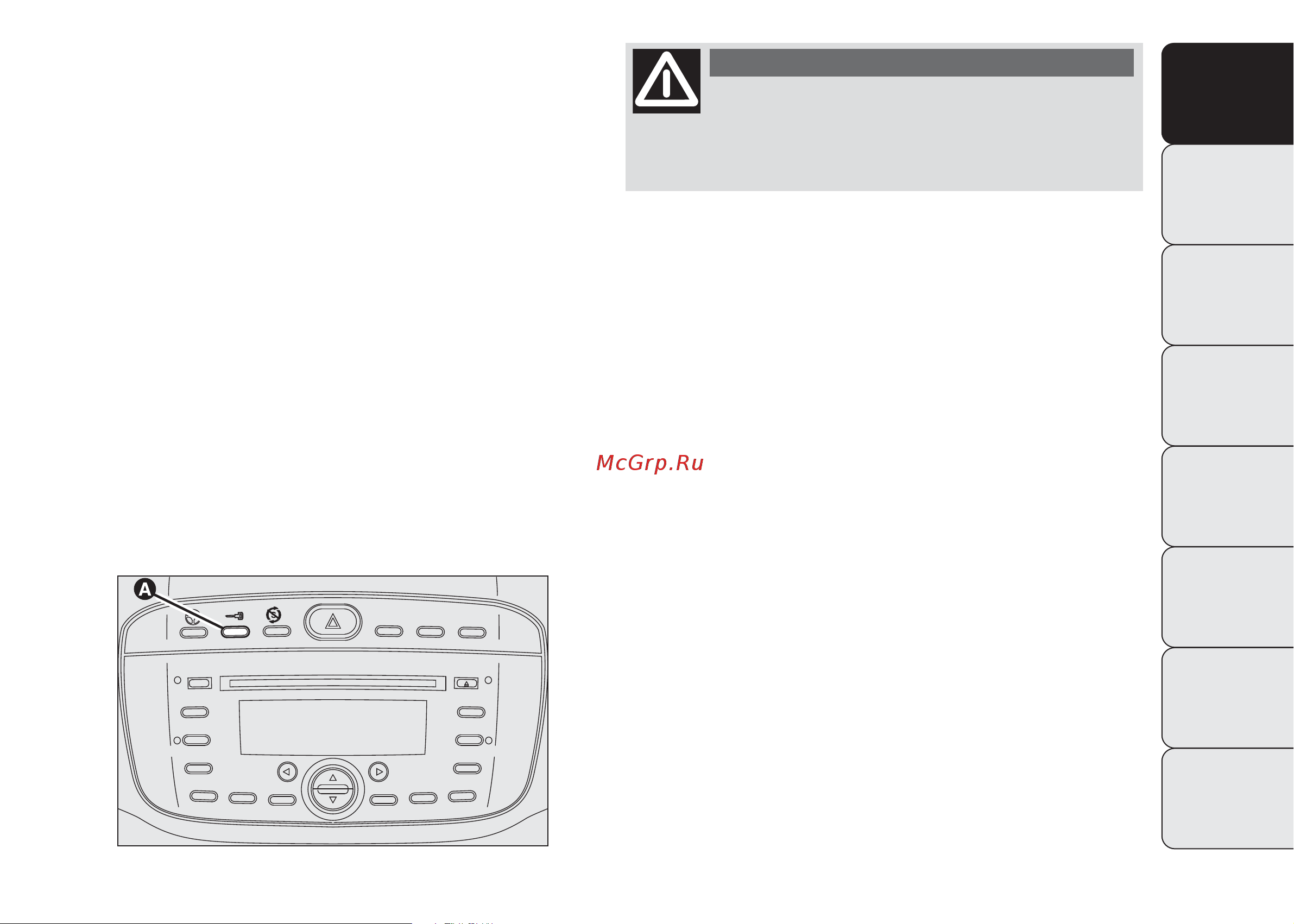

рис. 55
УСТРОЙСТВО ЦЕНТРАЛИЗОВАННОЙ БЛОКИРОВКИ
ДВЕРЕЙ – рис. 55
Чтобы одновременно блокировать все двери, нажмите
кнопку A в центральной части приборной панели
независимо от положения ключа зажигания.
БЛОКИРОВКА ПОДАЧИ ТОПЛИВА
Система срабатывает в случае столкновения автомобиля
и вызывает:
❒ прерывание подачи топлива с последующим
выключением двигателя
❒ автоматическую блокировку дверей
❒ включение внутренних потолочных светильников
На срабатывание системы указывает сообщение на
дисплее. Тщательно проверьте состояние автомобиля на
отсутствие утечек топлива, например, в моторном отсеке,
под автомобилем или около места размещения
топливного бака. После столкновения поверните ключ
зажигания в положение STOP, чтобы не разрядилась
аккумуляторная батарея.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Если после столкновения чувствуется
запах топлива или если замечены утечки
из системы подачи топлива, не включайте
оборудование во избежание опасности
возникновения пожара.
ВНИМАНИЕ
Разблокировка дверей в случае ДТП
В случае столкновения автомобиля и срабатывания
выключателя блокировки подачи топлива, замки дверей
автоматически размыкаются, чтобы обеспечить доступ в
салон автомобиля снаружи, и одновременно загораются
лампы внутренних потолочных светильников. Двери
автомобиля могут быть всегда открыты изнутри с
помощью соответствующих ручек управления. Если
после столкновения автомобиля утечки топлива не
обнаружены и автомобиль в состоянии возобновить
движение, восстановите необходимые для этого условия.
Для восстановления правильной работы автомобиля
следует выполнить описанную далее процедуру:
❒ поверните ключ зажигания в положение MAR
❒ включите правый указатель поворота
❒ выключите правый указатель поворота
❒ включите левый указатель поворота
❒ выключите левый указатель поворота
❒ включите правый указатель поворота
❒ выключите правый указатель поворота
❒ включите левый указатель поворота
❒ выключите левый указатель поворота
❒ поверните ключ зажигания в положение STOP
❒ поверните ключ зажигания в положение MAR
