205

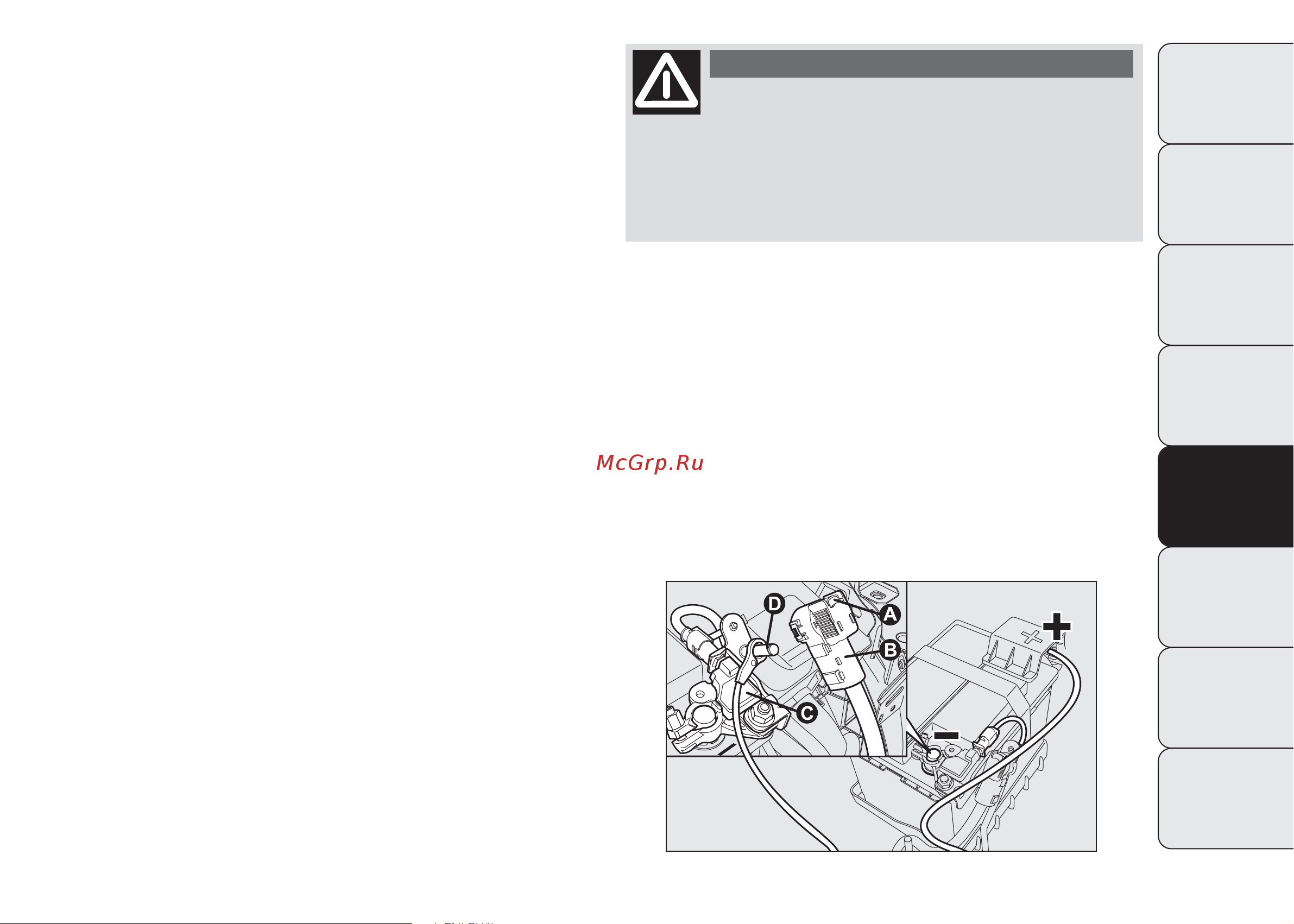

КОМПЛЕКТАЦИИ С СИСТЕМОЙ Start&Stop рис. 191
Для зарядки аккумулятора выполните следующие
действия, соблюдая меры предосторожности:
❒
нажмите кнопку A – рис. 191, чтобы отсоединить
проводник B от датчика C проверки состояния
аккумулятора (находится на отрицательном полюсе
аккумулятора);
❒
соедините положительный провод (+) зарядного
устройства с положительным полюсом (+)
аккумулятора;
❒
соедините отрицательный провод (–) зарядного
устройства со штифтом D отрицательного полюса (–)
аккумулятора;
❒
включите зарядное устройство;
❒
по окончании зарядки отключите зарядное устройство
прежде, чем отсоединить аккумуляторную батарею;
❒
вновь подсоедините проводник B к датчику C
аккумулятора.
