Fiat PUNTO 2013 [189/273] Замена лампы прибора наружного освещения
![Fiat PUNTO 2013 [189/273] Замена лампы прибора наружного освещения](/views2/1925191/page189/bgbd.png)

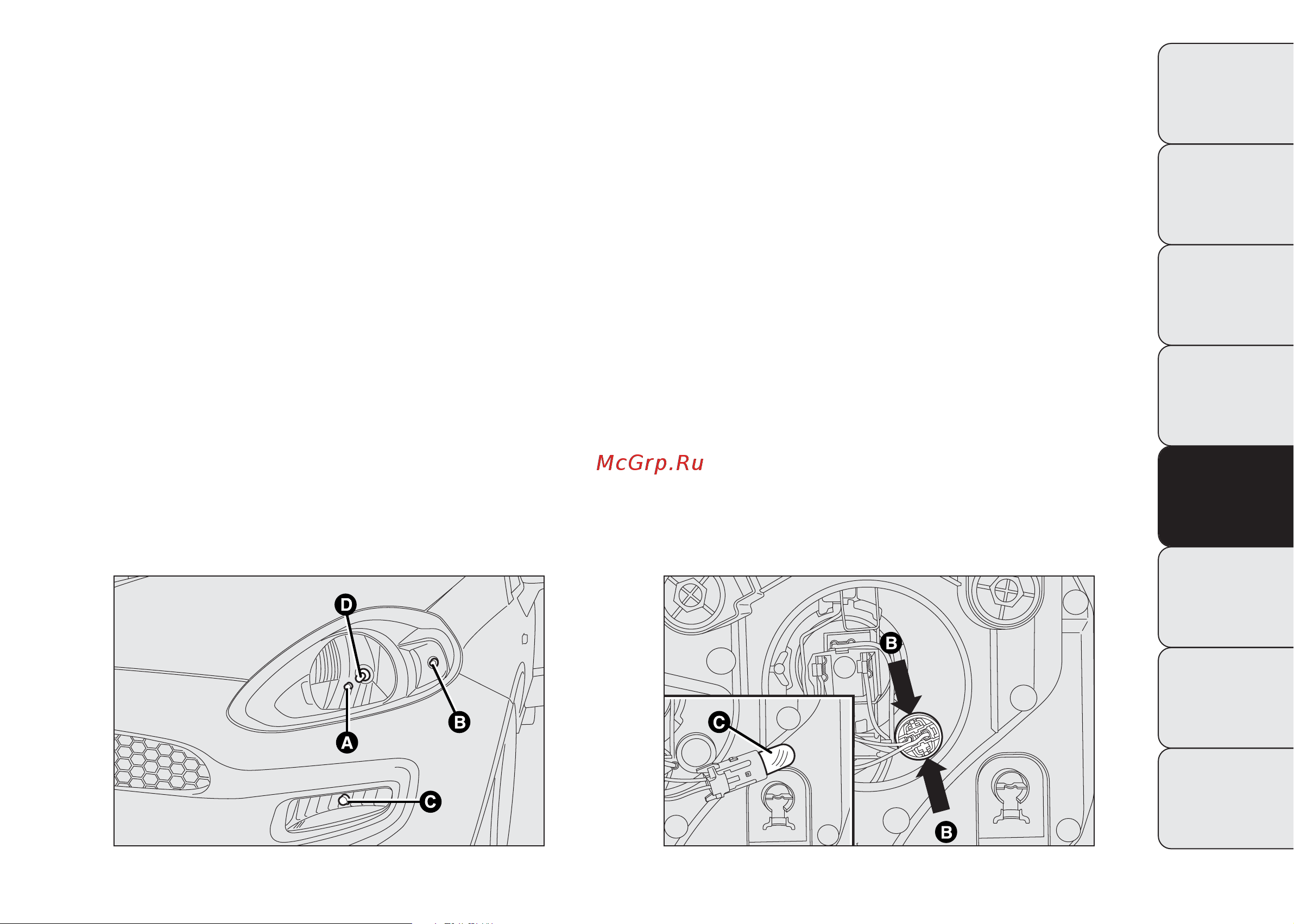

F0U0635m
рис. 159
F0U0149m
рис. 160
ПРЕДУПРЕЖДЕНИЕ Замена лампы передних указателей
поворота, дальнего и ближнего света выполняется через
соответствующий люк (см. параграф «Указатели
поворота» настоящего раздела).
ГАБАРИТНЫЕ ОГНИ рис. 17 160
Замена лампы выполняется следующим образом:
❒
с помощью специального язычка снимите резиновый
колпачок;
❒
нажмите на усики B и выньте патрон;
❒
выньте и замените лампу С;
❒
вновь установите патрон и резиновый колпачок,
убедившись в надежности его крепления.
ЗАМЕНА ЛАМПЫ ПРИБОРА НАРУЖНОГО
ОСВЕЩЕНИЯ
Для определения типа и мощности установленной лампы
см. предыдущий параграф «Замена лампы».
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ рис. 159
К передним оптическим элементам автомобиля
относятся габаритные огни (подфарники), фары
ближнего света, фары дальнего света и указатели
поворота.
Лампы оптического элемента располагаются
в следующем порядке:
A габаритные огни
B лампы дневного света
C указатели поворота (стрелки)
D фары дальнего / ближнего света
187
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 187
