83
F0U0080m

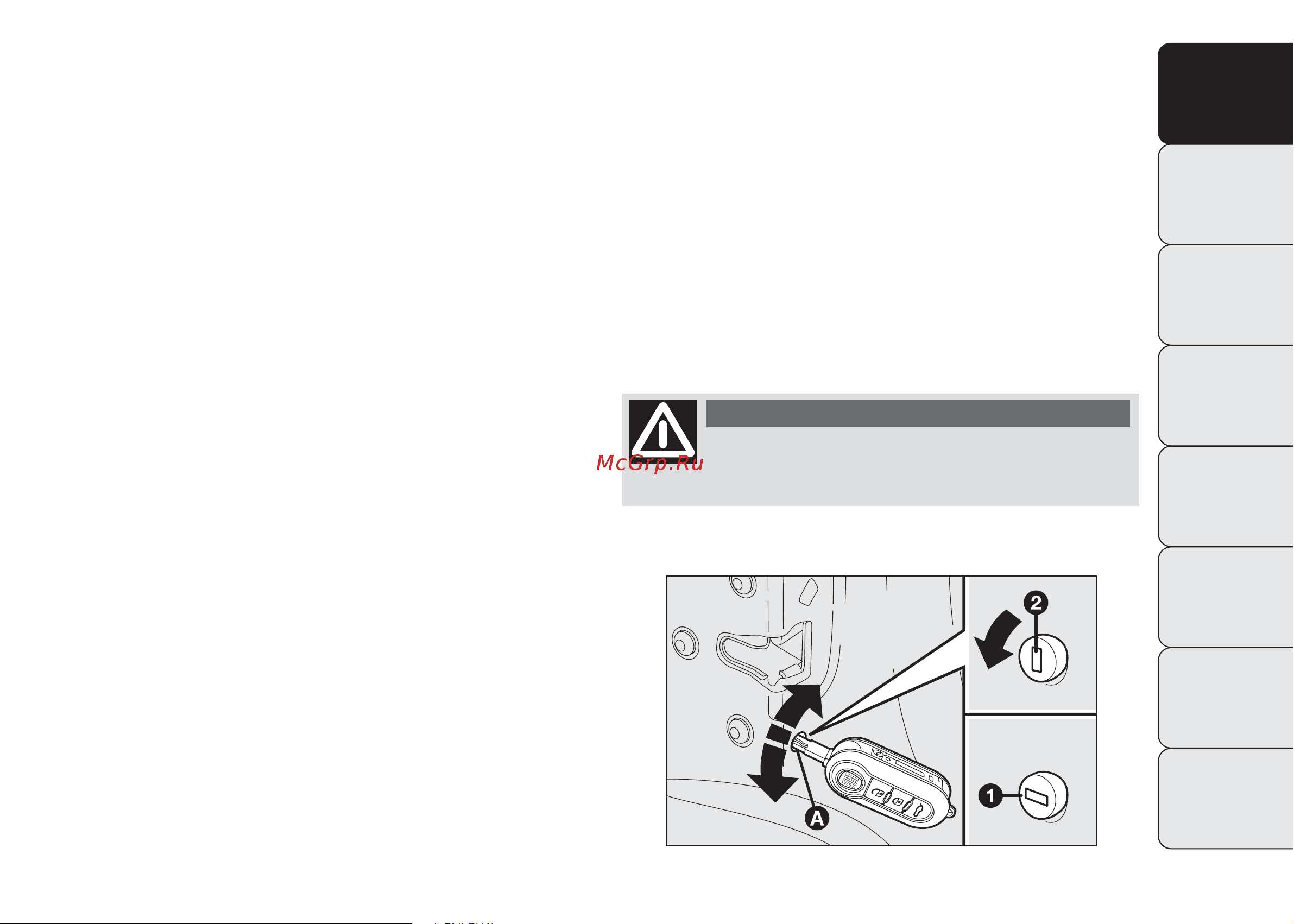

рис. 81
БЛОКИРОВКА ЗАМКОВ ДЛЯ БЕЗОПАСНОСТИ ДЕТЕЙ
(5-дверные модели) – рис. 81
Система предупреждает раскрытие задних дверей
изнутри.
Система блокировки замков может быть включена
только при открытых дверях автомобиля.
❒ положение 1 – система включена (замок двери
блокирован);
❒ положение 2 – система выключена (дверь можно
открыть изнутри);
Система блокировки A – рис. 81 остается включенной
даже при выполнении электрической разблокировки
дверей.
Выключение устройства
Устройство автоматически выключается на всех дверях
в следующих случаях:
❒ при повороте механического ключа зажигания в замке
двери водителя в положение раскрытия;
❒ при разблокировке дверей пультом ДУ;
❒ при повороте ключа зажигания в положение MAR.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Пользуйтесь системой блокировки
дверей всегда для перевозки детей
в автомобиле.
ВНИМАНИЕ
078-124 PUNTO EASY RUS 29/10/13 14.24 Pagina 83
