183
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Обязательно сообщите, что ремонт
шины выполнен с помощью комплекта
для срочного ремонта. Передайте
информационную брошюру персоналу, который
будет заниматься дальнейшим ремонтом шины,
обработанной с помощью комплекта для
срочного ремонта.
ВНИМАНИЕ
ТОЛЬКО ДЛЯ ПРОВЕРКИ И ВОССТАНОВЛЕНИЯ
ДАВЛЕНИЯ В ШИНАХ

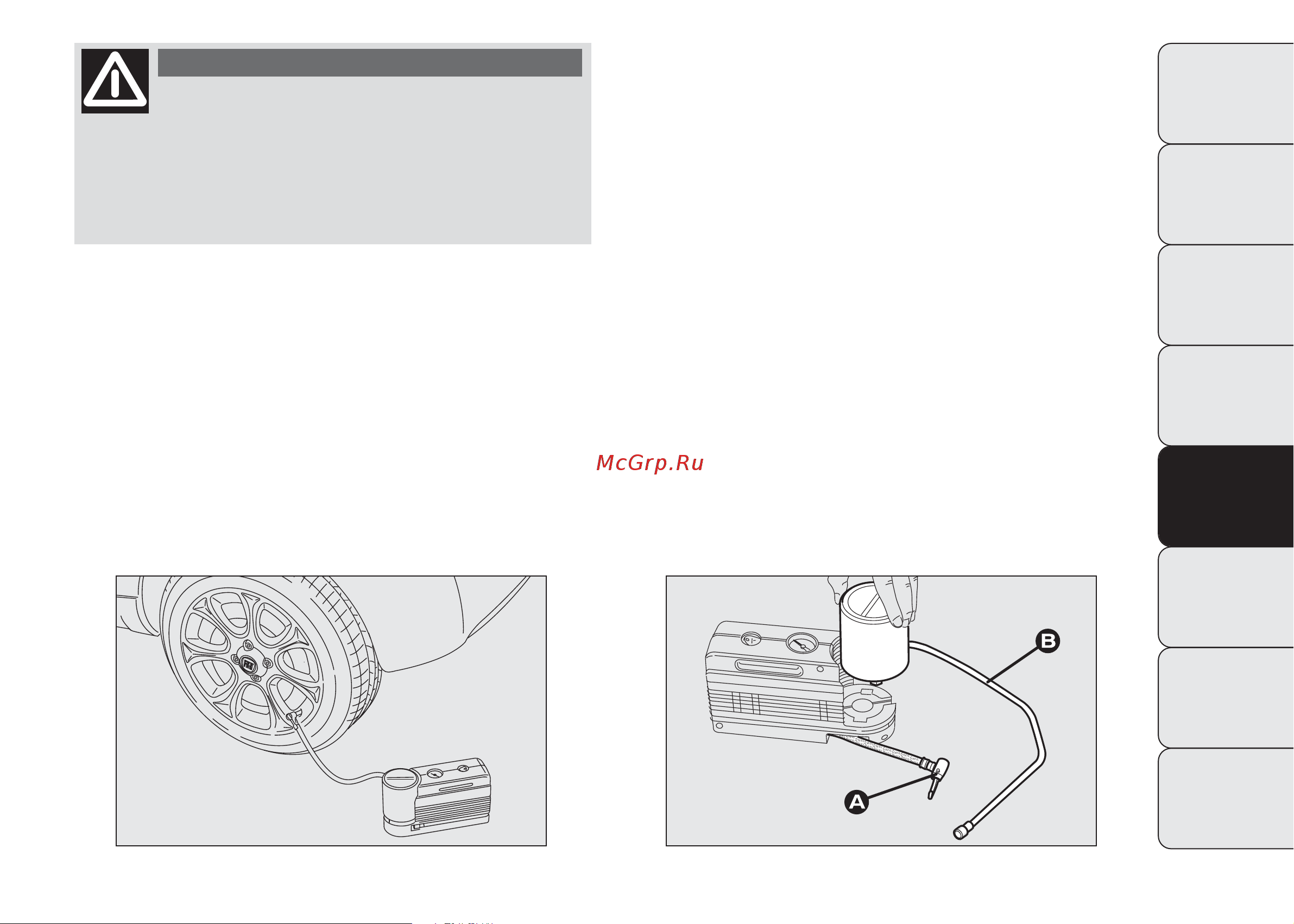

Компрессор можно использовать также только для
восстановления давления в шинах. Отсоедините
быстроразъемное соединение и подсоедините его
напрямую к ниппелю шины рис. 156. В этом случае
баллончик не будет подсоединен к компрессору, и не
будет происходить заполнение шины герметиком.
F0U0145m
рис. 156
F0U0146m
рис. 157
ПРОЦЕДУРА ПО ЗАМЕНЕ БАЛЛОНЧИКА
Замена баллончика выполняется следующим образом:
❒
отсоедините муфту A – рис. 157;
❒
поверните баллончик против часовой стрелки
и приподнимите его;
❒
вставьте и поверните новый баллончик по часовой
стрелке;
❒
подсоедините к баллончику муфту A и вставьте
прозрачную трубку B в соответствующий отсек.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 183
