222
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0288m
рис. 206
ПРЕДУПРЕЖДЕНИЕ Тормозная жидкость поглощет влагу,
поэтому если автомобиль эксплуатируется в условиях с
повышенной влажностью воздуха, ее следует заменять
чаще, чем указано в «Графике планового
техобслуживания».

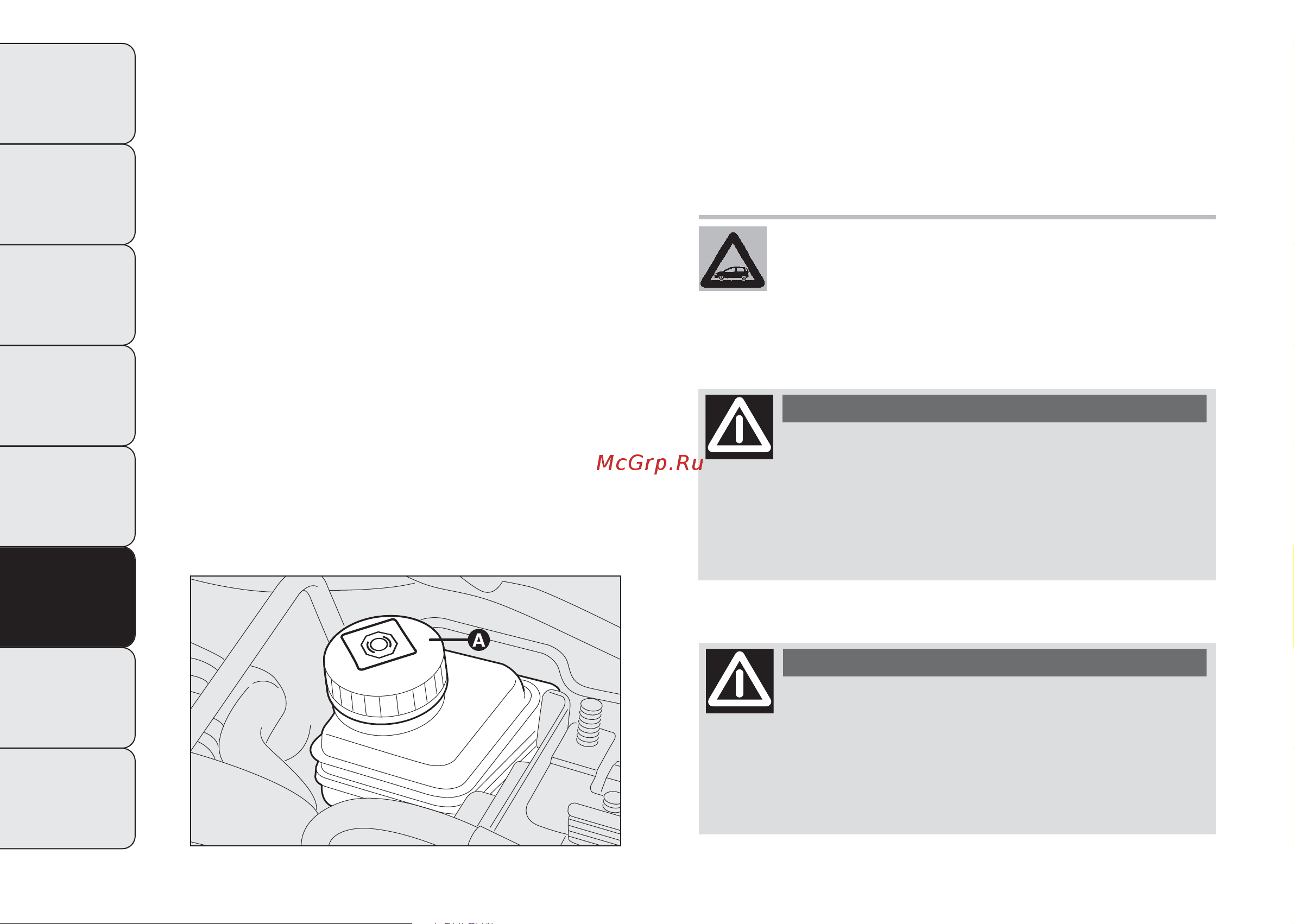

ТОРМОЗНАЯ ЖИДКОСТЬ – рис. 206
Снимите пробку A и проверьте, чтобы уровень жидкости
в бачке был максимальным.
Уровень жидкости никогда не должен быть выше отметки
МAX.
При необходимости долить тормозную жидкость
используйте составы, указанные в таблице
«Эксплуатационые жидкости и смазочные материалы»
(см. раздел «Технические характеристики»).
Примечание Тщательно протрите пробку бачка А
и поверхность вокруг него.
При открытии пробки будьте очень внимательны, чтобы
загрязнения не попали в бачок.
Доливайте жидкость только через воронку с встроенным
фильтром, размер ячеек которого меньше или равен
0,12 мм.
Не допускайте попадания агрессивной
тормозной жидкости на лакокрасочное
покрытие автомобиля; Если это
произошло, немедленно смойте ее водой.
Тормозная жидкость токсична и
агрессивна. В случае попадания на кожу
немедленно помойте зараженные участки водой
с нейтральным моющим средством и обильно
ополосните. При попадании тормозной
жидкости внутрь немедленно обратитесь
к врачу.
ВНИМАНИЕ
Символ π на емкости указывает на
синтетическую тормозную жидкость,
отличая ее от жидкостей минерального
происхождения. Использование тормозной
жидкости минерального типа приводит
к необратимым повреждениям специальных
резиновых прокладок в тормозной системе.
ВНИМАНИЕ
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 222
