228
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
СТЕКЛООЧИСТИТЕЛЬ
ЩЕТКИ
Периодически очищайте резиновые детали щеток с
помощью специальных составов. Рекомендуется
использовать TUTELA PROFESSIONAL SC35.
Замените щетки, если резиновая кромка деформирована
или стерта. В любом случае необходимо менять щетки не
реже одного раза в год.
Несколько простых правил позволяют снизить износ
щеток стеклоочистителей:
❒
при температуре ниже нуля следите, чтобы резиновая
кромка не примерзла к стеклу. При необходимости
разморозьте ее с помощью противообледенительной
жидкости;
❒
очищайте скопившийся на стекле снег – это
предохранит щетки и предупредит перегрузку и
перегрев электрического привода;
❒
не включайте стеклоочистители при сухих стеклах.
Движение с изношенными щетками
стеклоочистителей опасно, поскольку
снижает видимость в плохую погоду.
ВНИМАНИЕ
F0U0290m

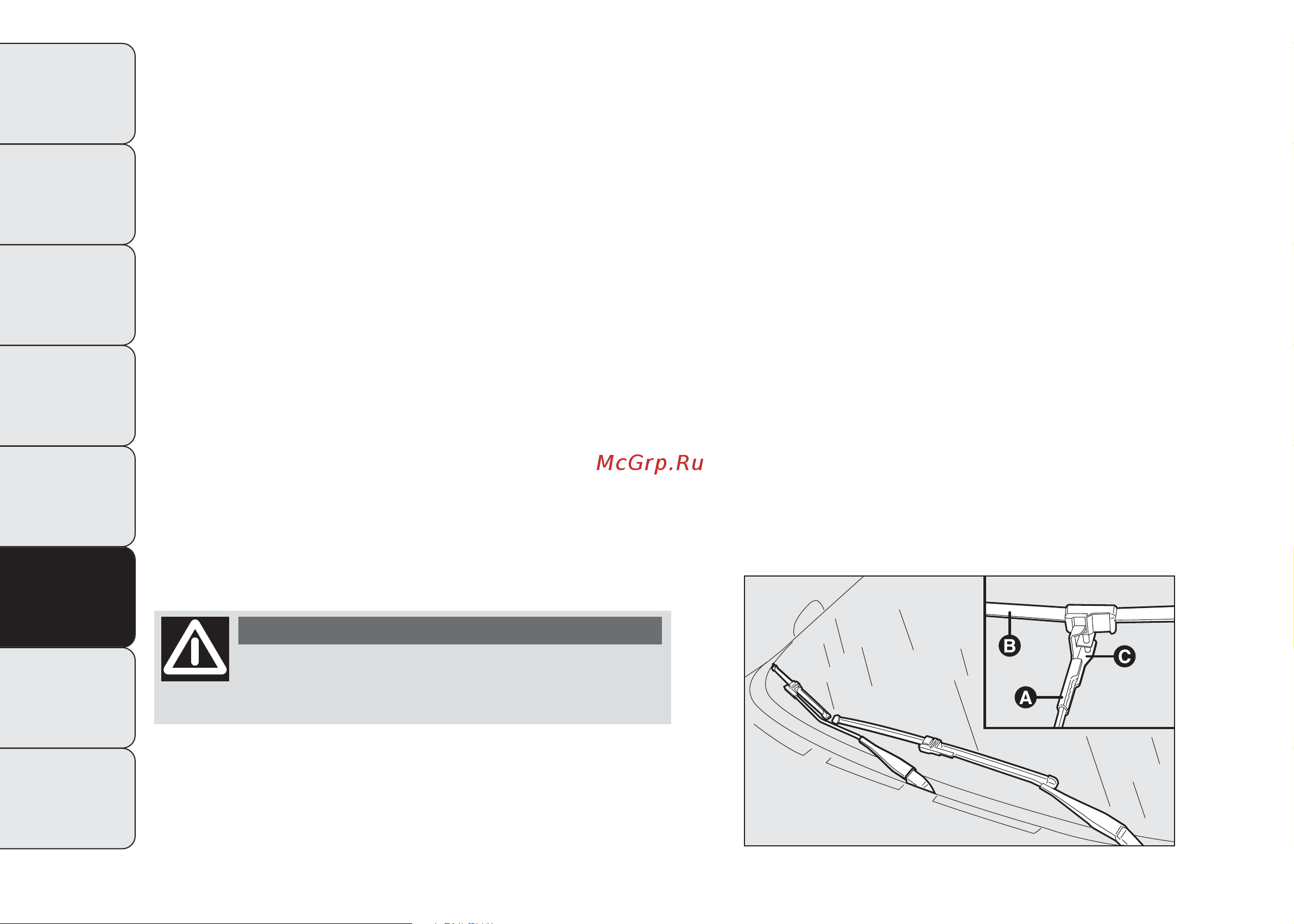

рис. 208
Замена щеток стеклоочистителей ветрового стекла
– рис. 208
Инструкции по снятию щетки:
❒
отведите рычаг A стеклоочистителя от ветрового
стекла;
❒
поверните щетку B на 90° вокруг стержня C,
находящегося на конце рычага;
❒
снимите щетку со стержня C.
Инструкции по установке щетки:
❒
вставьте стержень C в отверстие в центральной части
щетки B;
❒
опустите рычаг со щеткой на ветровое стекло.
209-232 PUNTO EASY RUS 30/10/13 11.23 Pagina 228
