112
F0U0202m

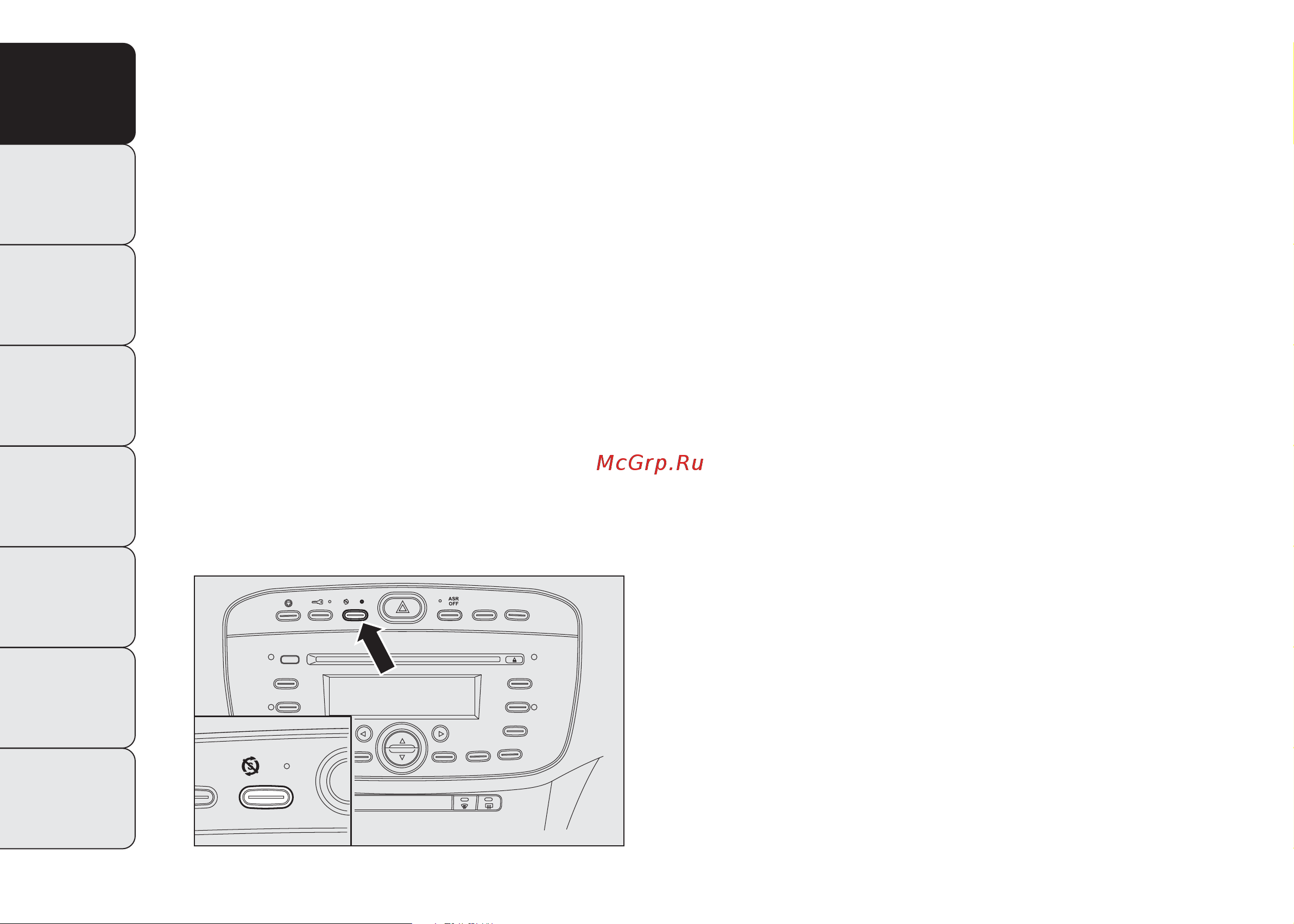

рис. 112
УСЛОВИЯ НЕСРАБАТЫВАНИЯ СИСТЕМЫ ОСТАНОВКИ
ДВИГАТЕЛЯ
Из соображений комфорта, уменьшения выбросов и
обеспечения безопасности при включенной системе
двигатель не выключается в следующих случаях:
❒ двигатель еще не прогрет;
❒ чрезвычайно низкая наружная температура;
❒ недостаточный уровень заряда аккумуляторной
батареи;
❒ идет регенерация сажевого фильтра (DPF)
(только для дизельных двигателей);
❒ не закрыта дверь водителя;
❒ не пристегнут ремень безопасности водителя;
❒ включена задняя передача (например, для выполнения
парковки);
❒ для исполнений с автоматической системой
климат-контроля (для исполнений/рынков, где это
предусмотрено), если еще не достигнут
соответствующий уровень отопления салона, или
включение функции MAX - DEF;
❒ на новом автомобиле в первый эксплуатационный
период для инициализации системы.
В перечисленных выше условиях (для моделей/рынков,
где предусмотрено) включается контрольная лампа на
кнопке рис. 112.
При наличии КПП типа Dualogic
(для моделей/рынков, где предусмотрено)
Если рычаг переключения передач находится
в положении N, переведите его в любое положение хода
или отпустите педаль тормоза или переключите рычаг
передачи на (+), (–) или R.
ВКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ СИСТЕМЫ
ВРУЧНУЮ
Устройство можно включить/выключить с помощью
кнопки на панели приборов – рис. 112. При выключении
системы на панели приборов видна контрольная лампа
«Start&Stop OFF» – рис. 111.
Помимо этого, (для моделей/рынков, где предусмотрено)
приводятся дополнительные указания в виде сообщения
на дисплее о выключении или включении системы
Start&Stop.
