177
F0U0137m

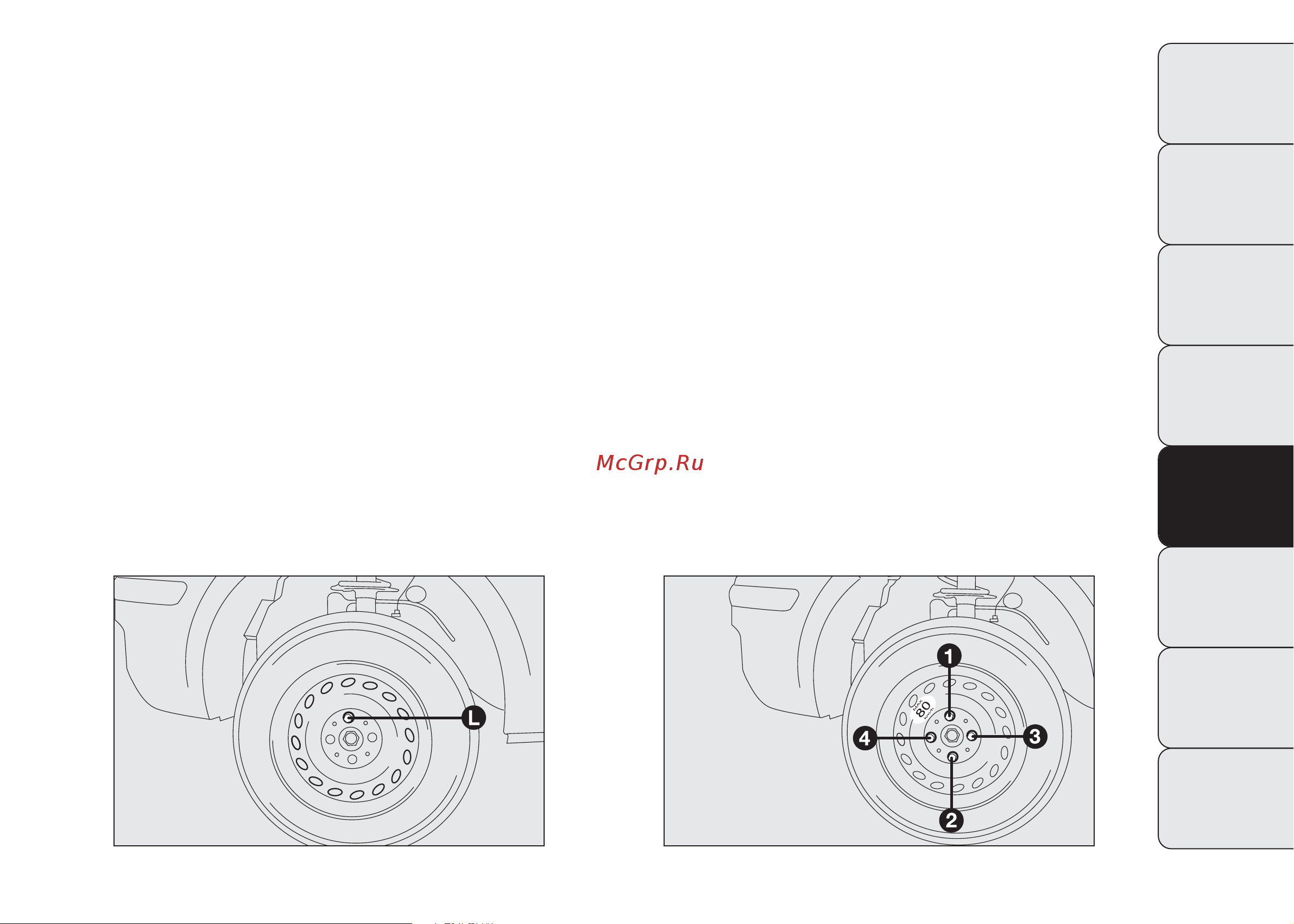

рис. 148
F0U0138m
рис. 149
❒
с помощью ключа из комплекта инструментов до конца
затяните болты крестообразно в порядке, показанном
на рис. 149;
❒
если при замене колеса с диском из легкого сплава его
нужно временно положить на место запасного,
рекомендуется разместить колесо лицевой стороной
вверх.
❒
в комплектациях с колпаком колеса открутите 3
крепежных болта, удерживающие колпак в положении;
снимите колпак, открутите четвертый болт L – рис. 148
и снимите колесо;
❒
убедитесь, что поверхности соприкосновения
запасного колеса со ступицей чистые и лишенные
загрязнений, в противном случае это может вызвать
ослабление крепежных болтов;
❒
установите запасное колесо, завернув на два оборота
первый болт в отверстие, ближайшее к ниппелю;
❒
установите колпак колеса таким образом, чтобы
отверстие в форме полумесяца совпало с уже
установленным с помощью ключа болтом;
❒
закрутите крепежные болты;
❒
с помощью рукоятки L- рис. 147 опустите автомобиль
и уберите домкрат;
