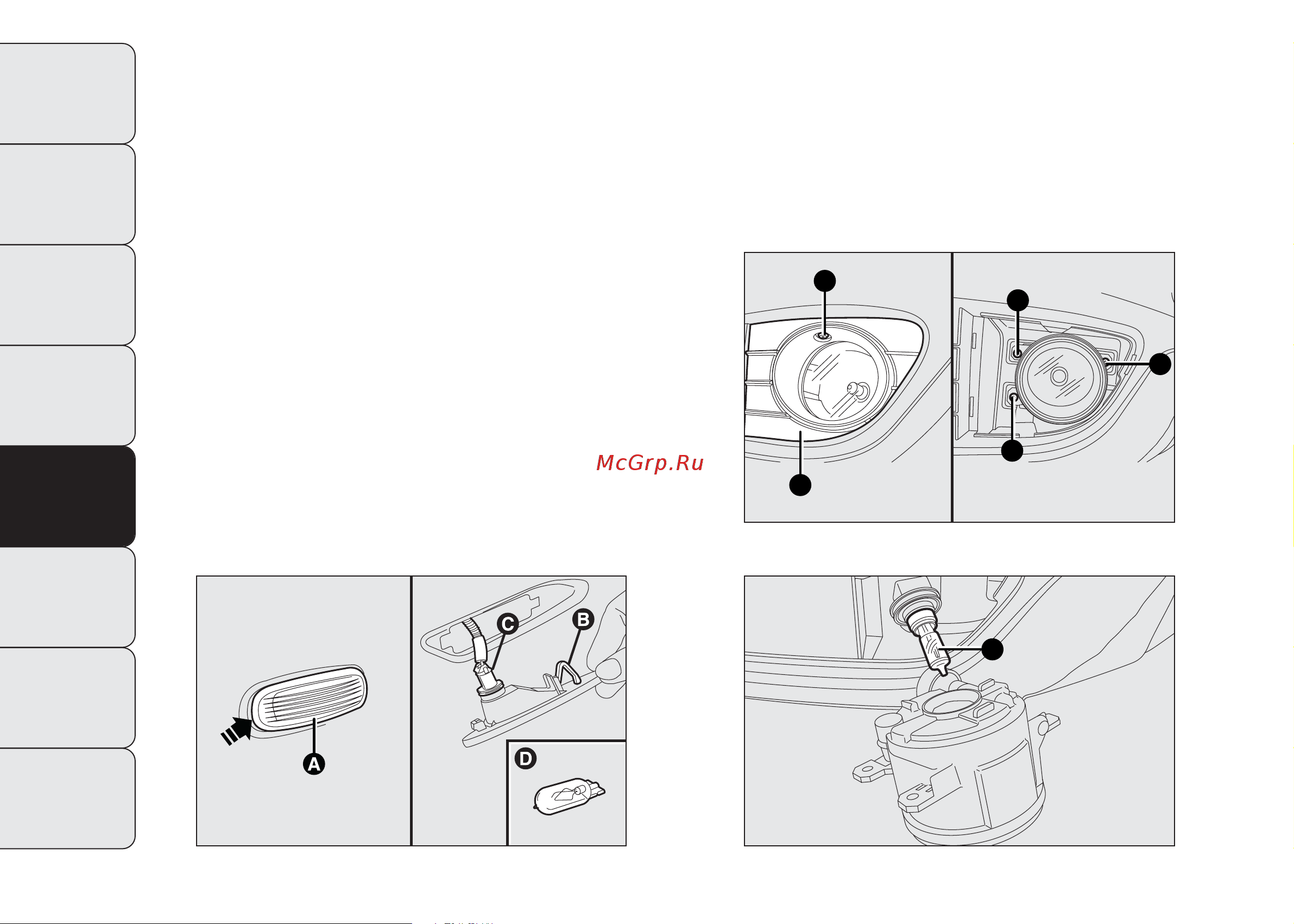

рис. 168
❒
открутите крепежные винты C и извлеките фару;
❒
снимите лампу A – рис. 168, вращая ее против часовой
стрелки, и отсоедините электрическую колодку.
F0U0280m
рис. 166
Боковые указатели рис. 166
Замена лампы выполняется следующим образом:
❒
сдвиньте прозрачную крышку А в сторону передка
автомобиля, чтобы сжался внутренний пружинный
зажим B, извлеките узел, потянув его на себя;
❒
поверните патрон против часовой стрелки C, выньте
лампу D, вставленную нажимом, и замените ее;
❒
вновь установите патрон C в прозрачную крышку,
вращая его по часовой стрелке;
❒
установите узел, убедившись в срабатывании
внутреннего пружинного зажима B.
ПРОТИВОТУМАННЫЕ ФАРЫ
(для моделей/рынков, где предусмотрено)
Замена лампы выполняется следующим образом:
❒
открутите винт A – рис. 167 и снимите защитный
элемент B;
C
A
C
B
C
F0U0525m
рис. 167
