192
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒
поставьте на место патрон;
❒
вновь подсоедините электрическую колодку,
установите узел на кузов автомобиля и закрутите
крепежные винты A.
ПРЕДУПРЕЖДЕНИЕ Для замены светодиодных габаритных
огней обращайтесь на станцию техобслуживания Fiat.

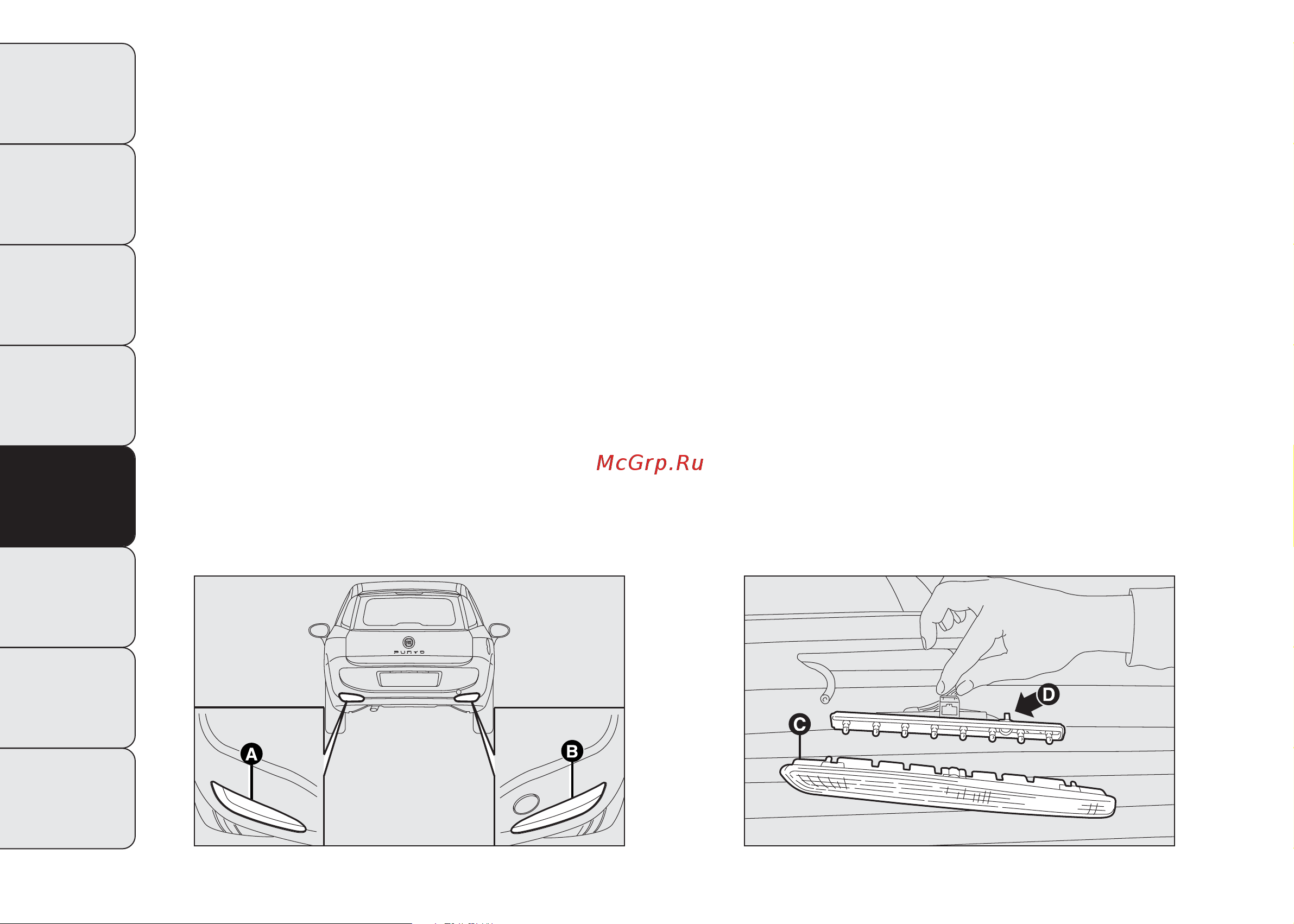

ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА – рис. 171
Для замены лампы задней противотуманной фары A
следует обратиться на станцию техобслуживания Fiat.
ФОНАРИ ЗАДНЕГО ХОДА – рис. 171
Для замены лампы фонарей заднего хода B следует
обратиться на станцию техобслуживания Fiat.
F0U0648m
рис. 171
F0U0281m
рис. 172
3 СТОП-СИГНАЛ – рис. 172
Замена лампы выполняется следующим образом:
❒
откройте дверь багажного отделения;
❒
снимите резиновые колпачки;
❒
нажмите на крепежные элементы и снимите
прозрачную крышку C – рис. 172;
❒
отсоедините электрическую колодку;
❒
воздействуя на усики D – рис. 172, извлеките патрон;
❒
выньте вставленную нажимом лампу и замените ее.
ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА
Замена лампы выполняется следующим образом:
❒
нажмите в месте, указанном стрелкой, и снимите
прозрачную крышку A – рис. 173;
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 192
