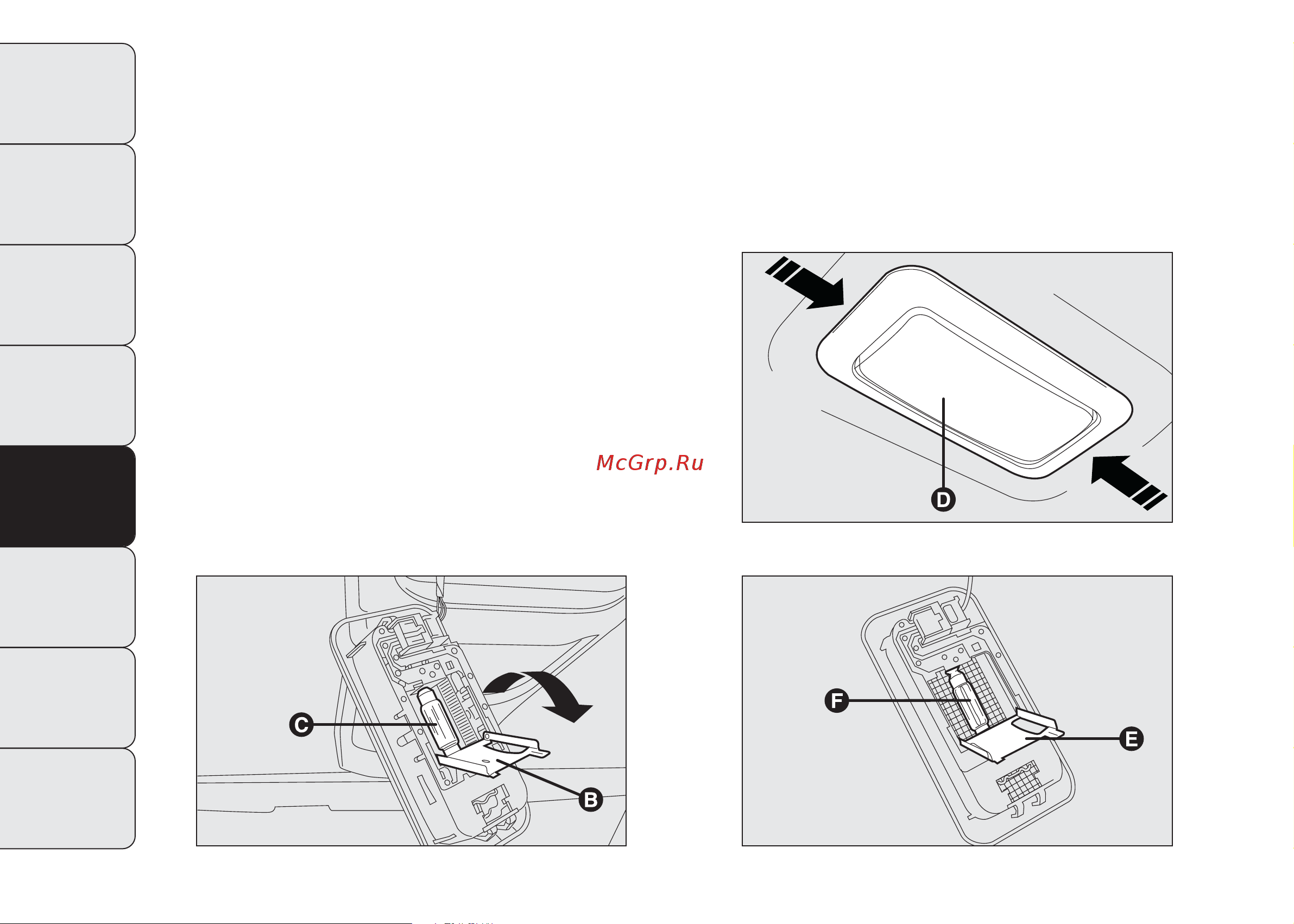

F0U0164m
рис. 176
ЗАДНИЙ ПЛАФОН
(для моделей/рынков, где предусмотрено)
Замена ламп выполняется следующим образом:
❒
нажмите в точках, указанных стрелками, и снимите
плафон D – рис. 177;
❒
откройте защитную крышку Е – рис. 178;
❒
отсоедините лампу F от боковых контактов и
установите новую, проследив, чтобы она была
правильно ими зажата;
❒
закройте защитную крышку E и вставьте плафон D –
рис. 177 в посадочное гнездо. Убедитесь, что плафон
хорошо закреплен.
194
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0166m
рис. 178
F0U0165m
рис. 177
ЛАМПА ПОДСВЕТКИ – рис. 179
Замена лампы выполняется следующим образом:
❒
снимите плафон А – рис. 179, нажав в месте,
показанном стрелкой.
