234
F0U0295m

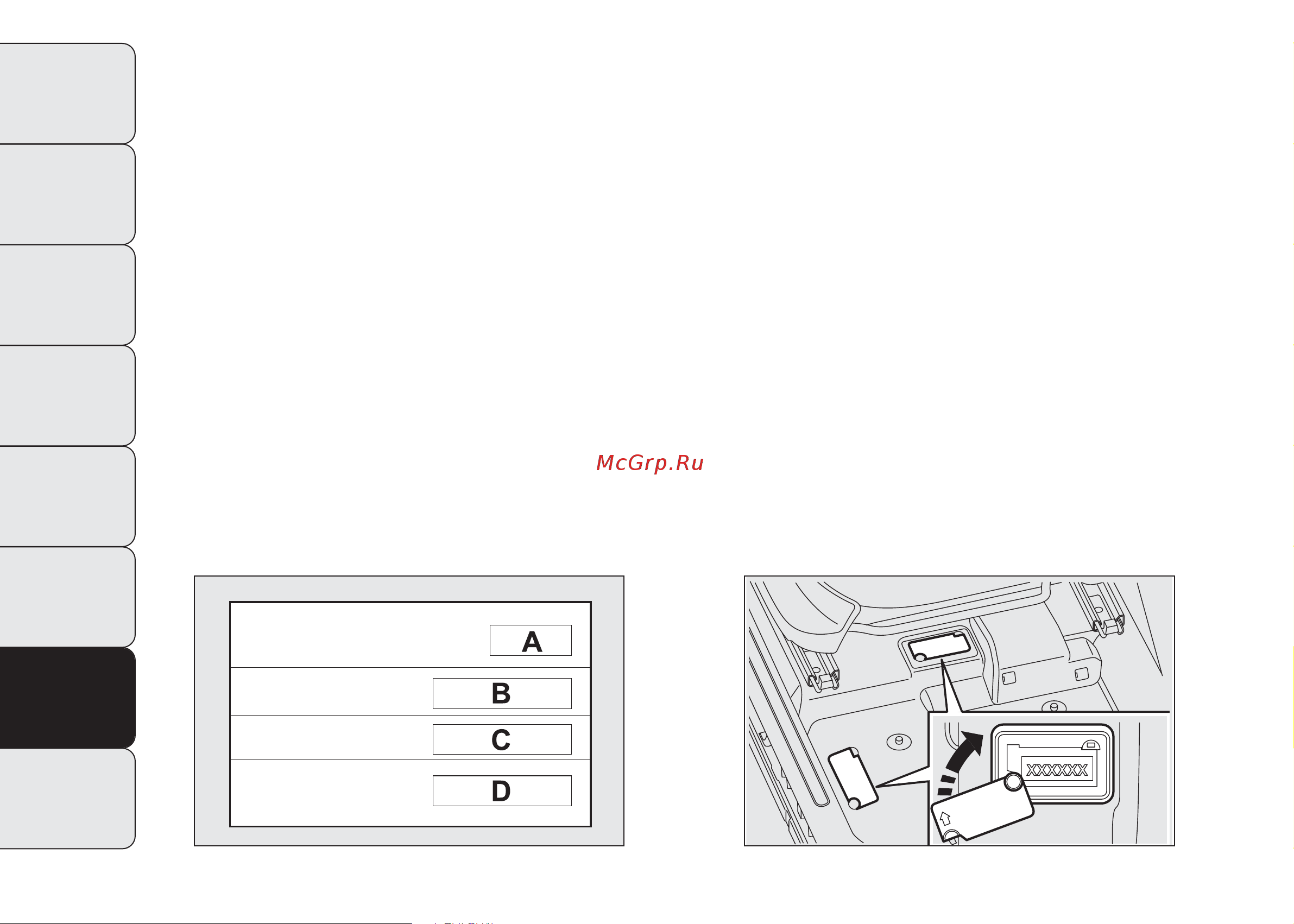

рис. 213
F0U0642m
рис. 214
МАРКИРОВКА ДВИГАТЕЛЯ
Номер выбит на блоке цилиндров и включает тип
и серийный номер изготовления двигателя.
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА С ДАННЫМИ
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ КУЗОВА – рис. 213
Табличка находится на левой стороне внешней стойки
багажного отсека и содержит следующую информацию:
A Производитель краски
B Название цвета лакокрасочного покрытия
C Код краски по каталогу Fiat
D Код краски для доводки и перекраски
МАРКИРОВКА ШАССИ – рис. 214
Маркировка проштампована на полу салона рядом или
под передним правым сиденьем.
❒
тип транспортного средства (ZFA 199000);
❒
порядковый номер изготовления шасси.
