рис. 43
F0U0631m
58
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

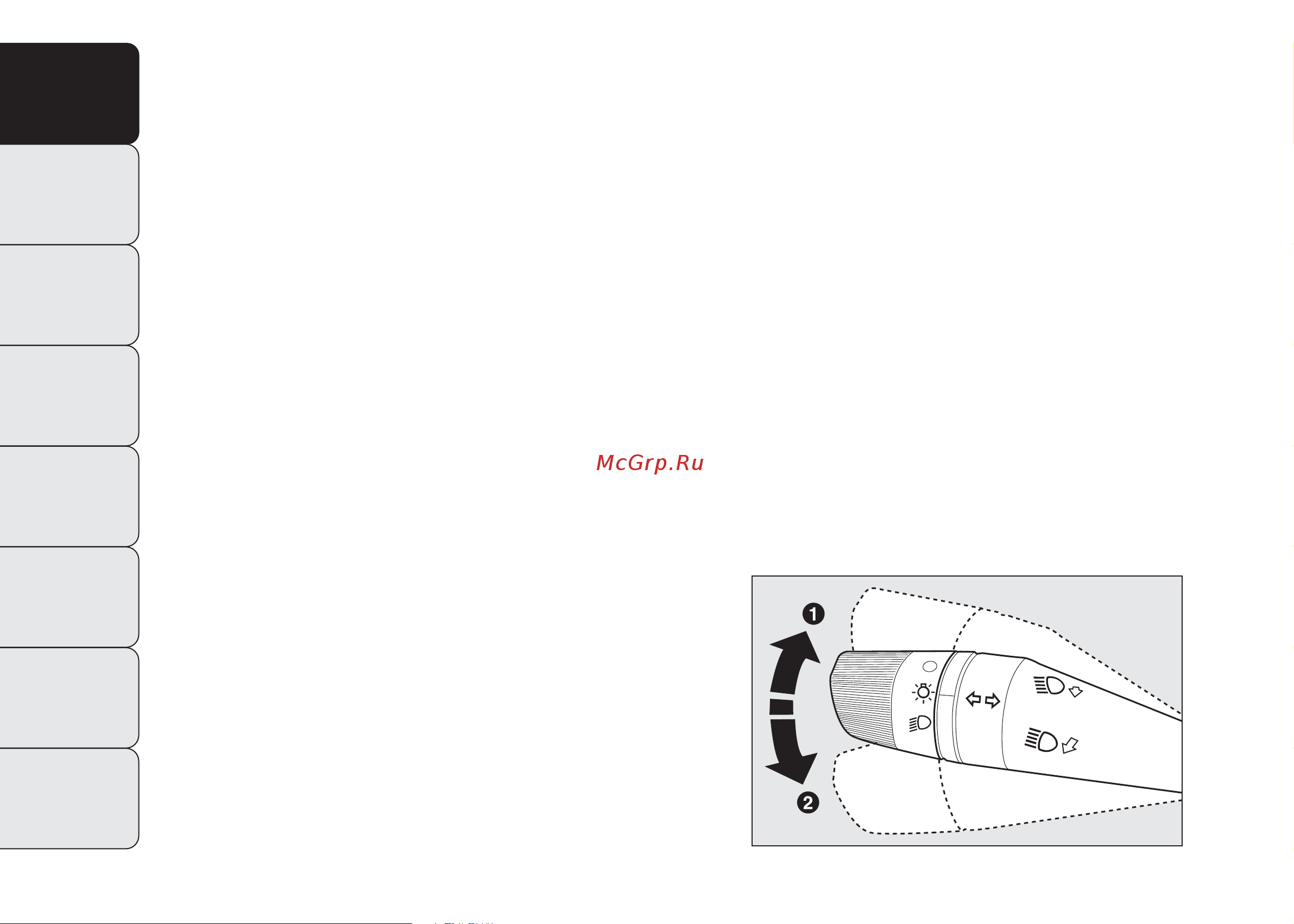

УКАЗАТЕЛИ ПОВОРОТА – рис. 43
Приведите подрулевой переключатель в (устойчивое)
положение:
вверх (положение 1): включается правый указатель
поворота;
вниз (положение 2): включается левый указатель
поворота.
На панели приборов вспыхивает контрольная лампа ¥
или Î. Указатели поворота отключаются автоматически
после выведения автомобиля в положение
прямолинейного хода.
Функция смены полосы
При необходимости указать на смену полосы движения
приведите левый подрулевой переключатель
в неустойчивое положение менее чем на полсекунды.
Указатель поворота выбранной стороны движения
вспыхивает 5 раз и затем автоматически выключается.
ФАРЫ ДАЛЬНЕГО СВЕТА – рис. 42
Когда кольцо регулятора в положении
2
потяните
подрулевой переключатель в сторону рулевого колеса
(2-е неустойчивое положение).
На панели приборов загорается контрольная лампа
1
.
Чтобы выключить дальний свет, вновь потяните
подрулевой переключатель в сторону рулевого колеса
(включается ближний свет).
МИГАНИЕ ФАР – рис. 42
Потяните подрулевой переключатель в сторону рулевого
колеса (1-е неустойчивое положение) независимо от
положения кольца регулятора. На панели приборов
загорается контрольная лампа
1
.
СТОЯНОЧНЫЕ ОГНИ – рис. 42
Когда ключ зажигания в положении STOP или вынут из
замка зажигания, при повороте кольца регулятора из
положения O в положение
6
включаются стояночные
огни. На панели приборов загорается контрольная лампа
3
.
