Блокировка/разблокировка замков дверей изнутри

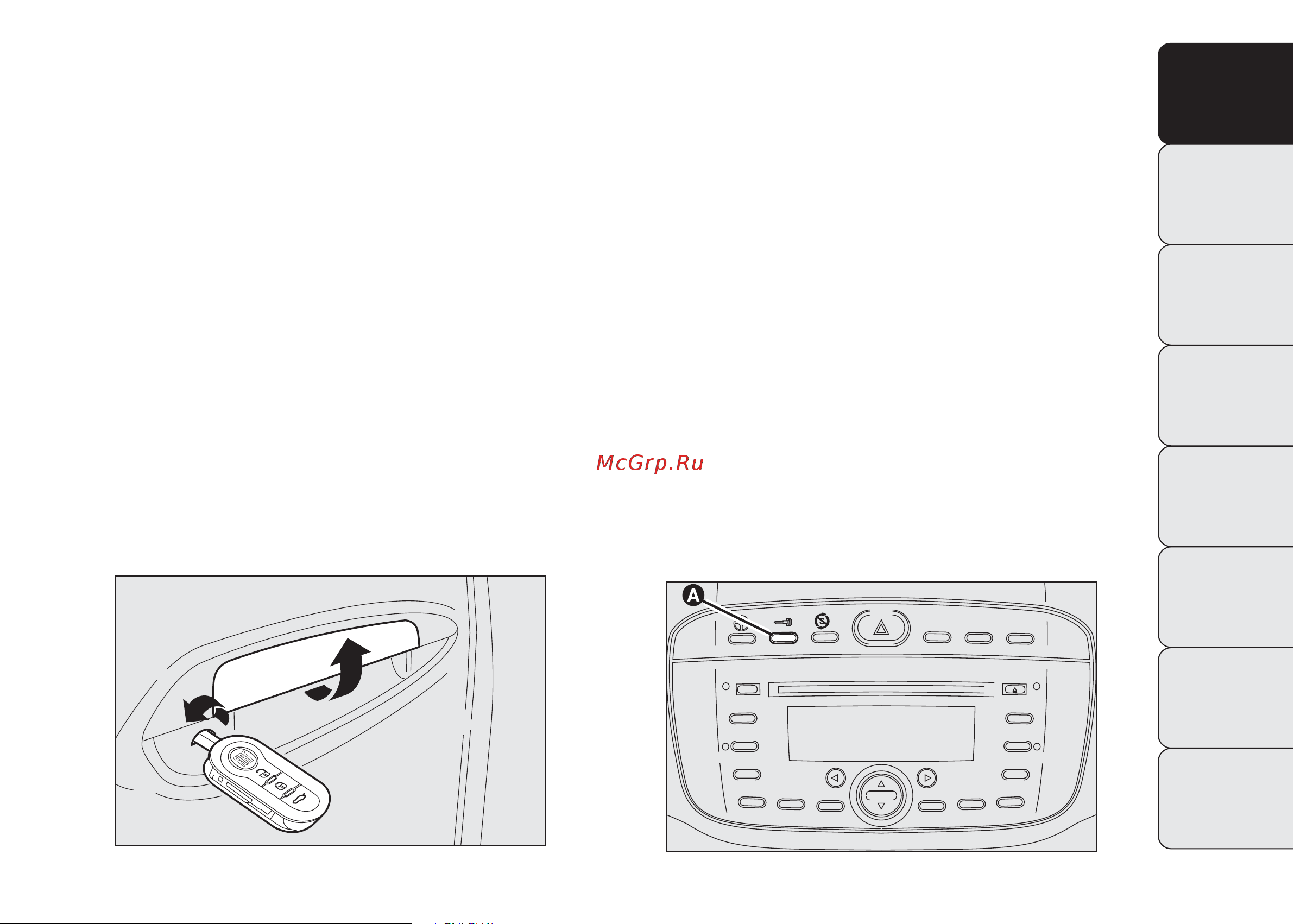

Нажмите кнопку A – рис. 80, чтобы замкнуть/разомкнуть
замки всех дверей. На кнопке имеется контрольная
лампа, указывающая на состояние дверей автомобиля
(замкнуты или разомкнуты). Когда замки дверей
заблокированы, на кнопке горит контрольная лампа,
одно нажатие на кнопку вызывает централизованную
разблокировку замков всех дверей и выключение
контрольной лампы. Когда замки дверей
разблокированы, контрольная лампа на кнопке не горит
и одно нажатие кнопки вызывает централизованную
блокировку замков всех дверей. Блокировка замков
дверей включается, только если все двери плотно
закрыты.
Для моделей/рынков, где предусмотрено, при
включенном наружном освещении внутренняя ручка для
раскрытия дверей подсвечивается специальной
контрольной лампой.
После блокировки замков дверей
❒ пультом ДУ
❒ защелками дверей
разблокировка дверей невозможна с помощью кнопки A
– рис. 80 на центральной консоли.
