90
F0U0091m
рис. 92

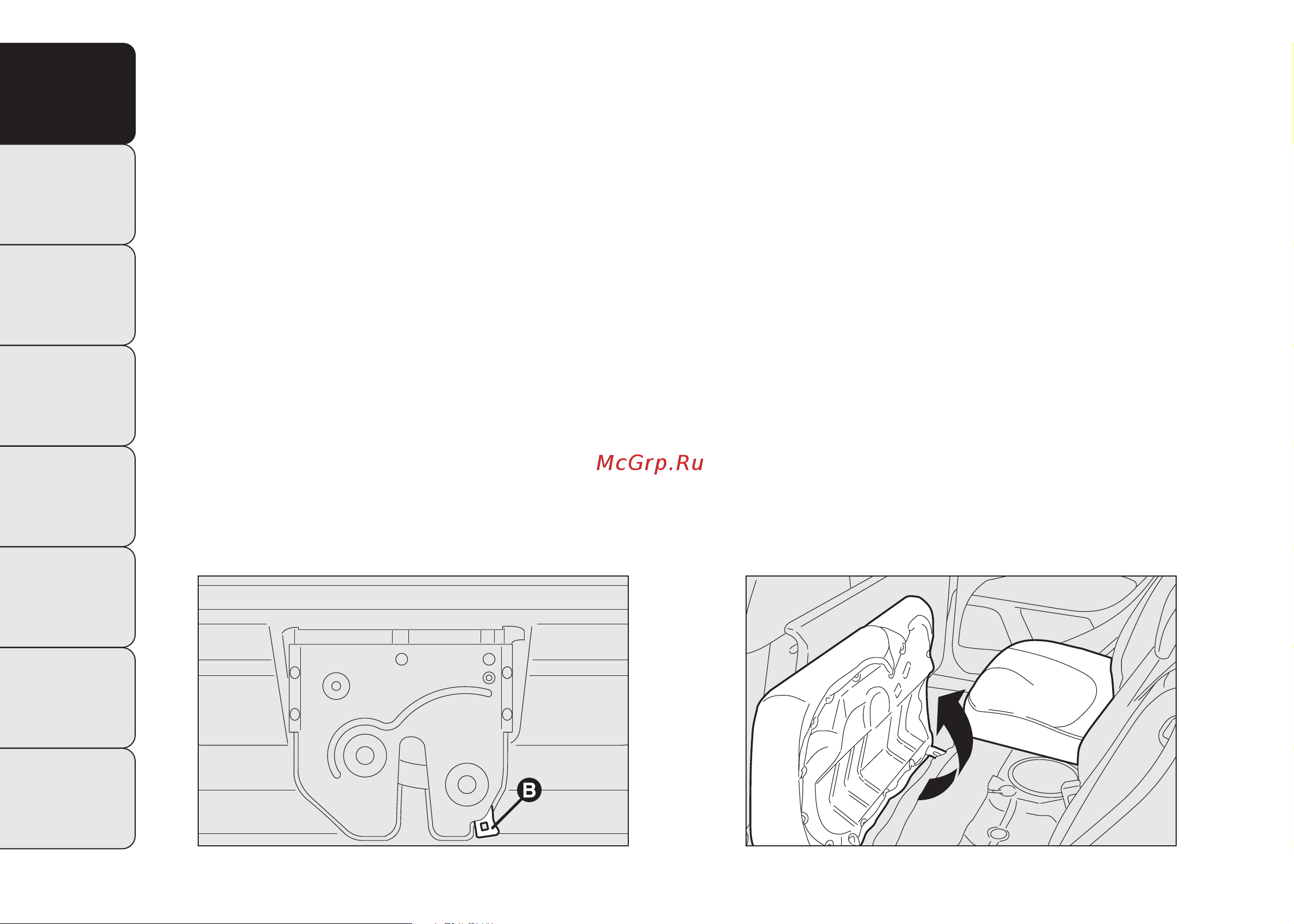

АВАРИЙНОЕ ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА
– рис. 91
Чтобы открыть изнутри крышку багажного отделения,
если разрядилась аккумуляторная батарея автомобиля
или имеется неисправность электрического замка
крышки, действуйте следующим образом:
❒ полностью сложите задние сиденья (см. параграф
«Расширение багажника» настоящего раздела);
❒ внутри багажного отсека нажмите на рычажок B
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0090m
рис. 91
РАСШИРЕНИЕ БАГАЖНИКА
Частичное расширение (на 1/3 или на 2/3) – рис. 92
(для моделей/рынков, где предусмотрено)
Заднее раздвоенное сиденье дает возможность частично
(на 1/3 или на 2/3) или полностью увеличить объем
багажника.
Выполните следующие действия:
❒ полностью опустите подголовники заднего сиденья;
❒ проследите, чтобы лента ремней безопасности была
полностью расправлена и не скручена;
❒ опрокиньте подушки сиденья вперед в указанном
стрелкой направлении – рис. 92;
❒ рычажком A или B – рис. 93 разомкните фиксатор
соответственно левой или правой стороны спинки
и опустите спинку на подушку сиденья.
078-124 PUNTO EASY RUS 29/10/13 14.24 Pagina 90
